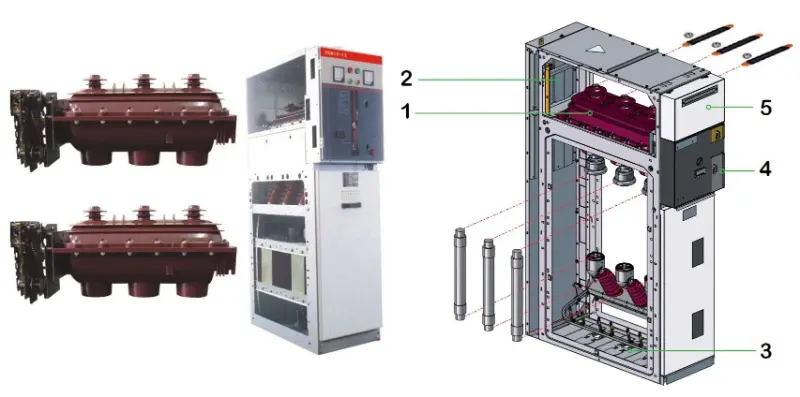

स्विचगियर निवडण्यासाठी मार्गदर्शक

मूलत:, प्रकार निवडणेस्विचगियरएक निर्णय घेण्याची प्रक्रिया आहे जी "परिभाषित आवश्यकता" पासून "जुळणारे पॅरामीटर्स" पर्यंत जाते. निवड प्रक्रिया अधिक स्पष्ट करण्यासाठी, मी ती आठ प्रमुख परिमाणांमध्ये मोडली आहे. तुम्ही हे चेकलिस्टप्रमाणे वापरू शकता, तुमच्या वास्तविक परिस्थितीनुसार प्रत्येक आयटम तपासू शकता.

स्विचगियर निवडीसाठी तीन मुख्य परिमाणे

निवड परिमाण

मुख्य विचार

निवड मार्गदर्शन

1. व्होल्टेज पातळी

ते उच्च-व्होल्टेज प्रणालीसाठी आहे (उदा. 10kV, इनकमिंग लाइन/ट्रान्सफॉर्मर प्राथमिक बाजू) किंवा कमी-व्होल्टेज प्रणाली (उदा. 380V/220V, आउटगोइंग लाइन/टर्मिनल वितरण म्हणून) आहे हे ठरवा.

हे सर्वात मूलभूत विभाजन आहे, जे थेट उपकरणांचे इन्सुलेशन स्तर आणि अंतर्गत घटक निर्धारित करते.

2. प्रतिष्ठापन वातावरण

ते इनडोअर किंवा आउटडोअर इन्स्टॉलेशनसाठी आहे की नाही याचे मूल्यांकन करा आणि वॉटरप्रूफिंग (IP रेटिंग), ओलावा प्रतिरोध, गंज प्रतिरोध किंवा स्फोट संरक्षण यासारख्या विशेष आवश्यकता असल्यास.  बाहेरील वापरासाठी उच्च प्रवेश संरक्षण रेटिंग (उदा., IP54 किंवा उच्च) आणि स्टेनलेस स्टील संलग्नकांची आवश्यकता असते; दमट/संक्षारक वातावरणात पूर्णपणे बंद उपकरणे किंवा विशेष कोटिंग उपचारांची आवश्यकता असते.

3. कार्यात्मक उद्देश

मुख्य उद्देश स्पष्टपणे परिभाषित करा: लाइटिंग, पॉवर (उदा. मोटर कंट्रोल), पॉवर डिस्ट्रिब्युशन, पॉवर फॅक्टर सुधारणा (कॅपॅसिटर बँक), किंवा मीटरिंग. लाइटिंग डिस्ट्रीब्युशन बॉक्समध्ये लहान भार असतात आणि ते भिंतीवर माउंट केले जाऊ शकतात; पॉवर डिस्ट्रीब्युशन बॉक्सेसमध्ये मोठा भार असतो, ते बहुतेक वेळा जमिनीवर उभे असतात आणि त्यांना वारंवार मोटर कंट्रोल युनिट्सची आवश्यकता असते.

4. स्ट्रक्चरल फॉर्म

निश्चित प्रकार (उदा., GGD, किफायतशीर) किंवा ड्रॉ-आउट प्रकार (उदा. GCK/GCS/MNS, सुलभ देखभाल, उच्च विश्वसनीयता) यापैकी निवडा. विखुरलेले भार, काही सर्किट्स आणि मर्यादित बजेट असलेल्या परिस्थितींसाठी निश्चित प्रकार योग्य आहे.

ड्रॉ-आउट प्रकार एकाग्र भार, अनेक सर्किट्स आणि उच्च वीज पुरवठा विश्वासार्हता आवश्यकता (उदा. डेटा केंद्रे, पेट्रोकेमिकल उद्योग) असलेल्या परिस्थितींसाठी योग्य आहे.

5. इलेक्ट्रिकल पॅरामीटर्स

सिस्टमचे रेट केलेले व्होल्टेज, वारंवारता आणि गणना केलेले वर्तमान सत्यापित करा. अधिक महत्त्वाचे म्हणजे, शॉर्ट-सर्किट परिस्थितीत डायनॅमिक आणि थर्मल स्थिरता आवश्यकतांचे पालन सुनिश्चित करा. सर्किट ब्रेकरची ब्रेकिंग क्षमता इंस्टॉलेशन पॉईंटवर जास्तीत जास्त शॉर्ट-सर्किट करंटपेक्षा जास्त असणे आवश्यक आहे.  सुरक्षित ऑपरेशनसाठी पॅरामीटर जुळणे मूलभूत आहे. ते कठोर आकडेमोडांवर आधारित असले पाहिजे, केवळ अनुभव किंवा अंदाज यावर आधारित नाही.                6. प्रकल्प निसर्ग

हा नवीन बांधकाम प्रकल्प, नूतनीकरण प्रकल्प किंवा क्षमता विस्तार प्रकल्प आहे का?

नवीन बांधकामासाठी, उच्च-गुणवत्तेच्या, अत्यंत विश्वासार्ह नवीन उत्पादनांना प्राधान्य द्या. नूतनीकरण/विस्तारासाठी, सुलभ प्रणाली एकत्रीकरणासाठी विद्यमान कॅबिनेट प्रकार पहा.

7. स्थापना जागा

इलेक्ट्रिकल रूमची लांबी, रुंदी आणि उंची मोजा, ​​विशेषत: कॅबिनेटच्या समोर आणि मागे ऑपरेटिंग आयलची रुंदी.

जागेची उपलब्धता थेट कॅबिनेटची परिमाणे आणि लेआउट मर्यादित करते. उदाहरणार्थ, मागील मार्गाच्या रुंदीने देखभाल आवश्यकता पूर्ण करणे आवश्यक आहे आणि 6m पेक्षा लांब असलेल्या कॅबिनेटच्या पंक्तींना दोन निर्गमन बिंदू आवश्यक आहेत.

8. देखभाल आणि व्यवस्थापन  ऑपरेटिंग कर्मचाऱ्यांचे तांत्रिक कौशल्य स्तर आणि देखभाल सोयीसाठी आवश्यकता विचारात घ्या.

ड्रॉ-आउट कॅबिनेट चांगली युनिट अदलाबदल क्षमता देतात; देखभाल दरम्यान, वीज पुरवठा त्वरीत पुनर्संचयित करण्यासाठी सदोष युनिट बाहेर काढले जाऊ शकते, परंतु किंमत जास्त आहे.

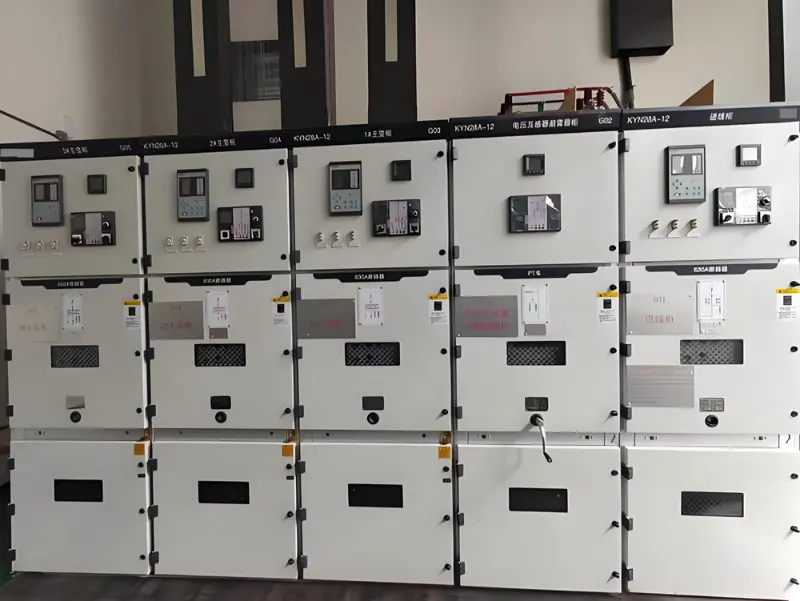

सामान्य स्विचगियर मॉडेल आणि लागू परिस्थिती

मुख्य परिमाणे समजून घेतल्यानंतर, अनेक सामान्य प्रकार पाहूकमी व्होल्टेज स्विचगियरबाजारात हे तुम्हाला तुमच्या अमूर्त गरजा विशिष्ट उत्पादनांशी जुळण्यास मदत करेल.

मॉडेल मालिका  संरचना प्रकार  मुख्य वैशिष्ट्ये

विशिष्ट लागू परिस्थिती

:------------  :------------  :------------------------------------------------------

GGD फिक्स्ड किफायतशीर आणि व्यावहारिक, साधी सर्किटरी, परंतु देखभालीसाठी पॉवर आउटेज आवश्यक आहे.

औद्योगिक आणि खाण उपक्रम, खर्च संवेदनशीलतेसह बांधकाम साइट्स, कमी सर्किट्स, आणि वीज पुरवठ्याच्या निरंतरतेसाठी कमी आवश्यकता.

GCK       ड्रॉ-आउट

मोटर कंट्रोल सेंटर (MCC) युनिट्सचे बनलेले. पृथक सर्किट चांगली सुरक्षा आणि विश्वासार्हता देतात. पैशासाठी चांगले मूल्य देते.

पॉवर सिस्टीम, औद्योगिक आणि खाण उद्योग, पॉवर कन्व्हर्जन, वितरण आणि मोटर नियंत्रण आवश्यक असलेल्या उंच इमारती. सध्या मोठ्या प्रमाणावर वापरलेला प्रकार.

GCS       ड्रॉ-आउट

GCK वर आधारित सुधारित डिझाइन, लवचिक रचना, ड्रॉवर युनिट्सची चांगली अदलाबदली. सुरुवातीच्या आवृत्त्यांमध्ये तुलनेने कमी संरक्षण पातळी होती.  मोठ्या पॉवर प्लांट्समधील वितरण प्रणाली, पेट्रोकेमिकल सुविधा, इत्यादी, उच्च ऑटोमेशन पातळी आणि संगणकासह इंटरफेस क्षमता आवश्यक आहे.

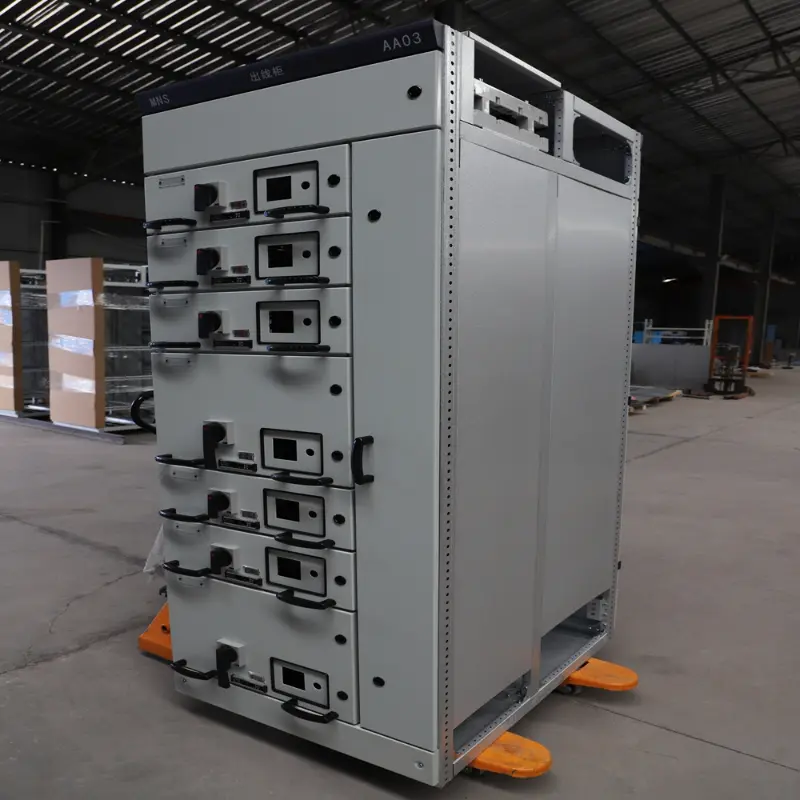

मनसे       रेखांकन

कॉम्पॅक्ट डिझाइन, मॉड्यूलर रचना, उत्कृष्ट कारागिरी, उच्च संरक्षण पातळी, उत्कृष्ट कार्यप्रदर्शन, परंतु तुलनेने जास्त खर्च (GCS च्या अंदाजे दुप्पट).  मोठ्या डेटा सेंटर्स, अपस्केल हॉटेल्स आणि अचूक उत्पादन कार्यशाळा यासारख्या वीज पुरवठ्याची विश्वासार्हता, सुरक्षितता आणि जागा वापरासाठी अत्यंत उच्च मागणी असलेल्या परिस्थिती.

> थोडक्यात, GGD पासून MNS पर्यंत, याकडे कामगिरी आणि खर्च दोन्हीमध्ये प्रगती म्हणून पाहिले जाऊ शकते. बऱ्याच पारंपारिक प्रकल्पांसाठी, GCK ही बऱ्याचदा एक विवेकपूर्ण निवड असते जी अर्थव्यवस्था आणि विश्वासार्हता संतुलित करते.
