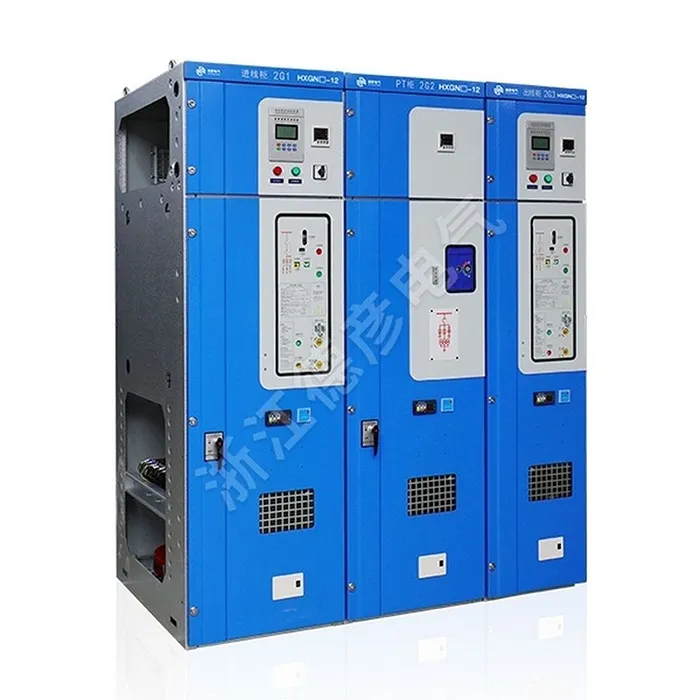

एअर-इन्सुलेटेड कॉम्पॅक्ट स्विचगियर

डेयान इलेक्ट्रिक हे एकात्मिक R&D, उत्पादन आणि सेवा असलेले व्यावसायिक औद्योगिक विद्युत पुरवठादार आहे. AIR-इन्सुलेटेड कॉम्पॅक्ट स्विचगियरचा कोर स्विचिंग घटक विशेषत: अत्यंत विश्वासार्ह SF6 गॅस किंवा व्हॅक्यूम लोड-ब्रेक स्विच वापरतो, जो मजबूत लोड-करंट स्विचिंग कार्यप्रदर्शन आणि विश्वसनीय शॉर्ट-सर्किट बनविण्याची क्षमता प्रदान करतो. AIR-इन्सुलेटेड कॉम्पॅक्ट स्विचगियरचे संलग्नक उच्च-गुणवत्तेच्या स्टील प्लेट्सपासून तयार केले गेले आहे, जे संगणक-नियंत्रित (CNC) प्रक्रिया वापरून तयार केले आहे, मजबूत यांत्रिक शक्ती आणि गंज प्रतिकार सुनिश्चित करते. मुख्य डिझाइन वैशिष्ट्य म्हणजे त्याची अपवादात्मक कॉम्पॅक्टनेस. ऑप्टिमाइझ केलेल्या त्रि-आयामी मांडणीद्वारे, ते बसबार, स्विच, केबल आणि इन्स्ट्रुमेंट/ऑपरेटिंग मेकॅनिझम चेंबर्ससह-किमान अवकाशीय फूटप्रिंटमध्ये एकाधिक फंक्शनल कंपार्टमेंट्स एकत्रित करते. हे कंपार्टमेंट घन मातीच्या धातूच्या विभाजनांद्वारे वेगळे केले जातात, एक गंभीर सुरक्षा वैशिष्ट्य जे ऑपरेशनल अखंडता सुनिश्चित करते आणि अंतर्गत दोषांच्या प्रसारास प्रतिबंध करते.

चौकशी पाठवा

उत्पादन वर्णन

AIR-इन्सुलेटेड कॉम्पॅक्ट स्विचगियर कॉम्पॅक्ट स्विचगियर, वीज वापरकर्त्यांच्या विद्युत उपकरणांमध्ये विश्वासार्हता, सुरक्षितता आणि कॉम्पॅक्टनेसच्या मागणीला प्रतिसाद म्हणून विकसित केले आहे, त्यात एअर इन्सुलेशन, कॉम्पॅक्ट डिझाइन, संपूर्ण बौद्धिक संपदा अधिकार आणि सर्वसमावेशक प्रकार चाचणी आहे. सार्वजनिक इमारती, व्यावसायिक निवासी संरचना, औद्योगिक आणि खाण उत्पादन क्षेत्रातील 10kV/7.2kV विद्युत प्रणालींसाठी उपयुक्त. AIR-इन्सुलेटेड कॉम्पॅक्ट स्विचगियर उच्च-व्होल्टेज मोटर-चालित संपूर्ण यांत्रिक उपकरणांसाठी देखील आदर्श आहे ज्यांना कॉम्पॅक्ट सोल्यूशनची आवश्यकता आहे.

उत्पादन पॅरामीटर (विशिष्टता)

अनुक्रमांक	प्रकल्प	युनिट	लोड स्विचिंग कॅबिनेट	संयोजन इलेक्ट्रिकल कॅबिनेट	सर्किट ब्रेकर कॅबिनेट
01	रेट केलेले व्होल्टेज	kv	12	12	12
02	रेट केलेली वारंवारता	HZ	50/60	50/60	50/60
03	रेट केलेले वर्तमान	A
04	मुख्य बस	A	630	630	630
05	शाखा मुख्य बस	A	630	125 (फ्यूजच्या रेट केलेल्या प्रवाहावर अवलंबून)	630
06	रेटेड इन्सुलेशन पातळी	kV
07	पॉवर फ्रिक्वेन्सी विसस्टँड व्होल्टेज (फेज-टू-फेज आणि फेज-टू-ग्राउंड)	Kv	42	42	42
08	पॉवर फ्रिक्वेंसी विसस्टँड व्होल्टेज (ब्रेक दरम्यान)	Kv	48	48	48
09	पॉवर फ्रिक्वेन्सी विसस्टँड व्होल्टेज (नियंत्रण आणि सहायक सर्किट्स)	Kv	2	2	2
10	लाइटनिंग आवेग व्होल्टेजचा सामना करतो (फेज-टू-फेज आणि फेज-टू-ग्राउंड)	Kv	75	75	75
11	लाइटनिंग आवेग व्होल्टेजचा सामना करतो (बंदरांच्या दरम्यान)	Kv	85	85	85
12	रेट केलेले शॉर्ट-टाइम विसस्टँड करंट (r.m.s)	kA
13	मुख्य सर्किट	kA	20/3S	-	२५/२एस
14	ग्राउंडिंग सर्किट	kA	20/2S	-	२५/२एस
15	रेट केलेले पीक वर्तमान सहन करते (शिखर)	kA	50	80	63
16	रेटेड शॉर्ट-सर्किट क्लोजिंग करंट (शिखर)	kA	50
17	रेट केलेले शॉर्ट-सर्किट ब्रेकिंग करंट	kA	-	31.5	25
18	रेट केलेले हस्तांतरण वर्तमान	kA	-	1700	-
19	रेट केलेले सक्रिय लोड ब्रेकिंग करंट	A	630	-	-
20	रेट केलेले बंद-लूप ब्रेकिंग करंट	A	630	-	630
21	रेट केलेले केबल चार्जिंग आणि ब्रेकिंग करंट	A	10	-	15
22	संरक्षण रेटिंग	दुसरा	IP3X	IP3X	IP3X
23	यांत्रिक जीवन
24	लोड स्विच		5000	5000	10000
25	ग्राउंडिंग स्विच		2000	2000	2000

उत्पादन वैशिष्ट्य आणि अनुप्रयोग

1. कॉम्पॅक्ट आणि स्पेस-सेव्हिंग डिझाइन

2. प्राथमिक इन्सुलेशन माध्यम म्हणून हवेचा वापर

3. खर्च-प्रभावीता आणि आर्थिक फायदा

4. मजबूत इंटरलॉकिंग सिस्टमसह वर्धित सुरक्षा

5. उच्च विश्वसनीयता आणि देखभाल सुलभता

अर्ज साइट्स

◇ कॉम्पॅक्ट दुय्यम सबस्टेशन

◇ छोटे औद्योगिक आणि खाण उद्योग

◇ पवन ऊर्जा संयंत्रे

◇ हॉटेल्स, शॉपिंग मॉल, ऑफिस इमारती, व्यावसायिक केंद्रे इ.

◇ C- लोड स्विच युनिट

◇ डी-डायरेक्ट केबल कनेक्शन युनिट

◇ डी- ग्राउंडिंग स्विचसह थेट केबल कनेक्शन युनिट

◇ F- लोड स्विच-फ्यूज संयोजन युनिट

◇ V- व्हॅक्यूम सर्किट ब्रेकर युनिट

Air-Insulated Compact Switchgear
