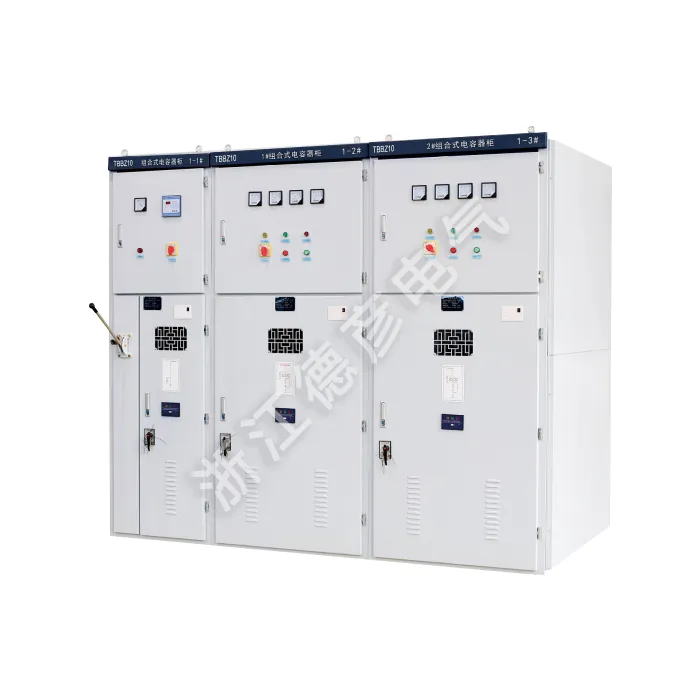

उच्च व्होल्टेज स्विचगियर म्हणजे काय?

उच्च व्होल्टेज स्विचगियरहाय-व्होल्टेज पॉवर सिस्टमचे भाग नियंत्रित करण्यासाठी, संरक्षित करण्यासाठी आणि वेगळे करण्यासाठी वापरले जाणारे आवश्यक विद्युत उपकरण आहे. हे तपशीलवार मार्गदर्शक तिची व्याख्या, घटक, प्रकार, अनुप्रयोग परिस्थिती, सुरक्षितता विचार, मानके आणि तुमच्या उर्जा प्रकल्पासाठी सर्वोत्तम उपाय कसे निवडायचे याचे अन्वेषण करते. आम्ही सामान्य उद्योग प्रश्नांना संबोधित करणारा एक मजबूत FAQ विभाग देखील समाविष्ट करतो.

सामग्री सारणी

1. उच्च व्होल्टेज स्विचगियर म्हणजे काय?
2. उच्च व्होल्टेज स्विचगियर कसे कार्य करते?
3. मुख्य घटक काय आहेत?
4. कोणते प्रकार वापरले जातात?
5. उच्च व्होल्टेज स्विचगियर कुठे वापरले जाते?
6. सुरक्षितता गंभीर का आहे?
7. योग्य स्विचगियर कसे निवडायचे?
8. वारंवार विचारले जाणारे प्रश्न

उच्च व्होल्टेज स्विचगियर म्हणजे काय?

उच्च व्होल्टेज स्विचगियर म्हणजे AC सिस्टीममध्ये (आणि DC सिस्टीममध्ये 1,500 V वरील) 1,000 व्होल्टपेक्षा जास्त व्होल्टेजवर काम करण्यासाठी डिझाइन केलेले इलेक्ट्रिकल स्विचगियर उपकरणे. मोठ्या प्रमाणावर विद्युत नेटवर्क, विशेषत: सबस्टेशन्स, पॉवर प्लांट्स आणि प्रमुख औद्योगिक प्रतिष्ठानांमध्ये वीज वितरण हाताळण्यात ते महत्त्वपूर्ण भूमिका बजावते.

हे उपकरण संरक्षक रिले, सर्किट ब्रेकर्स, आयसोलेटर, डिस्कनेक्ट स्विचेस आणि इतर उपकरणे एकत्रित करते जे एकत्रितपणे सुनिश्चित करतात की विद्युत उर्जा सुरक्षितपणे कनेक्ट केली जाऊ शकते, डिस्कनेक्ट केली जाऊ शकते आणि आवश्यकतेनुसार नियंत्रित केली जाऊ शकते.

उच्च व्होल्टेज स्विचगियर कसे कार्य करते?

उच्च व्होल्टेज स्विचगियर उपकरणांचे नुकसान टाळण्यासाठी आणि ओव्हरलोड्स आणि शॉर्ट सर्किट्स सारख्या दोषांच्या दरम्यान सुरक्षितता सुनिश्चित करण्यासाठी विद्युत प्रवाह वेगाने व्यत्यय आणून कार्य करते. सिस्टम सतत वर्तमान आणि व्होल्टेजचे निरीक्षण करते; जेव्हा असामान्य परिस्थिती आढळून येते, तेव्हा सर्किट ब्रेकर सारखी संरक्षक उपकरणे विद्युत प्रवाह कापण्यासाठी आणि समस्या वेगळ्या करण्यासाठी उघडतात.

स्विचगियर ग्रिडच्या अखंडित विभागांवर परिणाम न करता, सिस्टमची विश्वासार्हता आणि अपटाइम सुधारण्यासाठी देखरेखीसाठी अनुसूचित डिस्कनेक्शन देखील सक्षम करते.

उच्च व्होल्टेज स्विचगियरचे मुख्य घटक काय आहेत?

या घटकांचे संयोजन सर्वसमावेशक नियंत्रण, संरक्षण आणि पॉवर सिस्टमचे निरीक्षण सुनिश्चित करते.

उच्च व्होल्टेज स्विचगियरचे कोणते प्रकार सामान्य आहेत?

उच्च व्होल्टेज स्विचगियरचे अनेक प्रकारे वर्गीकरण केले जाऊ शकते:

• इन्सुलेशन माध्यमानुसार:एअर-इन्सुलेटेड स्विचगियर (AIS) आणि गॅस-इन्सुलेटेड स्विचगियर (GIS).
• स्थापना स्थानानुसार:इनडोअर आणि आउटडोअर स्विचगियर युनिट्स.
• अर्जाच्या उद्देशाने:ट्रान्समिशन, डिस्ट्रिब्युशन आणि रिंग मेन युनिट्स (RMU).

जागा, किंमत, सुरक्षितता आणि पर्यावरणीय आवश्यकता यानुसार प्रत्येक प्रकाराचे फायदे आहेत.

उच्च व्होल्टेज स्विचगियर कुठे वापरले जाते?

उच्च व्होल्टेज स्विचगियर अनेक क्षेत्रांमध्ये आवश्यक आहे, यासह:

• इलेक्ट्रिकल सबस्टेशन आणि ट्रान्समिशन ग्रिड.
• वीज निर्मिती प्रकल्प आणि अक्षय ऊर्जा सुविधा.
• जड औद्योगिक संयंत्रे, उत्पादन आणि खाणकाम.
• पायाभूत सुविधा प्रकल्प जसे की विमानतळ आणि रेल्वे व्यवस्था.

स्थिर वीज वितरण आणि दोष कमी करण्यात त्याची भूमिका आधुनिक विद्युत प्रणालींमध्ये अपरिहार्य बनवते.

उच्च व्होल्टेज स्विचगियरसह सुरक्षा गंभीर का आहे?

उच्च व्होल्टेज प्रणालींसोबत काम करताना गंभीर सुरक्षा धोके असतात, ज्यामध्ये चाप फ्लॅशचा समावेश असतो जो अत्यंत तापमानापर्यंत पोहोचू शकतो आणि इलेक्ट्रोक्युशन धोक्यात असतो. हे धोके प्रभावीपणे व्यवस्थापित करण्यासाठी कठोर सुरक्षा प्रोटोकॉल, संरक्षणात्मक उपकरणे आणि प्रशिक्षित ऑपरेटर आवश्यक आहेत.

चांगल्या प्रकारे डिझाइन केलेले सुरक्षा इंटरलॉक आणि पाच-प्रतिबंध वैशिष्ट्ये लोडखाली ब्रेकर बंद करणे किंवा थेट कंपार्टमेंट उघडणे, कर्मचारी आणि उपकरणे या दोन्हींचे संरक्षण करणे यासारख्या ऑपरेशन्स प्रतिबंधित करतात.

योग्य उच्च व्होल्टेज स्विचगियर कसे निवडायचे?

योग्य प्रणाली निवडण्यामध्ये मूल्यांकन समाविष्ट आहे:

• आवश्यक व्होल्टेज आणि वर्तमान पातळी.
• तापमान आणि आर्द्रता यासारख्या पर्यावरणीय परिस्थिती.
• IEC 62271 सारख्या आंतरराष्ट्रीय मानकांचे पालन.
• देखभाल गरजा आणि जीवनचक्र खर्च.

अनुभवी पुरवठादारांसह कार्य केल्याने कार्यप्रदर्शन आणि सुरक्षा आवश्यकतांसाठी सर्वोत्तम जुळणी सुनिश्चित होते. उच्च-गुणवत्तेच्या समाधानासाठी, प्रस्थापित उत्पादकांकडील पर्यायांचा विचार करा जसे कीझेजियांग डेयान इलेक्ट्रिक कं, लि., जे उच्च व्होल्टेज स्विचगियरसह विश्वसनीय वीज वितरण उपकरणांमध्ये माहिर आहे.

वारंवार विचारले जाणारे प्रश्न

उच्च व्होल्टेज स्विचगियर म्हणजे काय?

उच्च व्होल्टेज स्विचगियर हे उच्च-व्होल्टेज पॉवर सिस्टमचे भाग नियंत्रित करण्यासाठी, संरक्षित करण्यासाठी आणि वेगळे करण्यासाठी डिझाइन केलेले इलेक्ट्रिकल उपकरण आहे, विशेषत: 1,000 व्होल्टपेक्षा जास्त, सुरक्षित ऑपरेशन आणि दोष व्यवस्थापन सुनिश्चित करते.

उच्च व्होल्टेज स्विचगियर सुरक्षितता कशी सुधारते?

ओव्हरलोड्स दरम्यान विद्युत् प्रवाहात व्यत्यय आणून, दोष असलेले विभाग वेगळे करून आणि इंटरलॉकद्वारे असुरक्षित ऑपरेशन्स रोखून, स्विचगियर मोठ्या प्रमाणात विद्युत धोके कमी करते आणि कर्मचारी आणि उपकरणांचे संरक्षण करते.

उच्च व्होल्टेज स्विचगियरचे मुख्य घटक कोणते आहेत?

मुख्य घटकांमध्ये सर्किट ब्रेकर्स, डिस्कनेक्टर, संरक्षक रिले, बसबार आणि इन्स्ट्रुमेंट ट्रान्सफॉर्मर यांचा समावेश होतो, प्रत्येक विद्युत नेटवर्कचे निरीक्षण, नियंत्रण आणि संरक्षणासाठी योगदान देतात.

स्विचगियर निवडताना पर्यावरणीय स्थिती महत्वाची का आहे?

तापमान, आर्द्रता आणि दूषित घटक इन्सुलेशन कार्यक्षमतेवर आणि गंज प्रतिरोधनावर परिणाम करतात, स्विचगियरच्या दीर्घायुष्यावर आणि विश्वासार्हतेवर परिणाम करतात.

कोणते मानक उच्च व्होल्टेज स्विचगियर डिझाइन नियंत्रित करतात?

IEC 62271 मालिका सारखी मानके गुणवत्ता आणि अनुपालन सुनिश्चित करण्यासाठी उच्च व्होल्टेज स्विचगियरच्या डिझाइन, चाचणी आणि सुरक्षित ऑपरेशनसाठी आवश्यकता परिभाषित करतात.
