वितरण EPC प्रकल्पांसाठी कोणते व्होल्टेज-लेव्हल रिंग मेन युनिट निवडले जावे?

विविध वितरण EPC सामान्य-करार प्रकल्पांमध्ये, रिंग मेन युनिट (RMU) हे पॅकेज सबस्टेशन आणि बॉक्स-प्रकार सबस्टेशनचे मुख्य उच्च-व्होल्टेज घटक म्हणून कार्य करते. त्याच्या व्होल्टेज पातळीची निवड संपूर्ण वीज वितरण सोल्यूशनची स्थिरता, अनुपालन आणि प्रकल्प खर्च थेट निर्धारित करते आणि प्राथमिक डिझाइन स्टेजवर EPC खरेदी अभियंत्यांसाठी ही एक प्रमुख तांत्रिक चिंता देखील आहे. अनेक ईपीसी सामान्य कंत्राटदार प्रारंभिक चौकशीच्या टप्प्यावर प्रश्न उपस्थित करतात: वितरण ईपीसी प्रकल्पांसाठी कोणते व्होल्टेज-स्तरीय रिंग मुख्य युनिट निवडले पाहिजे?

Yueqing, Zhejiang येथे स्थित,झेजियांग डेयान इलेक्ट्रिक कं, लि.R&D आणि मध्यम-व्होल्टेज वीज वितरण उपकरणांच्या निर्मितीमध्ये माहिर आहे. आम्ही IEC-अनुरूप SF6 गॅस-इन्सुलेटेड आणि पर्यावरणपूरक सॉलिड-इन्सुलेटेड रिंग मुख्य युनिट्स, युरोपियन-शैलीतील पॅकेज बॉक्स सबस्टेशन, प्रीफॅब्रिकेटेड केबिन-प्रकारचे सबस्टेशन आणि वीज वितरण उपकरणांची संपूर्ण श्रेणी पुरवतो. आम्ही जागतिक EPC सामान्य-कंत्राटी ग्राहकांना दीर्घकाळ सेवा दिली आहे आणि विविध वितरण प्रकल्पांसाठी सानुकूलित RMU निवड उपाय प्रदान करतो.

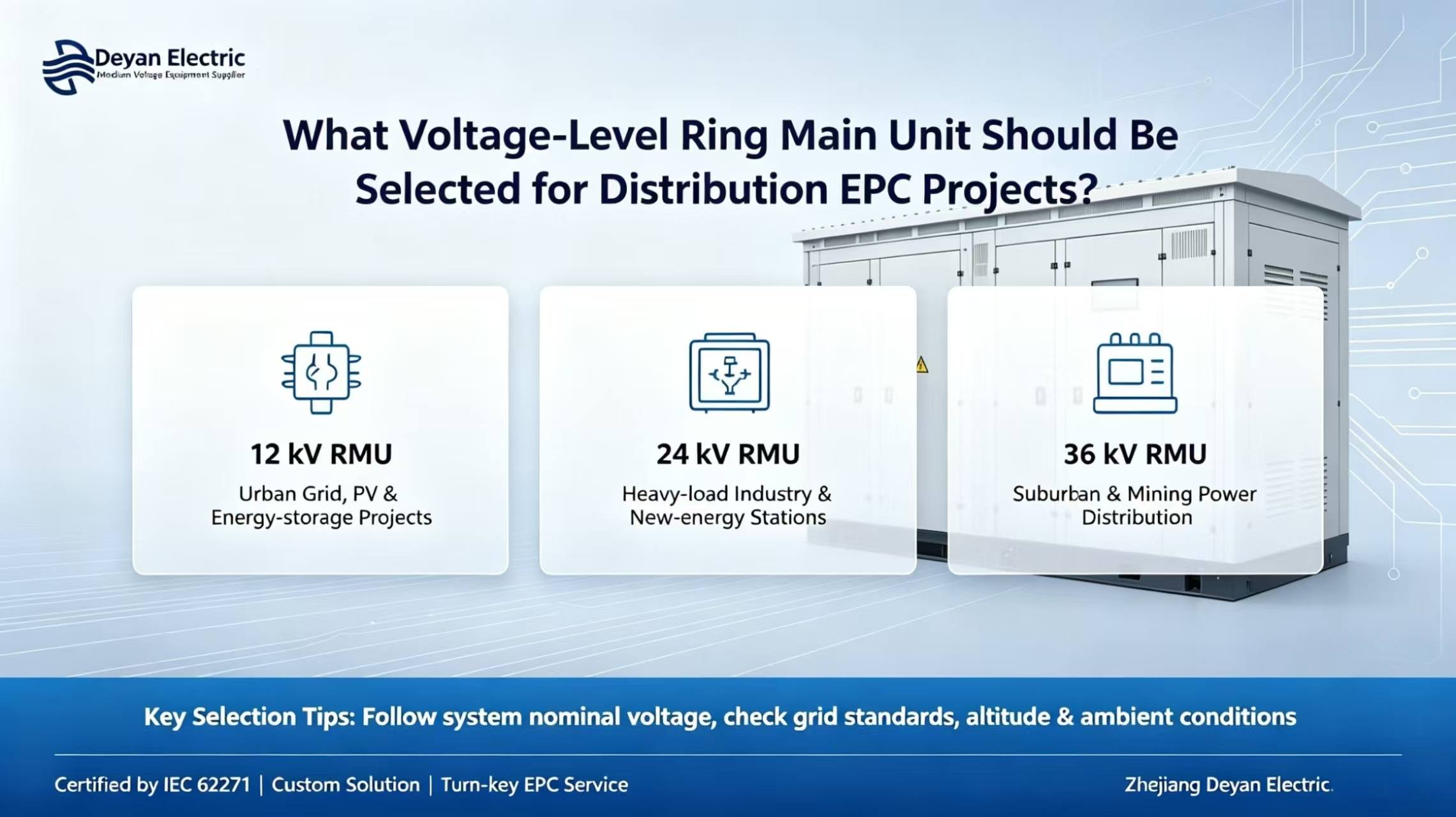

वितरण ईपीसी प्रकल्पांमध्ये मुख्य प्रवाहातील रिंग-मुख्य-युनिट व्होल्टेज-स्तरीय निवडीसाठी संदर्भ

12 kV (10 kV प्रणाली)

12 kV रिंग मुख्य युनिट हे मुख्य प्रवाहातील मॉडेल आहे जे जागतिक वितरण EPC प्रकल्पांमध्ये मोठ्या प्रमाणावर स्वीकारले जाते. हे शहरी वितरण नेटवर्क नूतनीकरण, औद्योगिक-पार्क वीज वितरण, पीव्ही आणि ऊर्जा-स्टोरेज ग्रिड-कनेक्शन आणि लहान-ते-मध्यम-आकाराच्या पॅकेज सबस्टेशनमध्ये मोठ्या प्रमाणावर लागू केले जाते. उच्च मॉड्यूलरिटी आणि नियंत्रण करण्यायोग्य खर्चाचे वैशिष्ट्य असलेले, हे RMU सर्वात पारंपारिक रिंग पॉवर सप्लाय आर्किटेक्चरमध्ये बसते, शॉर्ट-सर्किट 20 kA / 25 kA च्या वर्तमान पर्यायांसह. हे EPC प्रकल्पांसाठी सर्वात वारंवार चौकशी केलेले तपशील देखील आहे.

24 केव्ही

24 kV रिंग मुख्य युनिट्स मोठ्या भारांसह आणि जास्त वीज-पारेषण अंतर, तसेच नवीन-ऊर्जा संकलन केंद्रे असलेल्या औद्योगिक क्षेत्रांसाठी वापरली जातात. 12 kV सोल्यूशनच्या तुलनेत, ते लाइन लॉस कमी करते आणि केबल क्रॉस-सेक्शनवरील गुंतवणूक कमी करते, ज्यामुळे ते मोठ्या क्षमतेच्या EPC सामान्य-करार प्रकल्पांसाठी योग्य बनते. यासाठी उच्च उपकरणे इन्सुलेशन ग्रेड आणि प्रबलित कॅबिनेट स्ट्रक्चरल डिझाइन आवश्यक आहे आणि त्याची एकूण किंमत 12 kV रिंग मुख्य युनिटपेक्षा जास्त आहे.

36 kV (33 kV प्रणाली)

36 kV रिंग मुख्य युनिट्स लांब-अंतर उपनगरीय वितरण नेटवर्क, मोठ्या प्रमाणात खाण क्षेत्र आणि लांब-अंतर वीज-पुरवठा EPC कामांसाठी तैनात आहेत. मध्यम-उच्च-व्होल्टेज वितरण श्रेणीमध्ये मोडणारे, ते सामान्यतः मोठ्या-क्षमतेच्या पॅकेज सबस्टेशनसह वापरले जातात आणि इन्सुलेशन, अंतर्गत चाप संरक्षण आणि फॅक्टरी स्वीकृती चाचणी (FAT) वर उच्च आवश्यकता लादतात.

मुख्य निवड तत्त्व:रिंग मेन युनिटचे रेट केलेले व्होल्टेज केवळ ट्रान्सफॉर्मर क्षमतेवर आधारित न ठेवता प्रकल्पाच्या नाममात्र सिस्टम व्होल्टेजनुसार निर्धारित केले जाईल. EPC क्लायंट प्रथम रिंग मेन युनिटच्या रेट व्होल्टेजला अंतिम स्वरूप देण्यापूर्वी स्थानिक ग्रिड मानके, सिस्टम शॉर्ट-सर्किट पॅरामीटर्स, प्रकल्पाची उंची, सभोवतालचे तापमान आणि आर्द्रता परिस्थितीची पुष्टी करतील.

EPC-प्रोजेक्ट उपकरण निवडीसाठी अतिरिक्त विचार

व्होल्टेज पातळी व्यतिरिक्त, EPC सामान्य कंत्राटदार रिंग मुख्य युनिट्स खरेदी करताना उत्पादन मानके, पर्यावरण अनुकूलता आणि पूर्ण-सेट वितरण क्षमता यावर देखील लक्ष देतील:

प्रमाणन आवश्यकता:उत्पादने IEC 62271 मालिका आंतरराष्ट्रीय मानकांचे पालन करतील. प्रकल्प रेखाचित्र पुनरावलोकन आणि फॅक्टरी स्वीकृती चाचणीला समर्थन देण्यासाठी टाइप-चाचणी अहवाल आणि CE प्रमाणपत्रांचे संपूर्ण संच उपलब्ध असतील.

पर्यावरण अनुकूलता:उच्च तापमान, उच्च आर्द्रता आणि उच्च उंची यांसारख्या जटिल कार्य परिस्थितीशी जुळवून घेण्यासाठी, बाह्य IP54 संरक्षण रेटिंग, कंडेन्सेशन-विरोधी तापमान-नियंत्रण प्रणाली आणि किनारपट्टीच्या क्षेत्रासाठी अँटी-कॉरोझन कोटिंग्ससाठी कस्टमायझेशन उपलब्ध आहे.

पूर्ण-सेट सपोर्टिंग सोल्यूशन्स:डेयान इलेक्ट्रिक स्टँडअलोन रिंग मेन युनिट्स तसेच RMU, ट्रान्सफॉर्मर्स आणि लो-व्होल्टेज कॅबिनेट एकत्र करून इंटिग्रेटेड पॅकेज सबस्टेशनचे टर्नकी सोल्यूशन्स पुरवू शकते. एक-स्टॉप डिलिव्हरी बहु-पक्षीय खरेदी आणि कमिशनिंगसाठी समन्वयामुळे उद्भवलेल्या EPC क्लायंटसाठी संप्रेषण खर्च कमी करते.

बुद्धिमान अपग्रेड:FTU इंटेलिजेंट टर्मिनल्स फॉल्ट लोकेशन आणि रिमोट मॉनिटरिंग फंक्शन्स लक्षात घेण्यासाठी पर्यायी आहेत, स्मार्ट वितरण नेटवर्क आणि नवीन-ऊर्जा ग्रिड-कनेक्शनच्या EPC प्रकल्पांसाठी योग्य आहेत.

निष्कर्ष

व्होल्टेज-स्तरीय निवड ही रिंग-मेन-युनिट स्पेसिफिकेशन व्याख्याची प्राथमिक पायरी आहे. अयोग्य निवडीमुळे अयशस्वी ग्रिड स्वीकृती, उपकरणे ओव्हरलोड आणि प्रकल्प विलंब यासारख्या गंभीर जोखमींना चालना मिळू शकते. व्यावसायिक विद्युत-अभियांत्रिकी तांत्रिक संघाचा अभिमान बाळगून, झेजियांग डेयान इलेक्ट्रिक कं, लि. रिंग-मेन-युनिट व्होल्टेज-निवड सेवा आणि EPC प्रकल्प रेखाचित्रे आणि स्थानिक ग्रिड वैशिष्ट्यांवर आधारित प्राथमिक-योजना डिझाइन देऊ शकते. जागतिक वितरण ईपीसी प्रकल्पांसाठी स्थिर आणि विश्वासार्ह मध्यम-व्होल्टेज पॉवर-वितरण सोल्यूशन्स वितरीत करण्यासाठी ODM कस्टमायझेशन समर्थित आहे.
