रिंग मेन युनिट किंवा बॉक्स-टाइप सबस्टेशन: तुमच्या प्रोजेक्टला कोणती गरज आहे?

10-35kV वितरण प्रकल्पांमध्ये, रिंग मेन युनिट (RMU) आणि बॉक्स-टाइप सबस्टेशनचा समान डिझाइन पुनरावलोकनामध्ये वारंवार उल्लेख केला जातो. कारण दोन्ही कॉम्पॅक्ट आहेत आणि दोन्ही फॅक्टरी-बिल्ट आहेत, ते कधीकधी प्रतिस्पर्धी पर्याय म्हणून मानले जातात. ते नाहीत. तुम्ही नियोजन करत असलेल्या नोडबद्दलच्या एका प्रश्नावर निर्णय घेतला आहे: या पॉइंटला व्होल्टेज खाली करण्याची आणि लो-व्होल्टेज पॉवर वितरीत करण्याची आवश्यकता आहे का, की केवळ ओळींना स्विच करण्याची, विभागणी करणे आणि जोडण्याची आवश्यकता आहे?झेजियांग डेयान इलेक्ट्रिक कं, लिमिटेड (देयान इलेक्ट्रिक), जे दोन्ही उत्पादन रेषा तयार करते, खाली व्यावहारिक सीमा सेट करते.

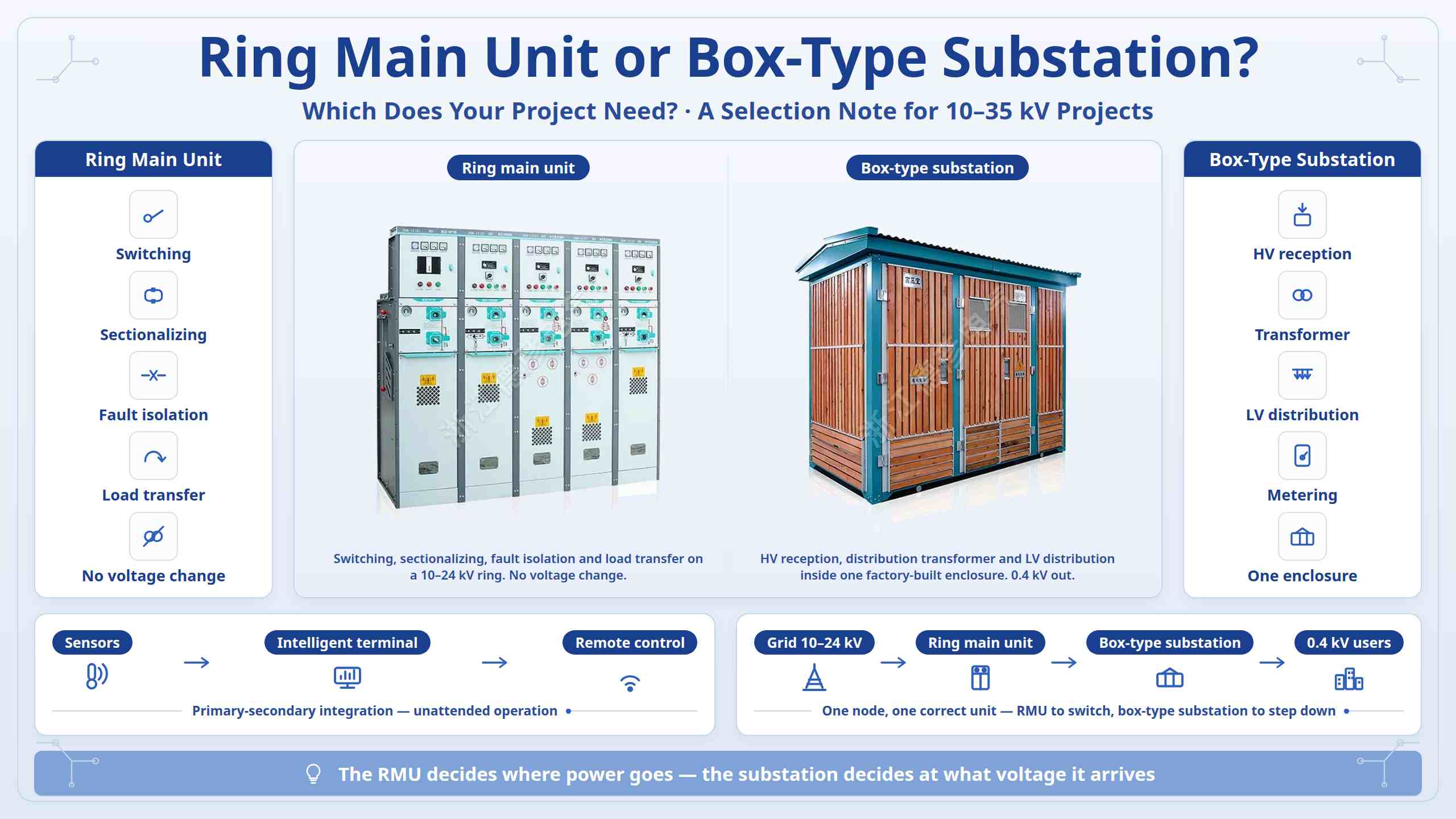

I. दोन वेगवेगळ्या नोकऱ्या

10-24kV मध्यम-व्होल्टेज रिंग नेटवर्कमध्ये वापरले जाणारे मेटल-बंद स्विचगियर म्हणजे रिंग मुख्य युनिट. त्याचे अंतर्गत घटक लोड ब्रेक स्विचेस, अर्थिंग स्विचेस आणि फ्यूज आहेत. हे स्विचिंग, लाइन सेक्शनलायझिंग, फॉल्ट आयसोलेशन आणि लोड ट्रान्सफर करते, जेणेकरून एका केबल विभागातील बिघाड उर्वरित रिंगच्या पुरवठ्यामध्ये व्यत्यय न आणता कापला जाऊ शकतो. हे व्होल्टेज बदलत नाही.

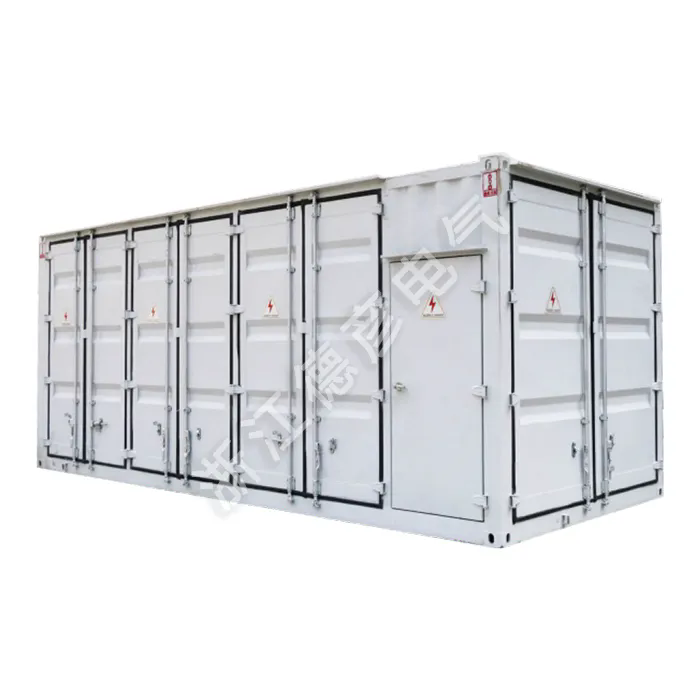

बॉक्स-प्रकारचे सबस्टेशन हाय-व्होल्टेज पॉवर रिसेप्शन, डिस्ट्रिब्युशन ट्रान्सफॉर्मर आणि लो-व्होल्टेज पॉवर डिस्ट्रिब्युशन — मीटरिंग आणि एन्क्लोजरसह — एका पूर्ण बंद, जंगम स्टीलच्या स्ट्रक्चरमध्ये एकत्रित करते. हे फॅक्टरीमध्ये पूर्वनिर्मित आहे, संपूर्ण युनिट म्हणून वितरित केले जाते आणि अंतिम वापरकर्त्यांसाठी त्याचे आउटपुट कमी-व्होल्टेज पॉवर आहे.

एका ओळीत: एक RMU ठरवते की वीज कुठे जाते; बॉक्स-प्रकारचे सबस्टेशन ते कोणत्या व्होल्टेजवर येते आणि ते कसे वितरित केले जाते हे ठरवते.

II. तुमच्या परिस्थितीशी मॉडेल जुळत आहे

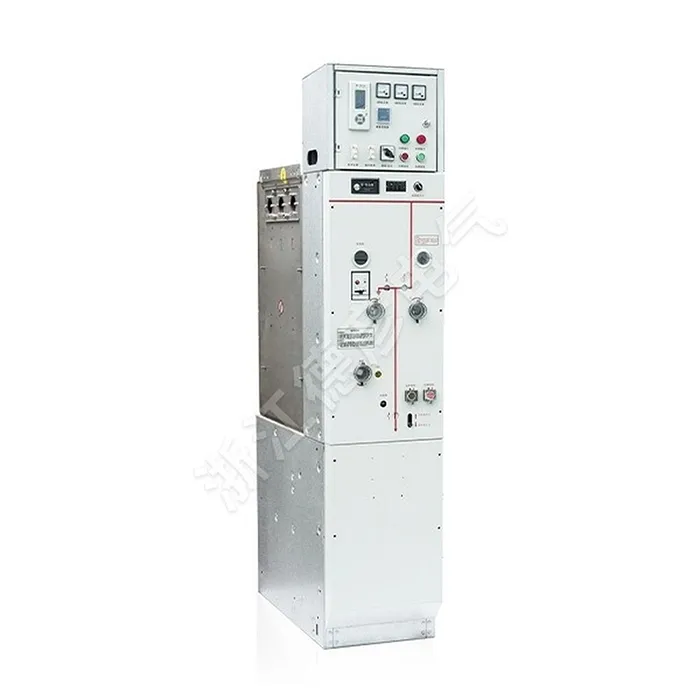

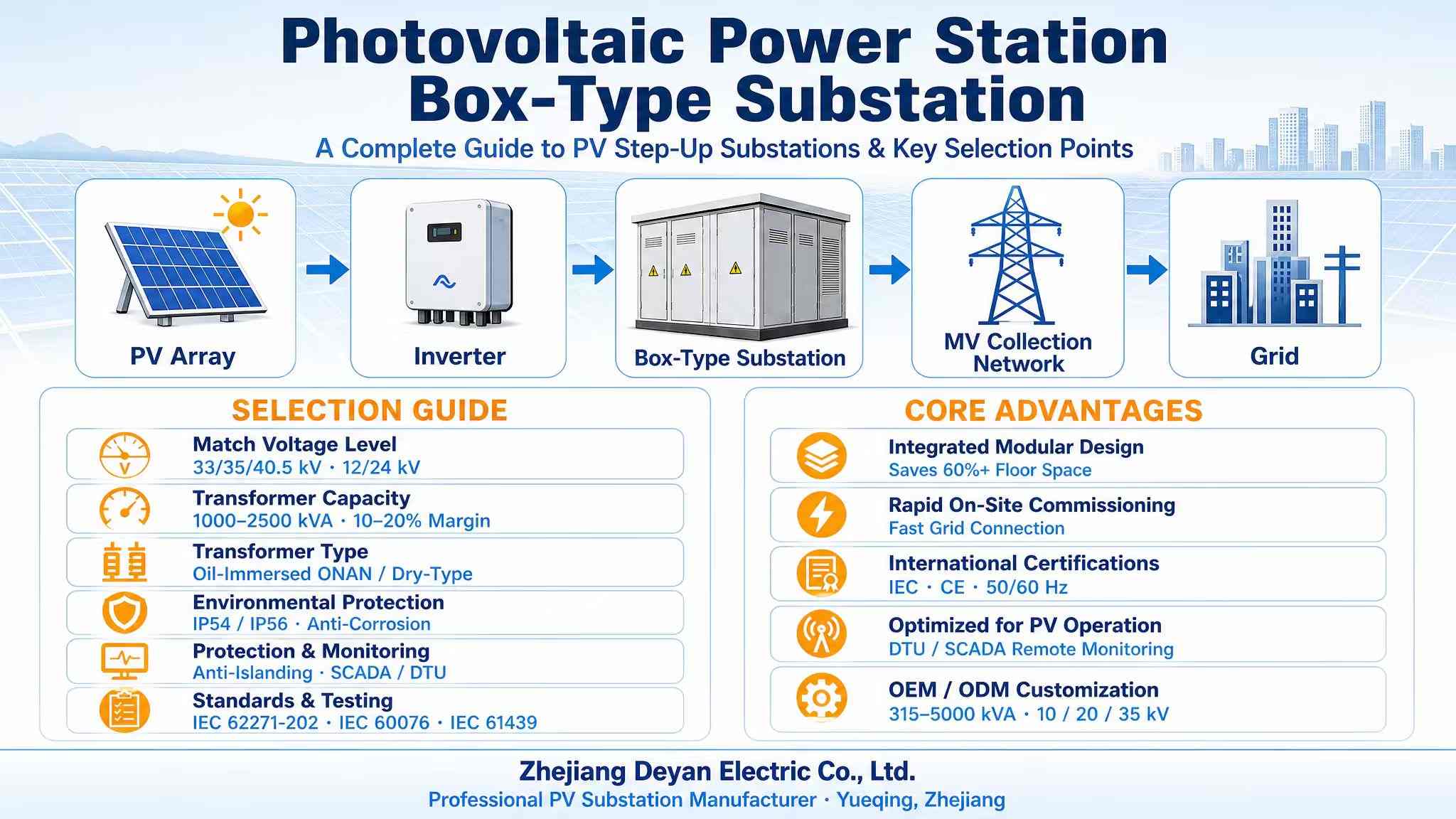

ड्युअल-पॉवर रिंग पुरवठ्यासह शहरी केबल नूतनीकरण आणि RMU साठी स्थानिक स्टेप-डाउन कॉल नाहीत. 0.4kV आउटगोइंग पॉवर आवश्यक असलेले लोड पॉइंट — निवासी क्वार्टर, कार्यशाळा, व्यावसायिक झोन, चार्जिंग स्टेशन — बॉक्स-प्रकारचे सबस्टेशन मागवा. बाहेरील, अरुंद, दमट किंवा धूळयुक्त जागा गॅस-इन्सुलेट केलेल्या RMU ला पसंत करतात, ज्याची सीलबंद टाकी कमी तपासणीसह संक्षेपण, धूळ आणि मीठ धुकेला प्रतिकार करते. फोटोव्होल्टेइक, स्टोरेज आणि चार्जिंग-पाइल प्रकल्प दोन्ही वापरतात: स्टेप-अप बॉक्स सबस्टेशन आणि ग्रिड-कनेक्टेड कॅबिनेट रूपांतरण आणि ग्रिड कनेक्शन हाताळतात, तर गॅस-इन्सुलेटेड RMUs नियंत्रित फूटप्रिंटमध्ये संकलन आणि स्विचिंग हाताळतात.

III. बहुतेक प्रकल्पांमध्ये ते एकत्र काम करतात

अनेक बॉक्स-प्रकार सबस्टेशन्सच्या आत, उच्च-व्होल्टेज इनकमिंग आणि आउटगोइंग युनिट्स स्वतः लोड ब्रेक स्विचसह रिंग मुख्य युनिट्स आहेत. आरएमयू हा स्विचिंग घटक आहे; सबस्टेशन हे एक संलग्नक आहे जे त्याच्याभोवती परिवर्तन आणि कमी-व्होल्टेज वितरण जोडते. त्यामुळे सीमा स्पर्धात्मक ऐवजी व्यावहारिक आहे — जर नोड फक्त स्विच आणि विभागीय असेल, तर RMU निर्दिष्ट करा; जर ते पायउतार होणे आणि वितरित करणे आवश्यक असल्यास, बॉक्स-प्रकारचे सबस्टेशन निर्दिष्ट करा; आणि जर ते स्टेशन देखील रिंग नेटवर्कचा भाग बनते, तर ते दोन्ही एकत्र निर्दिष्ट केले जातात. दोन्हीसाठी सध्याची मुख्य प्रवाहाची दिशा प्राथमिक-दुय्यम एकत्रीकरण आहे: कॅबिनेटमधील सेन्सर आणि मॉनिटरिंग युनिट्स, बाह्य इंटेलिजेंट वितरण टर्मिनलशी जुळणारे, रिअल-टाइम डेटा अपलोड सक्षम करणे, स्वयंचलित फॉल्ट स्थान आणि अलगाव, रिमोट स्विचिंग नियंत्रण आणि अप्राप्य ऑपरेशन.

IV. मॉडेलची पुष्टी करण्यापूर्वी काय सत्यापित करावे

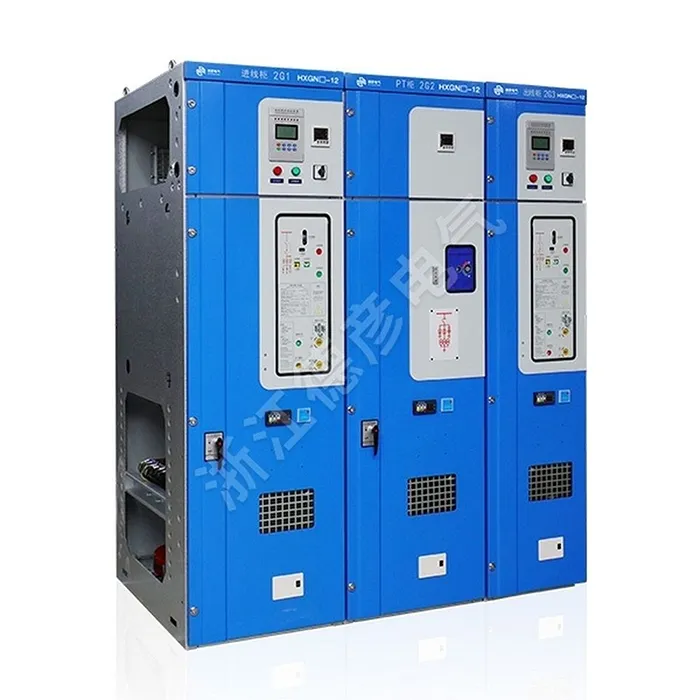

नेटवर्क रेडियल किंवा ड्युअल-पॉवर रिंग आहे की नाही हे प्रथम स्थापित करा — हे केवळ RMU आवश्यक आहे की नाही हे निर्धारित करते. नंतर समन्वित संरक्षण सेटिंग्जसह रेटेड व्होल्टेज (10/24/35kV), रेट केलेले वर्तमान आणि शॉर्ट-सर्किट ब्रेकिंग करंट सत्यापित करा; जागा, आर्द्रता, धूळ, मीठ धुके आणि संरक्षण ग्रेड यासह साइट परिस्थिती, स्फोट-प्रूफ उपकरणे प्रति GB 50058 आवश्यक असल्यास; आणि लोड आवश्यकता जसे की ट्रान्सफॉर्मर क्षमता, आउटगोइंग सर्किट्स आणि संभाव्य पुनर्स्थापना. जीवन-चक्र खर्चाच्या तुलनेत प्रथम किंमत मोजा: एअर-इन्सुलेटेड उपकरणे समर्पित देखभाल कर्मचाऱ्यांसह कोरड्या इनडोअर साइट्ससाठी अनुकूल आहेत, तर गॅस-इन्सुलेट उपकरणांची किंमत जास्त आहे परंतु बाह्य किंवा तपासणी करणे कठीण असलेल्या साइटवर देखभाल कमी करते.

झेजियांग डेयान इलेक्ट्रिक कं, लिमिटेड बद्दल

झेजियानg डेयान इलेक्ट्रिक कं, लि., झेजियांग प्रांतातील Yueqing शहराच्या आर्थिक विकास क्षेत्रात स्थित, R&D, औद्योगिक विद्युत उपकरणांचे उत्पादन आणि सेवेमध्ये माहिर आहे. त्याच्या मुख्य उत्पादनांमध्ये रिंग मेन युनिट्स (एअर-इन्सुलेटेड आणि गॅस-इन्सुलेटेड), गॅस-इन्सुलेटेड स्विचगियर्स, बॉक्स-प्रकारचे सबस्टेशन, उच्च आणि कमी व्होल्टेज स्विच कॅबिनेट, केबल शाखा बॉक्स आणि फोटोव्होल्टेइक स्टेप-अप बॉक्स सबस्टेशन, सेवा देणारे शहरी ग्रिड अपग्रेडिंग आणि म्युनिसिपल पार्क व्ही डिस्ट्रिब्युशन, औद्योगिक ऊर्जा वितरण स्टेशन, औद्योगिक पार्क व्ही. पायाभूत सुविधा कंपनी सानुकूलित प्राथमिक योजना, एकात्मिक असेंब्ली आणि फॅक्टरी कमिशनिंगला समर्थन देते. तुमच्या प्रोजेक्टसाठी रिंग मेन युनिट्स आणि बॉक्स-टाइप सबस्टेशन्समधील व्याप्ती परिभाषित करण्यासाठी, कृपया डेयान इलेक्ट्रिकशी संपर्क साधा.
