उच्च व्होल्टेज स्थानिक प्रतिक्रियाशील शक्ती भरपाई उपकरण

डेयान इलेक्ट्रिक हे एकात्मिक R&D, उत्पादन आणि सेवा असलेले व्यावसायिक औद्योगिक विद्युत पुरवठादार आहे. हाय व्होल्टेज लोकल रिऍक्टिव्ह पॉवर कॉम्पेन्सेशन डिव्हाईस रिऍक्टिव्ह पॉवर फ्लोचे डायनॅमिक व्यवस्थापन करून ग्रिडची स्थिरता आणि पॉवर गुणवत्ता वाढवते. हे व्होल्टेज नियमन सुधारते, ट्रान्समिशन नुकसान कमी करते आणि स्वयंचलित कॅपेसिटर/अणुभट्टी स्विचिंग किंवा प्रगत पॉवर इलेक्ट्रॉनिक्सद्वारे सिस्टम क्षमता वाढवते

चौकशी पाठवा

उत्पादन वर्णन

हाय व्होल्टेज लोकल रिॲक्टिव्ह पॉवर कॉम्पेन्सेशन डिव्हाइस हे थ्री-फेज एसी मोटर्ससाठी डिझाइन केलेले 6-10kV/50Hz इनडोअर युनिट आहे. हे मोटर ऑपरेशनसह सिंक्रोनाइझ केलेले कॅपेसिटर स्वयंचलितपणे स्विच करून स्थानिकीकृत प्रतिक्रियात्मक उर्जा नुकसान भरपाई प्रदान करते - स्टार्टअपच्या वेळी गुंतलेले आणि शटडाउनच्या वेळी डिस्कनेक्ट होते.

हाय व्होल्टेज लोकल रिॲक्टिव्ह पॉवर कॉम्पेन्सेशन डिव्हाइस दोन कॉन्फिगरेशन ऑफर करते: मोटर टर्मिनल्सशी फ्यूज-संरक्षित थेट कनेक्शनसह एक सरलीकृत आवृत्ती, सेल्फ-एक्सिटेशन ओव्हरव्होल्टेज (नमुनेदार पॉवर फॅक्टर 0.9) टाळण्यासाठी मोटर नो-लोड करंटच्या 90% पर्यंत वर्तमान मर्यादित करते; आणि व्हॅक्यूम कॉन्टॅक्टर स्विचिंग मॉडेल उच्च नुकसानभरपाई क्षमतेस समर्थन देते, 0.95 वरील पॉवर फॅक्टर प्राप्त करते. TBBJ हाय-व्होल्टेज लोकल रिऍक्टिव्ह पॉवर कॉम्पेन्सेशन डिव्हाईसच्या मुख्य फायद्यांमध्ये कमी होणारी वीज हानी, सुधारित व्होल्टेज गुणवत्ता आणि सुधारित मोटर स्टार्टिंग कार्यप्रदर्शन, केंद्रीकृत प्रणालींच्या तुलनेत उत्कृष्ट नुकसान भरपाई प्रदान करणे समाविष्ट आहे.

उत्पादन पॅरामीटर (विशिष्टता)

पॅरामीटर श्रेणी	तपशील
इलेक्ट्रिकल रेटिंग
रेट केलेले व्होल्टेज	6 केव्ही, 10 केव्ही
रेट केलेली वारंवारता	50 Hz / 60 Hz
भरपाई क्षमता श्रेणी	100 ~ 5000 kvar (सानुकूल करण्यायोग्य)
कामगिरी
लक्ष्य पॉवर फॅक्टर (भरपाई नंतर)	≥ ०.९५
प्रतिसाद वेळ	संपर्ककर्ता-आधारित: < 100 ms TSC (थायरिस्टर-आधारित): < 20 ms
स्विचिंग पद्धत	व्हॅक्यूम कॉन्टॅक्टर किंवा थायरिस्टर स्विच मॉड्यूल (टीएससी)
संरक्षण आणि नियंत्रण
नियंत्रण तत्त्व	मोटर ऑपरेशनसह सिंक्रोनाइझ केलेले स्वयंचलित स्विचिंग; रिऍक्टिव पॉवर/पॉवर फॅक्टर क्लोज-लूप कंट्रोल.
मानक संरक्षण	ओव्हरकरंट, ओव्हरव्होल्टेज, अंडरव्होल्टेज, डिफरेंशियल, ओव्हर टेम्परेचर, शॉर्ट सर्किट
मुख्य वैशिष्ट्य	मोटर बंद झाल्यानंतर स्व-उत्तेजना ओव्हरव्होल्टेज प्रतिबंधित करते.
संवाद	पर्यायी RS485/MODBUS-RTU किंवा इथरनेट/IP
मानके आणि पर्यावरण
डिझाइन मानक	GB/T, IEC 62271
स्थापना	इनडोअर
सभोवतालचे तापमान	-10°C ते +45°C
उंची	≤ 1000 मी (वरील डेरेटिंग)

उत्पादन वैशिष्ट्य आणि अनुप्रयोग

अचूक स्थानिकीकृत नुकसानभरपाई

स्वयंचलित सिंक्रोनाइझ ऑपरेशन

दुहेरी कॉन्फिगरेशन लवचिकता

स्वयं-उत्तेजना प्रतिबंध

लक्षणीय ऊर्जा ऑप्टिमायझेशन

अर्ज साइट्स

◇ कॉम्पॅक्ट दुय्यम सबस्टेशन

◇ छोटे औद्योगिक आणि खाण उद्योग

◇ पवन ऊर्जा संयंत्रे

◇ हॉटेल्स, शॉपिंग मॉल, ऑफिस इमारती, व्यावसायिक केंद्रे इ.

◇ C- लोड स्विच युनिट

◇ डी-डायरेक्ट केबल कनेक्शन युनिट

◇ डी- ग्राउंडिंग स्विचसह थेट केबल कनेक्शन युनिट

◇ F- लोड स्विच-फ्यूज संयोजन युनिट

◇ V- व्हॅक्यूम सर्किट ब्रेकर युनिट

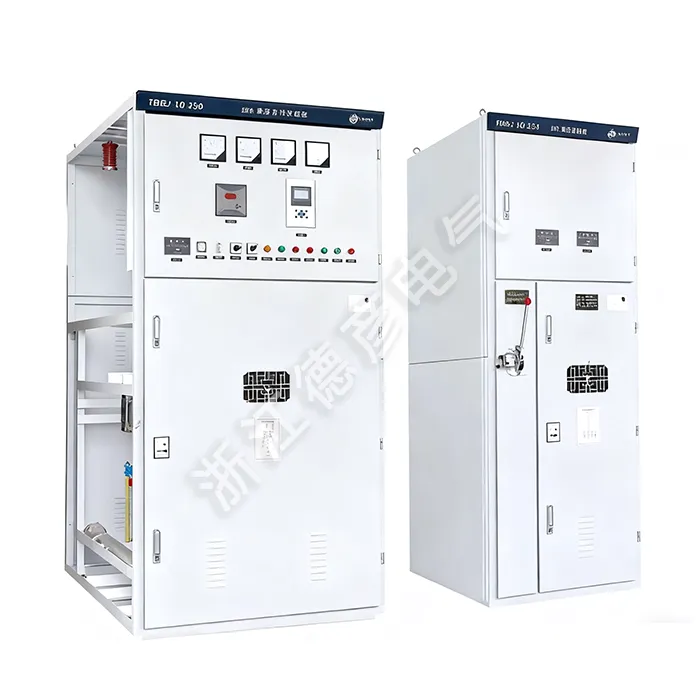

High Voltage Local Reactive Power Compensation Device
