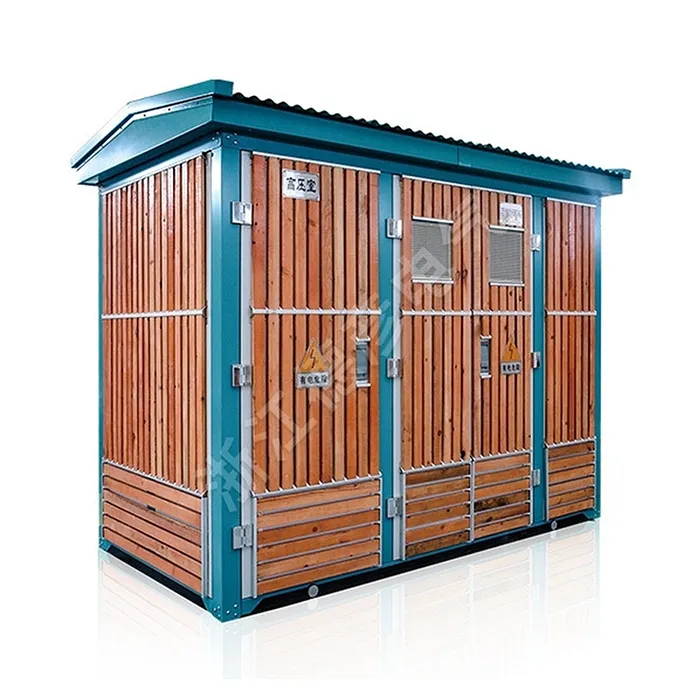

उच्च/कमी व्होल्टेज प्रीफेब्रिकेटेड सबस्टेशन

डेयान इलेक्ट्रिक एक व्यावसायिक पुरवठादार आहे ज्याला औद्योगिक विद्युत उपकरणांमध्ये उत्पादनाचा समृद्ध अनुभव आहे. उच्च/कमी व्होल्टेज प्रीफॅब्रिकेटेड सबस्टेशन हे 12kV ते 400V पॉवर वितरणासाठी कॉम्पॅक्ट, पूर्णपणे बंद केलेले आणि टाइप-टेस्ट केलेले समाधान आहे. हे "प्लग-अँड-प्ले" युनिट ट्रान्सफॉर्मर, HV/LV स्विचगियर आणि कंट्रोल सिस्टीमला एकाच, मजबूत आणि वेदरप्रूफ एन्क्लोजरमध्ये समाकलित करते. हे विश्वसनीय ऊर्जा पुरवठा, वर्धित सुरक्षितता सुनिश्चित करते आणि शहरी, औद्योगिक आणि व्यावसायिक अनुप्रयोगांमध्ये त्वरित तैनातीसाठी आदर्श आहे

चौकशी पाठवा

उत्पादन वर्णन

उच्च/कमी व्होल्टेज प्रीफॅब्रिकेटेड सबस्टेशन शहरी ग्रीड अपग्रेड, निवासी समुदाय, उंच इमारती, औद्योगिक आणि खाण सुविधा, हॉटेल्स, शॉपिंग मॉल्स, विमानतळ, रेल्वे, ऑइल फील्ड, डॉक्स, हायवे आणि इनडोअर आणि आउटडोअर ऍप्लिकेशन्ससाठी तात्पुरत्या वीज सुविधांमध्ये मोठ्या प्रमाणावर वापरले जाते.

उच्च/कमी व्होल्टेज प्रीफॅब्रिकेटेड सबस्टेशन हे मध्यम व्होल्टेज (उदा. 12kV किंवा 40.5kV) कमी व्होल्टेज (400V) मध्ये रूपांतरित करण्यासाठी पूर्णत: एकत्रित, कॉम्पॅक्ट सोल्यूशन आहे. हे "प्लग-अँड-प्ले" युनिट ट्रान्सफॉर्मर, HV/LV स्विचगियर आणि कंट्रोल सिस्टीमला मजबूत, हवामानरोधक संलग्नक मध्ये एकत्र करते. हे विश्वसनीय वीज वितरण सुनिश्चित करते, कमीतकमी नागरी कामासह जलद ऑन-साइट तैनाती सक्षम करते आणि शहरी, औद्योगिक आणि अक्षय ऊर्जा अनुप्रयोगांसाठी आदर्श आहे.

उत्पादन पॅरामीटर (विशिष्टता)

● स्विच तांत्रिक तपशील लोड करा

अनुक्रमांक	नाव	युनिट	FKN12-12 लोड स्विच	FZN25-12 व्हॅक्यूम लोड स्विच
1	रेट केलेले व्होल्टेज	kV	10
2	कमाल ऑपरेटिंग व्होल्टेज	kV	12
3	रेट केलेली वारंवारता	Hz	50
4	रेट केलेले वर्तमान	A	630
5	रेट ब्रेकिंग लोड वर्तमान	A	630
6	थर्मल स्टेबिलिटी करंट (RMS)	kA/S	20/2	20/4
7	डायनॅमिक स्थिरता वर्तमान	kA	50	50
8	शॉर्ट-सर्किट क्लोजिंग करंट (शिखर)	के.ए	50	50
9	पूर्ण लोड ब्रेकिंग सायकल	दुसरा	20	10000
10	यांत्रिक जीवन	दुसरा	2000	10000
11	1 मिनिट पॉवर फ्रिक्वेन्सी विसस्टँड व्होल्टेज (फेज-टू-फेज आणि फेज-टू-ग्राउंड)	kV	42	42
12	लाइटनिंग इंपल्स व्होल्टेज (सापेक्ष आणि जमिनीवर)	kV	75	75

● उच्च व्होल्टेज फ्यूजसाठी तांत्रिक तपशील

अनुक्रमांक		रेट केलेले व्होल्टेज (kV)	ब्रेकिंग करंट (A)	ब्रेकिंग करंट (KA)	फ्यूज रेटिंग (A)
यूके मॉडेल	घरगुती मॉडेल	रेट केलेले व्होल्टेज (kV)	ब्रेकिंग करंट (A)	ब्रेकिंग करंट (KA)	फ्यूज रेटिंग (A)
SDL※J		12	40	31.5	6.3 10 16 20 25 31.5 40
SDL※J	XRNT-12	12	100	31.5	50 63 71 80 100
SDL※J		12	125	31.5	125

*टीप: स्ट्रायकर स्थापित केला आहे की नाही हे निर्धारित केले जाते. N म्हणजे स्ट्रायकर नाही, A म्हणजे स्ट्रायकर उपस्थित.

अनुक्रमांक	ट्रिप डिव्हाइस प्रकार	ट्रिप युनिट A चा रेट केलेला प्रवाह	ब्रेकिंग क्षमता kA (AC 380V)
DW15-630		३१५,४००,६३०	40
DW15-1000		630,800,1000	50
DW15-1600	थर्मल-इलेक्ट्रोमॅग्नेटिक किंवा इलेक्ट्रॉनिक	1600	50
DW15-2500		1600,2000,2500	60
CW1-2000		630,800,1000,1250,1600,2000	६५(८०)
CW1-3200	हुशार	2000,2500,3200	100

उत्पादन वैशिष्ट्य आणि अनुप्रयोग

कॉम्पॅक्ट, इंटिग्रेटेड "प्लग-अँड-प्ले" डिझाइन

मजबूत आणि वेदरप्रूफ एन्क्लोजर

उच्च सुरक्षा आणि विश्वसनीयता

उत्कृष्ट ट्रान्सफॉर्मर कामगिरी

लवचिक कॉन्फिगरेशन आणि सुलभ देखभाल

अर्ज साइट्स

◇ कॉम्पॅक्ट दुय्यम सबस्टेशन

◇ छोटे औद्योगिक आणि खाण उद्योग

◇ पवन ऊर्जा संयंत्रे

◇ हॉटेल्स, शॉपिंग मॉल, ऑफिस इमारती, व्यावसायिक केंद्रे इ.

◇ C- लोड स्विच युनिट

◇ डी-डायरेक्ट केबल कनेक्शन युनिट

◇ डी- ग्राउंडिंग स्विचसह थेट केबल कनेक्शन युनिट

◇ F- लोड स्विच-फ्यूज संयोजन युनिट

◇ V- व्हॅक्यूम सर्किट ब्रेकर युनिट

High/Low Voltage Prefabricated Substation
