डेटा सेंटर ड्राय-टाइप ट्रान्सफॉर्मरला का पसंती देतात?

निवड गुण आणि क्षमता अंदाज

डेटा सेंटर ड्राय-टाइप ट्रान्सफॉर्मर निवडतात कारण कोरडे प्रकार स्वस्त आहेत म्हणून नाही, परंतु तेल-मग्न ट्रान्सफॉर्मर बहुतेक डेटा सेंटरमध्ये स्थापित केले जाऊ शकत नाहीत - आणि ते कधीही अग्नि तपासणी पास करणार नाहीत. ड्राय-टाइप ट्रान्सफॉर्मरमध्ये ज्वलनशील इन्सुलेट द्रव नसतो आणि गळतीचा धोका नसतो, म्हणून ते थेट मजल्यावरील वितरण खोलीत किंवा उपकरणांच्या खोलीच्या शेजारी ठेवता येतात. खरी अडचण "ड्राय टाईप किंवा ऑइल टाईप" ची नाही, तर क्षमता कशी मोजायची, तापमान-वाढीच्या मार्जिनला किती परवानगी द्यायची, हार्मोनिक्सला कसे सामोरे जायचे आणि ट्रान्सफॉर्मर आणि स्विचगियरने एकत्र कसे काम करावे.

तीन कठीण मर्यादा, त्या सर्व अभियांत्रिकी अटी ऐवजी प्राधान्ये

1. आग प्रतिबंध आणि आग तपासणी

तेल-बुडवलेल्या प्रकारात आतमध्ये ज्वलनशील इन्सुलेट द्रव असतो; दोषामुळे तेल बाहेर पडणे आणि आग होऊ शकते आणि त्यासाठी सामान्यतः एक समर्पित ट्रान्सफॉर्मर खोली, अग्निशामक भिंती, तेल साठवण खड्डा किंवा तेल निचरा सुविधा आवश्यक आहे आणि आग विभक्त अंतर पूर्ण करणे आवश्यक आहे. ड्राय-टाइप ट्रान्सफॉर्मर सॉलिड इन्सुलेशन वापरतात — इपॉक्सी रेझिन कास्टिंग किंवा व्हॅक्यूम प्रेशर इम्प्रेग्नेशन (VPI) — यात ज्वलनशील द्रव नसतो, आगीचा भार लक्षणीयरीत्या कमी असतो आणि ते लोड सेंटरजवळ स्थापित केले जाऊ शकतात.

2. स्थापना स्थिती आणि वाहतूक

डेटा सेंटरचे मुख्य भार उपकरणाच्या खोलीच्या आत वरच्या मजल्यावर असतात. तेल बुडवलेल्या युनिट्सना तेलाचे वजन, तेल साठवण सुविधा आणि फडकवण्याच्या परिस्थितीमुळे प्रतिबंधित केले जाते, ज्यामुळे त्यांना मजल्यामध्ये व्यवस्था करणे खूप कठीण होते; ड्राय-टाइप युनिट्स हलकी असतात आणि विभागांमध्ये इमारतीमध्ये हलवता येतात, त्यामुळे ते थेट वितरण कक्षामध्ये ठेवता येतात.

3. O&M खर्च

तेल-विसर्जन युनिट्सना नियमित विरघळलेल्या वायूचे विश्लेषण आणि तेल पातळी आणि गळतीची तपासणी आवश्यक असते; ड्राय-टाइप युनिट्स मूलत: तेल-संबंधित देखभाल मुक्त असतात आणि फक्त तापमान नियंत्रण, पंखे आणि स्वच्छतेकडे लक्ष देणे आवश्यक असते.

डेटा सेंटर्समध्ये ड्राय-टाइप ट्रान्सफॉर्मर्सचे तीन मुख्य ऍप्लिकेशन पॉइंट्स

डेटा सेंटरमध्ये ड्राय-टाइप ट्रान्सफॉर्मर प्रामुख्याने तीन परिस्थितींमध्ये लागू केले जातात:

• मध्यम-व्होल्टेज इनकमिंग साइड मेन स्टेप-डाउन:संपूर्ण साइट लोड वाहून नेणे, सर्वात मोठ्या क्षमतेसह, सहसा 2N किंवा N+1 म्हणून कॉन्फिगर केले जाते.
• यूपीएस फ्रंट एंड आणि फ्लोर वितरण:प्रति युनिट लहान क्षमता परंतु मोठ्या प्रमाणात, स्थिर ऑपरेशन आणि कॉम्पॅक्ट इंस्टॉलेशन आवश्यक आहे.
• प्रीफेब्रिकेटेड स्किड्स आणि मॉड्यूलर डेटा सेंटर्स:बाह्य परिमाण थेट संलग्नक आकार निर्धारित करतात, म्हणून ट्रान्सफॉर्मरची निवड संपूर्ण संरचनेसह समक्रमित करणे आवश्यक आहे.

ड्राय-टाइप आणि ऑइल-इमर्स्ड ट्रान्सफॉर्मर्समधील भूमिकांचे विभाजन

डेटा सेंटर ड्राय-टाइप ट्रान्सफॉर्मरसाठी मुख्य निवड बिंदू

डेटा सेंटरसाठी ट्रान्सफॉर्मरची निवड केवळ क्षमतेवर आधारित असू शकत नाही; भार पातळी, रिडंडंसी आर्किटेक्चर, ऑपरेटिंग वातावरण आणि प्रमाणन मानकांच्या विरुद्ध सर्वसमावेशकपणे न्याय करणे आवश्यक आहे.

रिडंडंसी आणि N+1 / 2N आर्किटेक्चर लोड करा

डेटा केंद्रांसाठी मुख्य प्रवाहातील वीज पुरवठा आर्किटेक्चर N+1 किंवा 2N रिडंडंसी आहे. ट्रान्सफॉर्मरला संपूर्ण सर्व्हर लोडच्या विरूद्ध थेट आकार दिला जाऊ शकत नाही; रिडंडंसी नेहमी राखीव असणे आवश्यक आहे. उदाहरणार्थ: जर एकूण IT लोडसाठी 2000 kVA ची आवश्यकता असेल आणि N+1 आर्किटेक्चरचा अवलंब केला असेल, तर तीन 1000 kVA ट्रान्सफॉर्मर कॉन्फिगर केले जातील, जेणेकरुन एक अयशस्वी झाल्यास, उर्वरित दोन संपूर्ण भार उचलू शकतील आणि कोणत्याही व्यत्ययाशिवाय संगणक चालू ठेवू शकतील.

इन्सुलेशन प्रकार: इपॉक्सी कास्ट ड्राय-टाइप ट्रान्सफॉर्मर ही पहिली निवड आहे

जवळजवळ सर्व डेटा सेंटर्स इपॉक्सी कास्ट ड्राय-प्रकारचे ट्रान्सफॉर्मर वापरतात. विंडिंग्स इपॉक्सी रेझिनमध्ये बंद केले जातात, ज्यामुळे ते ओलावा-पुरावा, प्रदूषण-पुरावा आणि शॉर्ट-सर्किट प्रभावास प्रतिरोधक बनतात. ओपन-टाइप ड्राय ट्रान्सफॉर्मरच्या तुलनेत, ते पर्यावरणीय हस्तक्षेपास अधिक प्रतिरोधक आहेत आणि पूर्वनिर्मित स्किड परिस्थितीसाठी योग्य आहेत.

तापमान-वाढ आणि प्रतिबाधा व्होल्टेज पॅरामीटर्स

• तापमान वाढ वर्ग:F वर्ग (155 ℃) आणि H वर्ग (180 ℃) सामान्यतः वापरले जातात; डेटा सेंटर्स त्याच्या मजबूत ओव्हरलोड क्षमतेसाठी एच क्लासला प्राधान्य देतात.
• प्रतिबाधा व्होल्टेज:साधारणपणे ४%–६%; प्रतिबाधा मूल्य शॉर्ट-सर्किट करंटवर परिणाम करते आणि ते अपस्ट्रीम स्विचगियर संरक्षण उपकरणांशी जुळले पाहिजे, जेणेकरून शॉर्ट-सर्किट प्रभावामुळे संवेदनशील IT भारांचे नुकसान होणार नाही.

थंड करण्याची पद्धत: AF/AN

एक नैसर्गिक एअर कूलिंग सामान्य भारांना अनुकूल आहे; कॉम्प्युटिंग विस्तारामुळे होणारे अल्पकालीन ओव्हरलोड हाताळण्यासाठी AF सक्तीचे एअर कूलिंग कमी कालावधीसाठी क्षमता वाढवू शकते (सामान्यत: 30%-50%) - या क्षमता डेटा केंद्रांना खूप महत्त्व आहे.

प्रमाणन आणि अनुपालन

परदेशातील प्रकल्पांसाठी, IEC मानकांची पुष्टी करणे आवश्यक आहे आणि CE प्रमाणपत्र प्रदान केले पाहिजे; काही प्रदेशांना अतिरिक्त चाचणी अहवाल आवश्यक आहेत. प्रवेश संरक्षण रेटिंग IP20/IP30 वर देखील लक्ष दिले पाहिजे — भारी धूळ असलेल्या संलग्नकांसाठी IP30 ची शिफारस केली जाते.

हार्मोनिक सहन करण्याची क्षमता

सर्व्हर आणि UPS सिस्टीम नॉन-लिनियर लोड आहेत आणि लक्षणीय हार्मोनिक्स तयार करतात. निवड करताना, ट्रान्सफॉर्मरच्या हार्मोनिक प्रतिकार क्षमतेकडे लक्ष दिले पाहिजे; हार्मोनिक हीटिंग कमी करण्यासाठी आणि तापमानात होणारी असामान्य वाढ आणि ट्रान्सफॉर्मरचे वृद्धत्व रोखण्यासाठी विकृत डिझाईन्स किंवा शील्डिंग विंडिंग असलेली उत्पादने निवडली जाऊ शकतात.

डेटा सेंटर ड्राय-टाइप ट्रान्सफॉर्मरसाठी क्षमता अंदाज पद्धत

प्राथमिक प्रकल्प कोटेशन आणि योजना डिझाइनसाठी क्षमता अंदाज आधार आहे; विदेशी व्यापारात ईपीसी ग्राहकांशी व्यवहार करताना, हे तर्क जलद गणनासाठी वापरले जाऊ शकते.

मूलभूत सूत्र:
ट्रान्सफॉर्मर रेटेड क्षमता (kVA) = एकूण गणना केलेली सक्रिय शक्ती (kW) ÷ पॉवर फॅक्टर ÷ योगायोग घटक

अंदाज पायऱ्या

1. एकूण सक्रिय शक्ती मिळविण्यासाठी IT उपकरणे + सहायक खोलीचे भार (वातानुकूलित, प्रकाश, अग्निसुरक्षा इ.) चा एकूण वीज वापर जोडा.
2. डेटा सेंटरसाठी लोड पॉवर फॅक्टर सामान्यतः 0.9 म्हणून घेतले जाते.
3. योगायोग घटक: सर्व सर्व्हर एकाच वेळी पूर्ण लोडवर चालत नाहीत, सामान्यतः 0.8-0.9 म्हणून घेतले जातात.
4. रिडंडंसी रिझर्व्ह करा: N+1/2N आर्किटेक्चरनुसार अतिरिक्त रिडंडंट क्षमता राखून ठेवा.
5. कमी विचार करा: उच्च-तापमान आणि उच्च-उंचीच्या परिस्थितीत, कोरड्या प्रकारचे ट्रान्सफॉर्मर कमी केले जाणे आवश्यक आहे, त्यामुळे क्षमतेच्या अंदाजानुसार मार्जिन सोडा.

टीप:योजनेसाठी क्षमतेचा अंदाज हा केवळ प्राथमिक संदर्भ आहे; शॉर्ट-सर्किट करंट, हार्मोनिक्स आणि स्थानिक इलेक्ट्रिकल कोड लक्षात घेऊन अंतिम मॉडेलची पुष्टी डिझाइन संस्थेने केली पाहिजे.

निष्कर्ष

डेटा सेंटर्स ड्राय-टाइप ट्रान्सफॉर्मरला पसंती देतात कारण निवड मूलभूतपणे प्रथम सुरक्षा, सरलीकृत O&M आणि प्रीफॅब्रिकेटेड स्किड इंटिग्रेशनसाठी उपयुक्ततेबद्दल आहे. AI संगणन प्रकल्पांमध्ये झालेल्या स्फोटाच्या पार्श्वभूमीवर, परदेशातील EPC खरेदी यापुढे केवळ किमतीवर केंद्रित नाही - रिडंडंसी डिझाइन, हार्मोनिक प्रतिकार क्षमता, पर्यावरण अनुकूलता आणि IEC/CE प्रमाणन अधिक महत्त्वाचे आहे. क्षमता अंदाज IT लोड, योगायोग घटक आणि रिडंडंसी आर्किटेक्चर एकत्र करणे आवश्यक आहे; मध्य पूर्व आणि आग्नेय आशियामधील डेटा सेंटर प्रकल्पांसाठी, उच्च-तापमान, उच्च-धूळ वातावरणामुळे होणारे विरघळणे देखील लक्षात घेतले पाहिजे.

झेजियांग डेयान इलेक्ट्रिक कं, लिमिटेड बद्दल

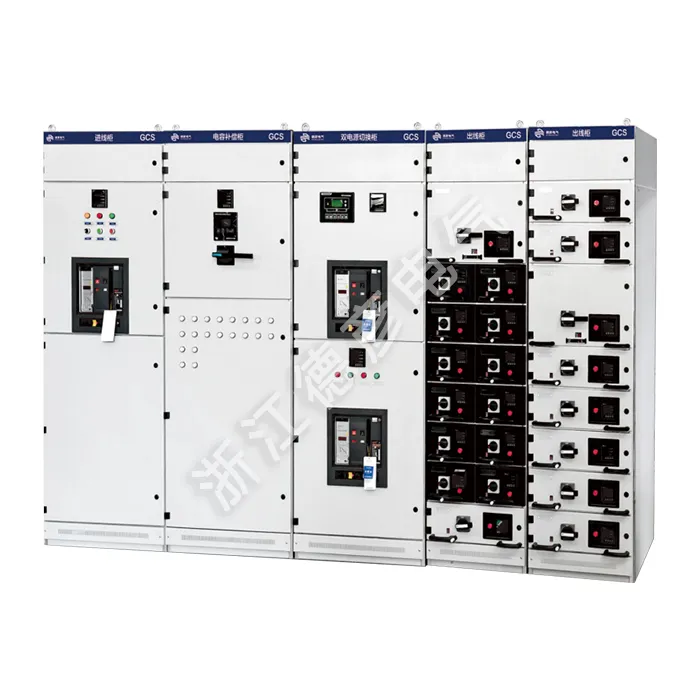

झेजियांग डेयान इलेक्ट्रिक कं, लि.युइकिंग, झेजियांग येथे स्थित आहे, “चीनच्या विद्युत उपकरणांची राजधानी” आणि त्याची उत्पादने उच्च-व्होल्टेज स्विचगियर, रिंग मुख्य युनिट्स, गॅस-इन्सुलेटेड स्विचगियर, बॉक्स-प्रकारचे सबस्टेशन आणि फोटोव्होल्टेइक ग्रिड-कनेक्शन कॅबिनेट समाविष्ट करतात. तुमच्या डेटा सेंटर प्रकल्पाला स्विचगियर, रिंग मेन युनिट्स आणि बॉक्स-टाइप सबस्टेशन्ससह ड्राय-टाइप ट्रान्सफॉर्मरसाठी पॅकेज केलेले निवड समर्थन आणि क्षमता गणना आवश्यक असल्यास, आम्हाला तुमची सिंगल-लाइन डायग्राम आणि IT लोड सूची पाठवा आणि आम्ही निवड शिफारसी आणि वितरण मूल्यांकन प्रदान करू.
