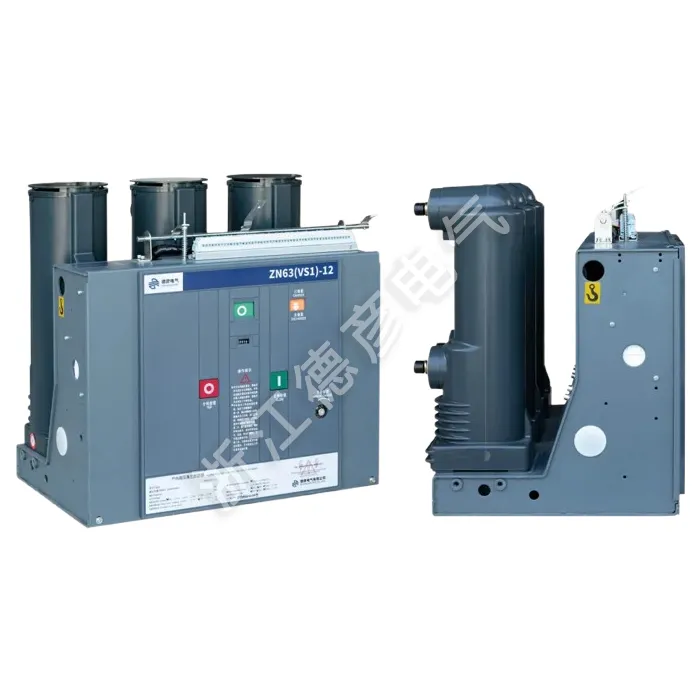

फिक्स्ड इनडोअर हाय-व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर

डेयान इलेक्ट्रिक एक व्यावसायिक पुरवठादार आहे ज्याला औद्योगिक विद्युत उपकरणांमध्ये उत्पादनाचा समृद्ध अनुभव आहे. फिक्स्ड इनडोअर हाय-व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर 12kV सिस्टमसाठी डिझाइन केलेले आहे. प्रगत व्हॅक्यूम व्यत्यय तंत्रज्ञानाचा वापर करून, ते विश्वसनीय विद्युत प्रवाह, किमान देखभाल आणि वर्धित सुरक्षा सुनिश्चित करते. कॉम्पॅक्ट आणि अष्टपैलू, हे विविध औद्योगिक आणि उपयुक्तता अनुप्रयोगांमध्ये वीज वितरण आणि संरक्षणासाठी आदर्श आहे.

चौकशी पाठवा

उत्पादन वर्णन

फिक्स्ड इनडोअर व्हॅक्यूम सर्किट ब्रेकर हे तीन-फेज AC 50Hz, 12KV इनडोअर स्विचगियर आहे. हे औद्योगिक उपक्रम, पॉवर प्लांट्स, सबस्टेशन्स आणि इलेक्ट्रिकल सुविधांच्या नियंत्रण आणि संरक्षणासाठी योग्य आहे आणि वारंवार ऑपरेशन साइटसाठी योग्य आहे. ऑपरेटिंग यंत्रणा आणि सर्किट ब्रेकर बॉडी एकात्मिक आहेत. हे निश्चित स्थापना युनिट म्हणून डिझाइन केले जाऊ शकते किंवा वापरण्यासाठी ड्रॉवर युनिट तयार करण्यासाठी समर्पित कार्यप्रणालीसह सुसज्ज केले जाऊ शकते. फिक्स्ड इनडोअर व्हॅक्यूम सर्किट ब्रेकरचा मुख्य सर्किट भाग सूक्ष्मीकरण, उच्च विश्वासार्हता आणि सर्किट ब्रेकरची देखभाल-मुक्त करण्यासाठी अविभाज्य ठोस टर्मिनल पोलचा अवलंब करू शकतो. हे KYN28-12(GZS) प्रकारच्या मध्यम-माउंटेड ड्रॉवर-प्रकारच्या स्विच कॅबिनेटसह सुसज्ज केले जाऊ शकते आणि निश्चित प्रकार XGN निश्चित-प्रकार स्विच कॅबिनेटमध्ये देखील वापरला जाऊ शकतो.

उत्पादन पॅरामीटर (विशिष्टता)

अनुक्रमांक	नाव		युनिट	डेटा
1	रेट केलेले व्होल्टेज		kV	12
2	कमाल ऑपरेटिंग व्होल्टेज		केव्ही	12
3	रेट केलेले वर्तमान		A	630 1250	६३० १२५० 1600 2000 २५०० ३१५०		१२५० १६०० 2000 2500 ३१५० ४०००
4	रेटेड शॉर्ट-सर्किट ब्रेकिंग करंट (रेट केलेले थर्मल स्थिरता वर्तमान - RMS)		के.ए	20/25	31.5		40
5	रेटेड शॉर्ट-सर्किट क्लोजिंग करंट (पीक)		के.ए	50/63	80		100
6	रेटेड पीक विसस्टँड करंट (रेट केलेले डायनॅमिक स्थिरता वर्तमान - शिखर)		के.ए	50/63	80		100
7	4S रेट केलेले शॉर्ट-सर्किट विदस्टंड करंट		के.ए	20/25	31.5		20/25
8	रेटेड इन्सुलेशन पातळी	वर्किंग व्होल्टेज विदस्टँड (रेट ब्रेकिंगपूर्वी आणि नंतर)/1 मिनिट पॉवर फ्रिक्वेन्सी व्होल्टेज विदस्टँड	केव्ही	ग्राउंड ४२ (ब्रेक ४८)
		व्होल्टेज (रेट ब्रेकिंगपूर्वी आणि नंतर) / पीक रेटेड लाइटनिंग इंपल्स व्होल्टेजचा प्रतिकार करा		ग्राउंड 75 (ब्रेक 85)
9	रेटेड थर्मल स्थिरता वेळ		S	4
10	रेटेड ऑपरेटिंग अनुक्रम			विभक्त -0.3S - एकत्रित -180S - एकत्रित
11	यांत्रिक जीवन		दुसरा	20000
12	रेट केलेले शॉर्ट-सर्किट ब्रेकिंग ब्रेकची वर्तमान संख्या		दुसरा	50
13	ऑपरेटिंग यंत्रणा रेटेड क्लोजिंग व्होल्टेज (DC)		v	AC, DC 110,220
14	ऑपरेटिंग यंत्रणा रेटेड ओपनिंग व्होल्टेज (DC)		v	AC, DC 110,220
15	संपर्क अंतर		मिमी	11±1
16	ओव्हरस्ट्रोक (संपर्क स्प्रिंग कॉम्प्रेशन लांबी)		मिमी	३.५±०.५
17	थ्री-फेज क्लोजिंग आणि ओपनिंग बाउंस वेळ		ms	≤2
18	बंद दरम्यान संपर्क बाऊन्स वेळ		ms	≤2
19	सरासरी ट्रिपिंग गती		मी/से	०.९~१.२
	सरासरी बंद गती		मी/से	०.५-~०.८
20	उघडण्याची वेळ	कमाल ऑपरेटिंग व्होल्टेजवर	S	≤0.05
21		किमान ऑपरेटिंग व्होल्टेजवर		≤०.०८
22	बंद होण्याची वेळ		S	0.1
23	प्रत्येक फेज मुख्य सर्किटचा प्रतिकार		μΩ	६३० ≤५०		१२५० ≤ ४५
24	हालचाल आणि स्थिर संपर्कांसाठी परवानगीयोग्य संचयी पोशाख जाडी		मिमी	3

उत्पादन वैशिष्ट्य आणि अनुप्रयोग

प्रगत व्हॅक्यूम व्यत्यय

निश्चित आणि संक्षिप्त डिझाइन

उच्च सुरक्षा आणि विश्वसनीयता

स्प्रिंग ऑपरेटिंग यंत्रणा

अष्टपैलू अनुप्रयोग श्रेणी

◇ कॉम्पॅक्ट दुय्यम सबस्टेशन

◇ छोटे औद्योगिक आणि खाण उद्योग

◇ पवन ऊर्जा संयंत्रे

◇ हॉटेल्स, शॉपिंग मॉल, ऑफिस इमारती, व्यावसायिक केंद्रे इ.

◇ C- लोड स्विच युनिट

◇ डी-डायरेक्ट केबल कनेक्शन युनिट

◇ डी- ग्राउंडिंग स्विचसह थेट केबल कनेक्शन युनिट

◇ F- लोड स्विच-फ्यूज संयोजन युनिट

◇ V- व्हॅक्यूम सर्किट ब्रेकर युनिट

Fixed Indoor High-Voltage Vacuum Circuit Breaker
