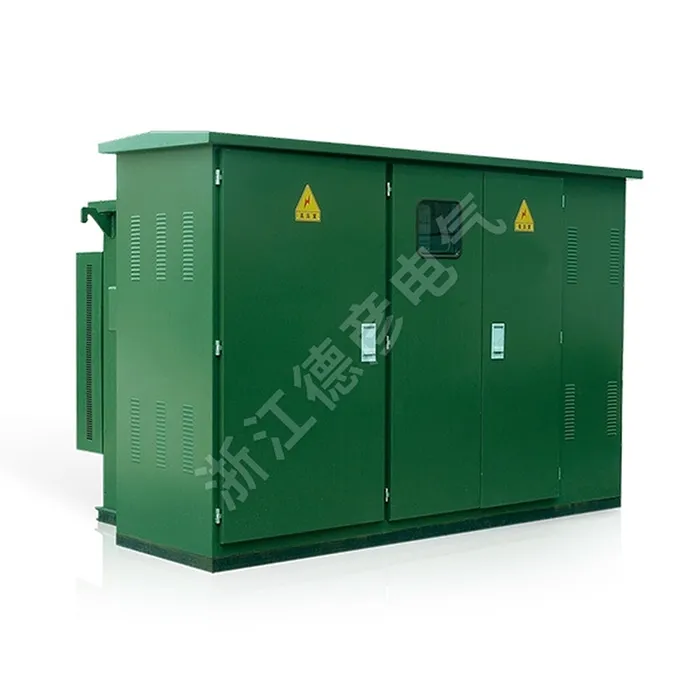

अमेरिकन शैलीतील प्रीफॅब्रिकेटेड बॉक्स-टाइप सबस्टेशन

अनुक्रमांक

नाव

युनिट

तांत्रिक तपशील

1

रेट केलेले व्होल्टेज

kv

10/0.4 (उच्च दाब/कमी दाब)

2

कमाल ऑपरेटिंग व्होल्टेज

kv

12 (उच्च व्होल्टेज बाजू)

3

रेट केलेली वारंवारता

Hz

50

4

रेटेड क्षमता

केव्हीए

50-1600

5

1-मिनिट पॉवर वारंवारता व्होल्टेज सहन करते

केव्ही

35

6

लाइटनिंग आवेग व्होल्टेज

केव्ही

75

7

शीतकरण पद्धत

तेल-मग्न स्व-कूलिंग

8

उच्च-व्होल्टेज बॅकअप फ्यूज ब्रेकिंग करंट

kA

50

9

इन्सर्शन फ्यूज ब्रेकिंग करंट

के.ए

2.5

10

सभोवतालचे तापमान

℃

-35-+40

11

कॉइलचे तापमान वाढण्याची परवानगी आहे

k

65

12

नो-लोड व्होल्टेज नियमन

±5% किंवा ±2 × 2.5%

13

आवाज पातळी

dB

50

14

संरक्षण रेटिंग

IP43

क्षमता kVA

व्होल्टेज kV

कनेक्शन गट पदनाम

नो-लोड वर्तमान %

नो-लोड वर्तमान %

प्रतिबाधा व्होल्टेज %

S9

S10

S11

उच्च दाब

कमी दाब

S9

S10

S11

S9

S9

S11

50

10±5% किंवा ±2×2.5%

0.4

Dyn11or Yyn0

2.0

1.9

0.75

0.17

0.15

0.12

0.87

0.83

0.87

63

1.9

1.8

0.7

0.2

0.18

0.14

1.04

0.99

1.04

80

1.9

1.7

0.7

0.25

0.22

0.175

1.25

1.2

1.25

100

1.8

1.55

0.65

0.29

0.26

0.2

1.5

1.42

1.5

125

1.7

1.45

0.65

0.34

0.3

0.235

4.0

1.8

1.72

1.8

160

1.6

1.3

0.6

0.4

0.36

0.27

2.2

2.12

2.2

200

1.5

1.2

0.55

0.48

0.43

0.33

2.6

2.5

2.6

250

1.4

1.1

0.5

0.56

0.5

0.39

3.05

2.9

3.05

315

1.4

1.0

0.45

0.67

0.29

0.465

3.65

3.45

3.65

400

1.3

1.0

0.4

0.8

0.71

0.56

4.3

4.15

4.3

500

1.2

1.0

0.4

0.96

0.85

0.67

5.15

4.82

5.15

630

1.1

0.8

0.4

1.2

1.6

0.81

6.2

5.86

6.2

800

1.0

0.7

0.35

1.4

1.23

0.98

7.5

7.2

7.5

1000

1.0

0.6

0.3

1.7

1.5

1.15

4.5

10.3

9.8

10.3

250

0.9

0.6

0.27

1.95

1.72

1.36

12.0

12.2

12.0
