मॉडर्न पॉवर सिस्टीममध्ये स्विचगियर की नोड का आहे?

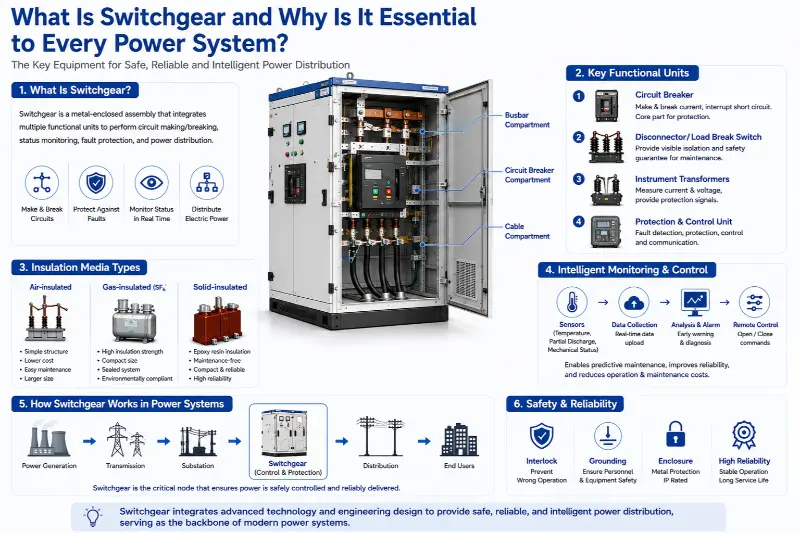

इलेक्ट्रिकल पॉवर सिस्टममध्ये, दविद्युत उर्जेचे प्रसारणपॉवर प्लांट्सपासून शेवटच्या वापरकर्त्यांपर्यंत जटिल नियंत्रण, वितरण आणि संरक्षणाच्या टप्प्यांचा समावेश आहे. या प्रक्रियेमध्ये फक्त वायर जोडण्यापेक्षा कितीतरी जास्त गोष्टींचा समावेश होतो; हे उपकरणांच्या अत्याधुनिक, समन्वित ॲरेवर अवलंबून असते. स्विचगियर, पॉवर नेटवर्कमध्ये एक गंभीर नोड म्हणून कार्य करते, अशी कार्ये करते जी "स्विचिंग" च्या साध्या संकल्पनेच्या पलीकडे विस्तृत आहे. मूलत:, ही एक धातू-बंद असेंब्ली आहे जी एकाधिक फंक्शनल युनिट्सचे एकत्रीकरण करते, ज्याला सर्किट मेकिंग आणि ब्रेकिंग, स्टेटस मॉनिटरिंग, फॉल्ट प्रोटेक्शन आणि पॉवर डिस्ट्रिब्युशन यासारख्या मुख्य ऑपरेशन्सची जबाबदारी दिली जाते. आधुनिक पॉवर सिस्टम सुरक्षित, विश्वासार्ह आणि लवचिक वीजपुरवठा कसा मिळवतात हे समजून घेण्यासाठी स्विचगियर समजून घेणे महत्त्वाचे आहे.

स्विचगियरचे मुख्य मूल्य त्याच्या "पृथक्करण" आणि "नियंत्रण" च्या प्रत्यक्ष अंमलबजावणीमध्ये आहे. पॉवर सिस्टीमने नियमित पॉवर ट्रान्समिशन आणि आउटेज, उपकरणे देखभाल दरम्यान सुरक्षित अलगाव आणि फॉल्ट दरम्यान जलद डिस्कनेक्शन यासह विविध ऑपरेटिंग परिस्थिती हाताळणे आवश्यक आहे. त्याच्या अंतर्गत कार्यात्मक युनिट्सच्या यांत्रिक संयोजन आणि इलेक्ट्रिकल इंटरलॉकिंगद्वारे, स्विचगियर या ऑपरेशन्सचे मानकीकरण आणि सुरक्षित करते. त्याचे धातूचे आवरण एक मजबूत संरक्षणात्मक अडथळा प्रदान करते, बाह्य वातावरण आणि कर्मचाऱ्यांपासून थेट घटक भौतिकरित्या वेगळे करते. अंतर्गत, विभाजने युनिटला स्वतंत्र कंपार्टमेंटमध्ये विभाजित करतात-जसे की बसबार चेंबर, सर्किट ब्रेकर चेंबर आणि केबल चेंबर. हे डिझाईन हे सुनिश्चित करते की एका कंपार्टमेंटमध्ये दोष आढळल्यास, त्याचा प्रभाव स्थानिक पातळीवर राहतो, घटना वाढण्यापासून प्रतिबंधित करते. हे मॉड्युलर, कंपार्टमेंटलाइज्ड डिझाईन तत्वज्ञान स्विचगियर संपूर्ण सिस्टम स्थिरता कशी सुनिश्चित करते याचा पाया बनवते.

फंक्शनल कंपोझिशनच्या संदर्भात, एक सामान्य स्विचगियर युनिट केवळ उपकरणाचा एक तुकडा नसून एक लघु प्रणाली आहे. यात मैफिलीत काम करणाऱ्या अनेक प्रमुख कार्यात्मक युनिट्सचा समावेश आहे:

1. मुख्य सर्किट बनवणे आणि ब्रेकिंग युनिट: येथे मुख्य घटक सर्किट ब्रेकर आहे. हे सामान्य लोड स्थितीत सर्किट बनविण्यास आणि तोडण्यास सक्षम आहे; अधिक महत्त्वाचे म्हणजे, शॉर्ट सर्किट किंवा गंभीर ओव्हरलोड झाल्यास, त्याची अंतर्गत ट्रिपिंग यंत्रणा मिलिसेकंदांमध्ये स्वयंचलितपणे ट्रिप करू देते, फॉल्ट करंटमध्ये व्यत्यय आणते. त्याची ब्रेकिंग क्षमता स्विचगियर हाताळू शकणाऱ्या शॉर्ट-सर्किट दोषांची तीव्रता थेट ठरवते.

2. सेफ्टी आयसोलेशन आणि दृश्यमान ब्रेक युनिट: हे कार्य प्रामुख्याने डिस्कनेक्टर (आयसोलेटर) किंवा लोड-ब्रेक स्विचद्वारे केले जाते. सर्किट ब्रेकर उघडल्यानंतर डिस्कनेक्टर्सचा वापर स्पष्ट, विश्वसनीय एअर-इन्सुलेटेड गॅप तयार करण्यासाठी केला जातो, ज्यामुळे उपकरणांच्या देखभालीसाठी दृश्यमान सुरक्षा हमी मिळते. लोड-ब्रेक स्विचेसचे खालीलप्रमाणे वर्गीकरण केले जाऊ शकते: 1. एअर-इन्सुलेटेड: हे प्राथमिक इन्सुलेट माध्यम म्हणून वातावरणाच्या दाबावर हवेचा वापर करतात. फायद्यांमध्ये सरळ रचना, कमी खर्च आणि देखभाल सुलभता यांचा समावेश होतो. तोटे अवजड उपकरणे आकार समावेश; हवेत तुलनेने कमी डाईलेक्ट्रिक सामर्थ्य असल्याने, सुरक्षितता सुनिश्चित करण्यासाठी मोठ्या विद्युत मंजुरी आवश्यक आहेत. अंतर्गत घटक देखील आर्द्रता आणि धूळ यासारख्या पर्यावरणीय घटकांना संवेदनाक्षम असतात.

3. गॅस-इन्सुलेटेड: सल्फर हेक्साफ्लोराइड (SF6) वायू सामान्यत: इन्सुलेट आणि चाप-विझवण्याचे माध्यम म्हणून वापरला जातो. SF6 वायू उत्कृष्ट इन्सुलेशन आणि चाप-शमन क्षमता प्रदान करतो, ज्यामुळे या तंत्रज्ञानाचा वापर करणारे स्विचगियर लहान फुटप्रिंटसह अत्यंत कॉम्पॅक्ट होऊ शकतात, तसेच बाह्य पर्यावरणीय हस्तक्षेपापासून सुरक्षित राहतात. तथापि, तंत्रज्ञान गॅस सीलिंग तंत्रांवर खूप अवलंबून आहे; शिवाय, SF6 हा एक शक्तिशाली हरितगृह वायू आहे आणि त्याची पुनर्प्राप्ती आणि विल्हेवाट कठोर पर्यावरणीय नियमांच्या अधीन आहे.

4. सॉलिड-इन्सुलेटेड: घन पदार्थ, जसे की इपॉक्सी राळ, प्राथमिक सर्किट घटक (उदा. सर्किट ब्रेकर्स, डिस्कनेक्टर) एका, एकात्मिक मॉड्यूलमध्ये कास्ट करण्यासाठी किंवा एन्कॅप्स्युलेट करण्यासाठी वापरले जातात. हे तंत्रज्ञान बाह्य वातावरणाचा प्रभाव पूर्णपणे काढून टाकते आणि देखभाल-मुक्त ऑपरेशन सक्षम करते, उपकरणाचा आकार एअर-इन्सुलेटेड आणि गॅस-इन्सुलेटेड प्रकारांमध्ये येतो. मटेरियल प्रोसेसिंग आणि उष्मा वितळवण्याच्या डिझाइनसाठी अत्यंत उच्च आवश्यकतांमध्ये आव्हान आहे.

आधुनिक स्विचगियर डिझाइन राज्य निरीक्षणक्षमता आणि बुद्धिमान ऑपरेशन आणि देखभाल यावर अधिक जोर देते. पारंपारिक नियतकालिक देखभाल मॉडेल कंडिशन-आधारित प्रेडिक्टिव मेंटेनन्सकडे सरकत आहेत. हे कॅबिनेटमध्ये स्थापित केलेल्या विविध सेन्सर्सवर अवलंबून असते: तापमान सेन्सर संपर्क आणि बसबार कनेक्शन पॉइंट्सवर उष्णता निर्मितीचे निरीक्षण करतात; आंशिक डिस्चार्ज सेन्सर प्रारंभिक टप्प्यातील अंतर्गत इन्सुलेशन दोष शोधतात; आणि यांत्रिक वैशिष्ट्यपूर्ण सेन्सर सर्किट ब्रेकर्सच्या उघडण्याच्या आणि बंद होण्याच्या गती आणि वेळेची नोंद करतात. संकलित डेटा बॅकएंड सिस्टमवर अपलोड केला जातो जेथे मोठे डेटा विश्लेषण संभाव्य दोषांबद्दल लवकर चेतावणी देते, लक्ष्यित देखभाल सक्षम करते; हे लक्षणीयपणे वीज पुरवठ्याची विश्वासार्हता वाढवते आणि ऑपरेशन आणि देखभाल खर्च कमी करते.

स्विचगियर अलगावमध्ये चालत नाही; त्याची दुय्यम नियंत्रण प्रणाली आधुनिक स्मार्ट ग्रिडमध्ये एकत्रीकरणासाठी न्यूरल इंटरफेस म्हणून काम करते. मानक संप्रेषण प्रोटोकॉलद्वारे, संरक्षण, मापन आणि स्थितीशी संबंधित डेटा सबस्टेशन ऑटोमेशन सिस्टम किंवा उच्च-स्तरीय डिस्पॅच केंद्रांवर प्रसारित केला जाऊ शकतो. हे रिमोट ओपनिंग आणि क्लोजिंग ऑपरेशन्स करण्यासाठी रिमोट कंट्रोल कमांड देखील प्राप्त करू शकते. द्विदिशात्मक माहितीच्या देवाणघेवाणीची ही क्षमता ग्रिड डिस्पॅचरना नेटवर्कच्या एजच्या ऑपरेशनल स्थितीचे रिअल टाइममध्ये निरीक्षण करण्यास सक्षम करते आणि जलद फॉल्ट आयसोलेशन आणि पॉवर रिस्टोरेशन सुलभ करते-स्वयं-उपचार ग्रिड तयार करण्यासाठी मूलभूत घटक.

इंस्टॉलेशन आणि दीर्घकालीन ऑपरेशनच्या संदर्भात, स्विचगियरच्या कार्यप्रदर्शनावर अनेक घटकांचा प्रभाव पडतो. इन्स्टॉलेशन फाउंडेशनची समतलता, बसबार कनेक्शनचा घट्ट होणारा टॉर्क आणि ग्राउंडिंग नेटवर्कची विश्वासार्हता प्रारंभिक परिस्थिती म्हणून काम करते जे त्याचे आजीवन कार्यप्रदर्शन ठरवते. ऑपरेशन दरम्यान, अंतर्गत घटक विद्युत आणि यांत्रिक पोशाख जमा करतात; थर्मल विस्तार/आकुंचन किंवा इलेक्ट्रोमॅग्नेटिक शक्तींमुळे कनेक्शन सैल होऊ शकतात, ज्यामुळे जास्त गरम होते; आणि इन्सुलेशन सामग्री कालांतराने हळूहळू वृद्धत्वाकडे जाते. अगदी प्रगत उपकरणांना देखील त्याच्या स्थितीतील बदलांचा मागोवा घेण्यासाठी व्यावसायिक तपासणी, तापमान निरीक्षण आणि आंशिक डिस्चार्ज चाचणी आवश्यक आहे.

पॉवर सिस्टममधील एक गंभीर नोड म्हणून, स्विचगियर उच्च एकत्रीकरण, कार्यात्मक स्पेशलायझेशन आणि सुरक्षिततेच्या रिडंडंसीवर लक्ष केंद्रित करून वैशिष्ट्यीकृत डिझाइन तत्त्वज्ञानाचा समावेश करते. त्याच्या खडबडीत बाह्य मेटल क्लेडिंगपासून त्याच्या गुंतागुंतीच्या अंतर्गत इलेक्ट्रिकल लॉजिकपर्यंत आणि मूलभूत भौतिक अलगाव तत्त्वांपासून ते अत्याधुनिक स्मार्ट सेन्सिंग तंत्रज्ञानापर्यंत, प्रत्येक तपशील एक मुख्य उद्दिष्ट पूर्ण करतो: जटिल उर्जा प्रवाहांमध्ये विश्वसनीय नियंत्रण बिंदू आणि सुरक्षा अडथळे स्थापित करणे. स्विचगियरचे सखोल आकलन हे उघड करते की सतत, स्थिर वीज पुरवठा गृहीत धरला जाऊ शकत नाही; त्याऐवजी, ते अशा गंभीर उपकरणांच्या अगणित तुकड्यांमागील कठोर अभियांत्रिकी डिझाइन आणि चालू असलेल्या तांत्रिक उत्क्रांतीवर अवलंबून आहे. रेटेड करंटवर सर्किट्स बनवण्यास आणि तोडण्यास सक्षम आणि विशिष्ट शॉर्ट-सर्किट बनविणारे प्रवाह सहन करण्यास सक्षम, ही युनिट्स विशिष्ट अनुप्रयोगांसाठी फ्यूजसह जोडली जातात. ऑपरेशनल त्रुटी टाळण्यासाठी त्यांच्या आणि सर्किट ब्रेकर्समधील यांत्रिक किंवा इलेक्ट्रिकल इंटरलॉक महत्त्वपूर्ण आहेत.
