उच्च व्होल्टेज केबल शाखा बॉक्स (आउटडोअर स्विचिंग स्टेशन)

डेयान इलेक्ट्रिक हे एकात्मिक R&D, उत्पादन आणि सेवा असलेले व्यावसायिक औद्योगिक विद्युत पुरवठादार आहे. हाय व्होल्टेज केबल शाखा बॉक्स （आउटडोअर स्विचिंग स्टेशन） हे 6-35kV वितरण नेटवर्कसाठी कॉम्पॅक्ट, वेदरप्रूफ आउटडोअर स्विचिंग स्टेशन आहे. हे पूर्णपणे इन्सुलेटेड प्लग-इन कनेक्टरद्वारे सुरक्षित केबल शाखा, कनेक्शन आणि अलगाव सक्षम करते, दृश्यमान डिस्कनेक्शन पॉइंट्स आणि विश्वसनीय ग्राउंडिंग वैशिष्ट्यीकृत करते. हे स्पेस-सेव्हिंग सोल्यूशन ग्रिड विस्तार आणि देखभाल सुलभ करते.

चौकशी पाठवा

उत्पादन वर्णन

हाय व्होल्टेज केबल ब्रांच बॉक्स (आउटडोअर स्विचिंग स्टेशन) हे 6-35kV वितरण नेटवर्कसाठी कॉम्पॅक्ट, वेदरप्रूफ आउटडोअर स्विचिंग स्टेशन आहे जे आंतरराष्ट्रीय मानक तंत्रज्ञानाचा समावेश करणारे प्रगत गॅस-इन्सुलेटेड आउटडोअर रिंग मुख्य युनिट आहे. उच्च-व्होल्टेज केबल शाखा बॉक्सेस 12/24kV वितरण नेटवर्कसाठी डिझाइन केले आहेत, त्यात पूर्णपणे सीलबंद SF6 इन्सुलेशन, मॉड्यूलर बांधकाम आणि कठोर वातावरणासाठी योग्य देखभाल-मुक्त ऑपरेशन आहे. विस्तारण्यायोग्य ऑटोमेशन फंक्शन्सचे समर्थन करून, ते ग्रिड इंटेलिजेंस सुलभ करताना औद्योगिक उद्याने, शहरी भाग आणि व्यावसायिक केंद्रांमध्ये विश्वसनीय वीज वितरण सक्षम करते.

उत्पादन पॅरामीटर (विशिष्टता)

प्रकल्पाचे नाव			युनिट	लोड स्विच
प्रकल्पाचे नाव			युनिट	सी-लोड स्विचिंग युनिट	एफ-कॉम्बिनेशन इलेक्ट्रिकल युनिट	V- सर्किट ब्रेकर युनिट
रेट केलेले व्होल्टेज			kv	12/24	12/24	12/24
रेट केलेली वारंवारता			Hz	50	50	50
रेट केलेले वर्तमान			A	630	125	630
रेट केलेले हस्तांतरण वर्तमान			A		1750
रेटेड इन्सुलेशन पातळी	1 मिनिट पॉवर फ्रिक्वेन्सी विसस्टँड व्होल्टेज (फेज-टू-ग्राउंड)	वैकल्पिकरित्या, विरोधात	के.व्ही		४२/६५
		ब्रेक दरम्यान	के.व्ही		४८/७९
	लाइटनिंग आवेग व्होल्टेज	वैकल्पिकरित्या, विरोधात	के.व्ही		75/125
	लाइटनिंग आवेग व्होल्टेज		के.व्ही		८५/१४५
रेट केलेले शॉर्ट-सर्किट ब्रेकिंग करंट			kV	20	315	20
रेटेड शॉर्ट-सर्किट क्लोजिंग करंट			के.ए	50	80	50
रेटेड शॉर्ट-सर्किट क्लोजिंग करंट (ग्राउंडिंग स्विच)			के.ए	50		50
रेट केलेले शॉर्ट-टाइम विसस्टँड करंट		मुख्य सर्किट	kA	20	20	20
रेट केलेले शॉर्ट-टाइम विसस्टँड करंट		ग्राउंडिंग स्विच	के.ए	20	20	20
रेटेड शॉर्ट-टाइम कालावधी		मुख्य सर्किट	S	4		4
रेटेड शॉर्ट-टाइम कालावधी		ग्राउंडिंग स्विच	S	4	4	4
रेट केलेले पीक वर्तमानाचा प्रतिकार करते		मुख्य सर्किट	के.ए	50		50
रेट केलेले पीक वर्तमानाचा प्रतिकार करते		ग्राउंडिंग स्विच	के.ए	50	50	50
अंतर्गत चाप चाचणी (अंतर्गत दहन चाप चाचणी)			A	630	20kA/0.5s	630
रेट केलेले बंद-लूप ब्रेकिंग करंट			A	630	फ्यूज द्वारे मर्यादित	630
रेट केलेले सक्रिय लोड ब्रेकिंग करंट			A	10	फ्यूज द्वारे मर्यादित	25
रेट केलेले केबल चार्जिंग आणि ब्रेकिंग करंट			दुसरा	5000	17.4	3000
यांत्रिक जीवन		लोड/डिस्कनेक्ट स्विच	दुसरा	3000	5000	3000
		ग्राउंडिंग स्विच	दुसरा		3000	10000
		व्हॅक्यूम सर्किट ब्रेकर	एमपीए
SF6 गॅस प्रेशर (20°C वर पूर्ण दाब)					0.035
वार्षिक लाइटनिंग स्ट्राइक रेट					≤0.025% वार्षिक
एअर चेंबर आणि फ्यूज ट्यूबसाठी संरक्षण रेटिंग					IP67
संलग्नक आणि गृहनिर्माण संरक्षण रेटिंग					IP4X

उत्पादन वैशिष्ट्य आणि अनुप्रयोग

कॉम्पॅक्ट आउटडोअर डिझाइन

संपूर्ण पर्यावरण संरक्षण

प्रगत गॅस इन्सुलेशन तंत्रज्ञान

लवचिक मॉड्यूलर कॉन्फिगरेशन

देखभाल-मुक्त ऑपरेशन

अर्ज साइट्स

◇ कॉम्पॅक्ट दुय्यम सबस्टेशन

◇ छोटे औद्योगिक आणि खाण उद्योग

◇ पवन ऊर्जा संयंत्रे

◇ हॉटेल्स, शॉपिंग मॉल, ऑफिस इमारती, व्यावसायिक केंद्रे इ.

◇ C- लोड स्विच युनिट

◇ डी-डायरेक्ट केबल कनेक्शन युनिट

◇ डी- ग्राउंडिंग स्विचसह थेट केबल कनेक्शन युनिट

◇ F- लोड स्विच-फ्यूज संयोजन युनिट

◇ V- व्हॅक्यूम सर्किट ब्रेकर युनिट

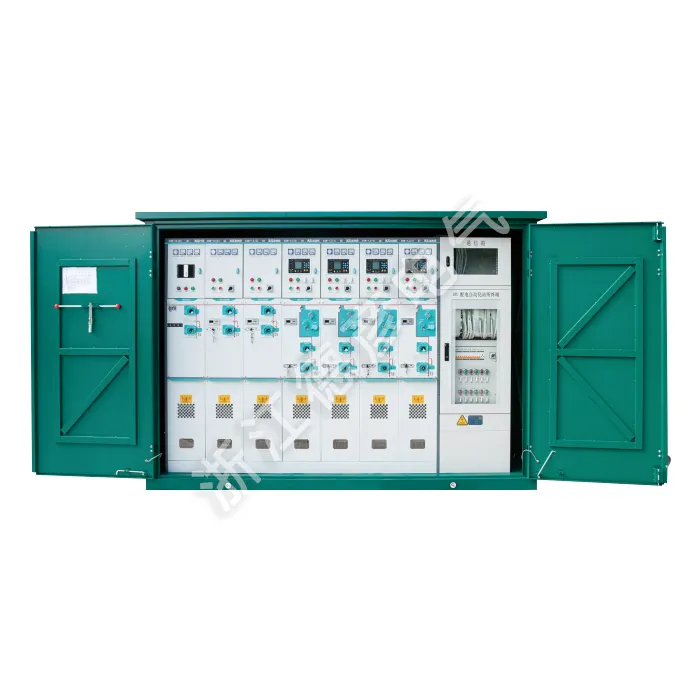

High Voltage Cable Branch Box (Outdoor Switching Station)
