वायर-ड्रॉइंग मशीनसाठी इन्व्हर्टर

डेयान इलेक्ट्रिक ही एक व्यावसायिक औद्योगिक विद्युत पुरवठादार आहे, जी युरोपियन आणि अमेरिकन बाजारपेठा व्यापून, विश्वासार्ह उपाय आणि चांगल्या किंमतीचा फायदा देते. वायर-ड्राइंग मशीनसाठी त्याच्या LNC860L इन्व्हर्टरमध्ये प्रगत तणाव नियंत्रण आणि स्थिर गुणवत्ता आहे. मोठ्या प्रमाणात खरेदीसाठी योग्य, ते वायर आणि केबल उद्योगांना बसते, स्थिर ऑपरेशन सुनिश्चित करते.

चौकशी पाठवा

उत्पादन वर्णन

LNC860वायरला समर्पित फ्रिक्वेन्सी कन्व्हर्टर्सची मालिका - ड्रॉइंग मशीनमध्ये 8605-व्हेक्टर फ्रिक्वेन्सी कन्व्हर्टरची सर्व उच्च-कार्यक्षमता वैशिष्ट्ये तर आहेतच, परंतु क्लोज्ड-लूप टेंशन कंट्रोल आणि ओपन-लूप टेंशन कंट्रोल देखील मिळवू शकतात, विविध वाइंडिंग आणि अनवाइंडिंग आवश्यकता पूर्ण करतात. यात टेंशन वाइंडिंग कंट्रोल आणि सपोर्ट्ससाठी बिल्ट-इन मॅथेमॅटिकल मॉडेल आहे रोल व्यासाची स्वयंचलित गणना. वायर आणि केबल, मेटल फॉइल प्रोसेसिंग, विंडिंग, मेटल वायर - ड्रॉइंग आणि प्लॅस्टिक वायर - ड्रॉइंग यांसारख्या उद्योगांमध्ये ते मोठ्या प्रमाणावर वापरले जाऊ शकते. वायर-ड्रॉइंग मशीनसाठी हे इन्व्हर्टर मानक आहे - 485 कम्युनिकेशन फंक्शनसह सुसज्ज आहे आणि ब्रेकिंग युनिट मानक आहे - 22kW आणि त्याहून कमी पॉवरसाठी सुसज्ज आहे. पॉवर रेंज: 0.75kW-400kW-380V.

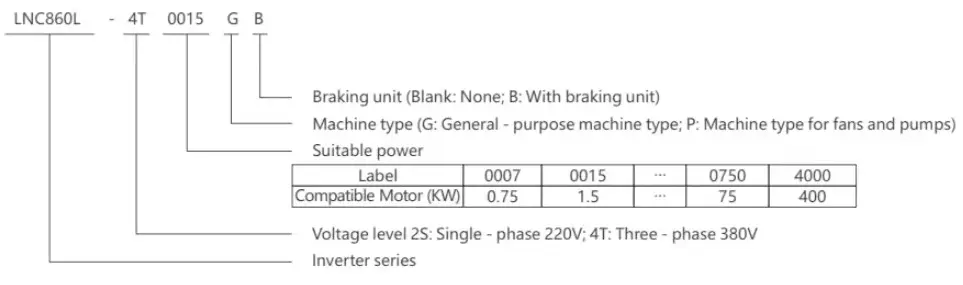

मॉडेलचा अर्थ

LNC860L Inverter for Wire-Drawing Machine

उत्पादन वैशिष्ट्ये

▲उच्च - कार्यप्रदर्शन वेक्टर नियंत्रण, मोठे कमी - वारंवारता टॉर्क आणि स्थिर आउटपुट

▲विविध एन्कोडर्सना समर्थन देते: ABZ वाढीव, U वाढीव, आणि निराकरणकर्ता

▲ विस्तृत व्होल्टेज इनपुट, स्वयंचलित आउटपुट व्होल्टेज रेग्युलेशन (एआर), मजबूत अनुकूलतेसह, क्षणिक पॉवर लॉस दरम्यान कोणतेही शटडाउन नाही

▲बंद - लूप टेंशन कंट्रोल आणि ओपन - लूप टेंशन कंट्रोलला सपोर्ट करते

▲बिल्ट - टेंशन वाइंडिंग कंट्रोलसाठी गणितीय मॉडेलमध्ये, रोल व्यासाच्या स्वयंचलित गणनाला समर्थन देते

▲ सुरळीत सुरुवात, स्थिर ऑपरेशन आणि सतत ताण

▲स्वयंचलित वायर - ब्रेक डिटेक्शन, स्वयंचलित जडत्व भरपाई

▲वाइंडिंग आणि अनवाइंडिंग सिस्टम कॉम्बिनेशन, डीसी बस सामायिक करू शकते, विद्युत उर्जेची बचत करू शकते

▲बिल्ट - प्रगत PID अल्गोरिदममध्ये, जलद प्रतिसाद, मजबूत अनुकूलता आणि सुलभ डीबगिंगसह

▲16 - स्टेप स्पीड कंट्रोल, साधे PLC बहु-कार्य लॉजिक नियंत्रण जसे की वेळ, स्थिर - गती आणि दिशा - सेटिंग ओळखते

▲ एम्बेडेड RS485 कम्युनिकेशन इंटरफेस मॉडबस प्रोटोकॉलला समर्थन देतो

▲ एकाधिक संरक्षण कार्ये: ओव्हर - व्होल्टेज, ओव्हर - करंट, ओव्हरलोड, ओव्हर - उष्णता इ.

नेमप्लेट सूचना

मॉडेल:	LNC860L-4T0037GB/4T0055PB
शक्ती:	3.7KW 9A/5.5KW 13A
इनपुट:	3PH AC380V 50HZ/60HZ
आउटपुट:	3PH ACOV-380V OHZ-400HZ
S.N:	बारकोड

मशीन प्रकारांची यादी

वारंवारता कनवर्टर मॉडेल	उर्जा क्षमता (kVA)	इनपुट वर्तमान (A)	आउटपुट वर्तमान (A)	लागू मोटर (KW)
सिंगल-फेज वीज पुरवठा: 220V±15%,50/60Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
थ्री-फेज वीज पुरवठा: 380V±15%,50/60Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

तांत्रिक वैशिष्ट्ये

आयटम		तपशील
नियंत्रण वैशिष्ट्ये	आउटपुट वारंवारता	0-500Hz
	वाहक वारंवारता	0.8kHz~12kHz वाहक वारंवारता लोड वैशिष्ट्यांनुसार स्वयंचलितपणे समायोजित केली जाऊ शकते
	आउटपुट वारंवारता रिझोल्यूशन	0.01Hz
	नियंत्रण मोड	ओपन-लूप वेक्टर कंट्रोल (एसव्हीसी) व्ही/एफ कंट्रोल क्लोज्ड-लूपव्हेक्टर कंट्रोल (एफव्हीसी)
	टॉर्क वैशिष्ट्ये	टॉर्क नुकसान भरपाई आणि स्लिप भरपाईसह, प्रारंभिक टॉर्क 0.5Hz वर 150% पर्यंत पोहोचू शकतो
	टॉर्क नियंत्रण अचूकता	±5%(FVC)
	स्टॉल प्रतिबंध कारवाई निकष	20% ते 250% पर्यंत रेट केलेल्या वर्तमानाची टक्केवारी म्हणून सेट करा
	गती नियमन श्रेणी	1:100(SVC) 1:1000(FVC)
	गती स्थिरीकरण अचूकता	±0.5%(SVC) ±0.02%(FVC)
	ओव्हरलोड क्षमता	एका मिनिटासाठी रेट केलेल्या आउटपुट करंटच्या 150%
	V/F वक्र	चार मोड:रेषीय;मल्टी-पॉइंट;पूर्ण व्ही/फसेपरेशन;अपूर्ण व्ही/एफ पृथक्करण
	प्रवेग आणि घसरण वक्र	रेखीय orS-वक्र प्रवेग आणि घसरण मोड; चार प्रवेग आणि घसरण वेळा; प्रवेग आणि घसरण वेळ श्रेणी 0.1~6500.0s
	डीसी ब्रेकिंग	DC ब्रेकिंग वारंवारता:0.00Hz~जास्तीत जास्त वारंवारता.ब्रेकिंग वेळ:0.0s～60.0s, ब्रेकिंग क्रिया वर्तमान मूल्य:0.0%～100.0%
	जॉग कंट्रोल	जॉग वारंवारता श्रेणी: 0.00Hz ~ कमाल वारंवारता, जॉग प्रवेग आणि घसरण वेळ 0.1s~6500.0s
	साधे पीएलसी, मल्टी-स्टेप स्पीड ऑपरेशन	बिल्ट-इन पीएलसी किंवा कंट्रोल टर्मिनल्सद्वारे 16-चरण गती ऑपरेशन साध्य केले जाऊ शकते
	अंगभूत PID	हे सहजपणे प्रक्रिया-नियंत्रण बंद-लूप नियंत्रण प्रणाली लक्षात घेऊ शकते
	स्वयंचलित व्होल्टेज नियमन (AVR)	जेव्हा ग्रिड व्होल्टेज बदलते, तेव्हा ते स्वयंचलितपणे स्थिर आउटपुट व्होल्टेज राखू शकते
	जलद वर्तमान-मर्यादित कार्य	ओव्हर-करंट फॉल्ट्स कमाल मर्यादेपर्यंत कमी करा आणि वारंवारता कनवर्टरच्या सामान्य ऑपरेशनचे संरक्षण करा
ऑपरेटिंग वैशिष्ट्ये	ऑपरेटिंग कमांड चॅनेल	तीन चॅनेल: ऑपरेशन पॅनेलद्वारे दिलेले, कंट्रोलटर्मिनल्सद्वारे दिलेले, सीरियल कम्युनिकेशन पोर्टद्वारे दिलेले. ते विविध प्रकारे स्विच केले जाऊ शकते.
	वारंवारता स्रोत	दहा फ्रिक्वेन्सी स्रोत: पॅनेल नॉबद्वारे दिलेले, ऑपरेशन पॅनेलद्वारे दिलेले, ॲनालॉग व्होल्टेजद्वारे दिलेले, ॲनालॉग करंटद्वारे दिलेले, RS485 कम्युनिकेशनद्वारे दिलेले, जे विविध प्रकारे स्विच केले जाऊ शकते
	सहायक वारंवारता स्रोत	दहा सहायक वारंवारता स्रोत. ते लवचिकपणे सहाय्यक वारंवारता फाइन-ट्यूनिंग आणि वारंवारता संश्लेषण प्राप्त करू शकते
	इनपुटटर्मिनल्स	सहा डिजिटल इनपुट टर्मिनल, त्यापैकी एक उच्च-स्पीड पल्स इनपुट म्हणून वापरला जाऊ शकतो. दोन ॲनालॉग इनपुट चॅनेल, Al1:इनपुट रेंज0~+10V,Al2:इनपुट रेंज0~+10V/0-20mA
	आउटपुट टर्मिनल्स	एक हाय-स्पीड पल्स आउटपुट टर्मिनल, OkHz~50kHz वरून स्क्वेअर-वेव्ह सिग्नल आउटपुट करणे, जे सेट वारंवारता आणि आउटपुट वारंवारता यासारख्या भौतिक प्रमाणांचे आउटपुट ओळखू शकते एक डिजिटल आउटपुट टर्मिनल एक रिले आउटपुट टर्मिनल दोन ॲनालॉग आउटपुट टर्मिनल: OV~10V/0-20mA चे आउटपुट वारंवारता दर्शवू शकते, वर्तमान/व्होल्टेज/फ्रिक्वेंसी कमांड/रोटेशनल स्पीड/पॉवर फॅक्टर सिग्नल
	संरक्षण कार्य	पॉवर-ऑन इनपुट आणि आउटपुट फेज लॉस प्रोटेक्शन, ओव्हर-करंट प्रोटेक्शन, ओव्हर-व्होल्टेज प्रोटेक्शन, अंडर-व्होल्टेज प्रोटेक्शन, ओव्हर-हीट प्रोटेक्शन ओव्हरलोड प्रोटेक्शन इत्यादींवर मोटर शॉर्ट-सिकिट डिटेक्शन
इरोन्मेंट	अर्ज करण्याचे ठिकाण	घरामध्ये, थेट सूर्यप्रकाशाच्या संपर्कात नसलेले, धूळ, संक्षारक वायू, ज्वलनशील वायू, तेलाचे धुके, पाण्याची वाफ, टपकणारे पाणी किंवा मीठ इ.
	उंची	1000m पेक्षा कमी
	सभोवतालची आर्द्रता	-10℃~+40℃(जेव्हा सभोवतालचे तापमान 40℃~50℃ दरम्यान असते, तेव्हा डीरेटिंग ऑपरेशन आवश्यक असते)
	आर्द्रता	95% RH पेक्षा कमी, पाण्याच्या थेंबाच्या संक्षेपाशिवाय
	कंपन	5.9m/s² (0.6g) पेक्षा कमी
	स्टोरेज तापमान	-20℃~+60℃

LNC860L Inverter for Wire-Drawing Machine
