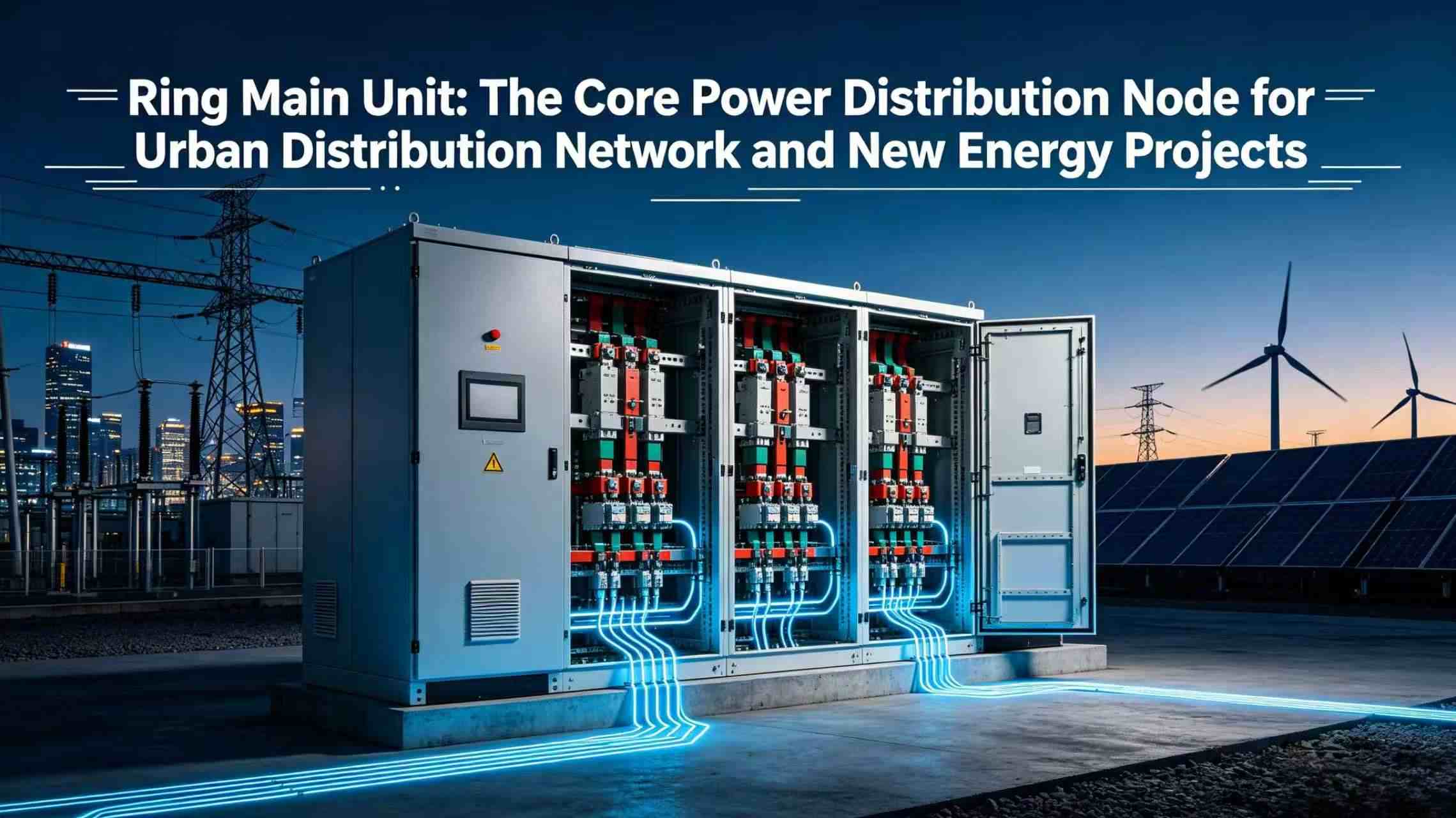

रिंग मेन युनिट: शहरी वितरण नेटवर्क आणि नवीन ऊर्जा प्रकल्पांसाठी कोर पॉवर वितरण नोड

शहरी पॉवर ग्रिड नूतनीकरण, वितरीत फोटोव्होल्टाइक्स, ऊर्जा संचयन आणि चार्जिंग ढीग मोठ्या प्रमाणात लोकप्रिय झाल्यामुळे, वितरण नेटवर्कची रचना अधिक जटिल बनली आहे. रिंग पॉवर सप्लाय मोडमध्ये उच्च वीज पुरवठा विश्वासार्हता आणि लहान फॉल्ट इम्पॅक्ट रेंजची वैशिष्ट्ये आहेत, त्यामुळे शहरी आणि शहरी वीज वितरण, औद्योगिक उद्याने आणि नवीन ऊर्जा केंद्रांसाठी मुख्य प्रवाहातील नेटवर्किंग योजना बनते. रिंग मेन युनिट हे रिंग नेटवर्क स्ट्रक्चर्समधील अपरिहार्य कोर स्विचगियर आहे.

रिंग मेन युनिट हे मेटल-बंद पूर्ण स्विचगियर आहे, जे प्रामुख्याने 10kV मध्यम-व्होल्टेज वीज वितरण नेटवर्कवर लागू केले जाते. हे पॉवर डिस्ट्रीब्युशन, लाइन स्विचिंग आणि फॉल्ट आयसोलेशनची कार्ये करते, रिंग लेआउटमध्ये अनेक ओळींचे इंटरकनेक्शन सक्षम करते. जेव्हा लाइनच्या एका विभागात दोष आढळतो, तेव्हा ते दोष नसलेल्या भागात सतत वीज पुरवठ्याची हमी देण्यासाठी, पॉवर आउटेज कालावधी प्रभावीपणे कमी करण्यासाठी आणि ग्रिडची लवचिकता सुधारण्यासाठी दोषपूर्ण विभाग त्वरीत कापून टाकू शकते.

I. रिंग मेन युनिट्सचे मुख्य कार्यात्मक मूल्य

1. रिंग पॉवर सप्लाय स्ट्रक्चर्स तयार करा:पारंपारिक सिंगल रेडियल पॉवर सप्लाय मोड मोडून आणि बॅकअप पॉवर सप्लाय चॅनेल प्रदान करून, एकाधिक वितरण लाइन्सचे परस्पर कनेक्शन लक्षात घेण्यासाठी.

2. जलद दोष अलगाव:शॉर्ट-सर्किट आणि ग्राउंडिंग फॉल्टच्या बाबतीत सर्किट्स त्वरीत खंडित करण्यासाठी, अपघाताचा प्रसार रोखण्यासाठी आणि स्वयं-उपचार वितरण नेटवर्कचा पाया घालण्यासाठी दुय्यम बुद्धिमान उपकरणांना सहकार्य करा.

3. तर्कसंगत शक्ती वाटप:शाखा वीज वितरण नोड्स म्हणून, व्यावसायिक झोन, निवासी समुदाय, कारखाने आणि फोटोव्होल्टेइक स्टेप-अप युनिट्समध्ये विद्युत ऊर्जा वितरित करा.

4. उपकरणांच्या देखभालीसाठी सुरक्षित अलगाव:लाइन मेंटेनन्ससाठी सुरक्षित ऑपरेटिंग परिस्थिती निर्माण करण्यासाठी आणि देखभाल कर्मचाऱ्यांच्या वैयक्तिक सुरक्षिततेचे संरक्षण करण्यासाठी डिस्कनेक्टरद्वारे दृश्यमान ब्रेकिंग पॉइंट तयार करा.

II. रिंग मुख्य युनिट्सचे मुख्य तांत्रिक वर्गीकरण

1. एअर-इन्सुलेटेड रिंग मेन युनिट (AIS)

हे वातावरणातील हवा इन्सुलेशन माध्यम म्हणून स्वीकारते, एक अंतर्ज्ञानी रचना आणि सोयीस्कर देखभाल, मध्यम खरेदी खर्चात.

फायदे:कमी देखभाल थ्रेशोल्ड आणि अत्यंत बहुमुखी सुटे भाग

तोटे:मोठे कॅबिनेट आकार, आर्द्रता आणि धूळ यासारख्या बाह्य वातावरणास संवेदनाक्षम.

लागू परिस्थिती:अनुकूल पर्यावरणीय परिस्थितीसह घरातील वीज वितरण खोल्या.

2. गॅस-इन्सुलेटेड रिंग मेन युनिट (GIS गॅस कॅबिनेट)

हे सीलबंद गॅस टाकीची रचना स्वीकारते आणि मुख्य इन्सुलेशन आणि आर्क-विझवण्याचे माध्यम म्हणून इन्सुलेटिंग गॅस वापरते, सध्याच्या बाजारपेठेत मुख्य प्रवाहातील उत्पादन म्हणून काम करते.

फायदे:कॉम्पॅक्ट आकार, लहान मजला क्षेत्र, बाह्य धूळ आणि संक्षेपणासाठी मजबूत प्रतिकार, उच्च संरक्षण ग्रेड

लागू परिस्थिती:आउटडोअर स्विचिंग स्टेशन, भूमिगत पाईप गॅलरी, अरुंद वीज वितरण जागा, फोटोव्होल्टेइक प्रकल्प आणि जुन्या शहरी पॉवर ग्रिडचे नूतनीकरण.

3. सॉलिड-इन्सुलेटेड रिंग मेन युनिट (SIS)

त्याचे प्राथमिक प्रवाहकीय घटक अविभाज्यपणे कास्ट केलेले आहेत आणि गॅस भरल्याशिवाय इपॉक्सी रेझिनसह एन्कॅप्स्युलेट केलेले आहेत, ज्यामध्ये प्रमुख पर्यावरण संरक्षण कार्यप्रदर्शन आहे.

फायदे:गॅस गळतीचा धोका नाही, मजबूत पर्यावरणीय अनुकूलता आणि उत्कृष्ट देखभाल-मुक्त कार्यप्रदर्शन

तोटे:उच्च प्रक्रिया तंत्रज्ञान आवश्यकता आणि अंतर्गत घटकांची अवघड बदली.

लागू परिस्थिती:कठोर पर्यावरण संरक्षण आणि स्फोट-पुरावा आवश्यकता असलेले उद्याने आणि प्रमुख प्रकल्प.

III. इंटेलिजेंट अपग्रेड: प्राइमरी-सेकंडरी इंटिग्रेटेड कंप्लीट रिंग मेन युनिट सोल्यूशन्स

पारंपारिक रिंग मुख्य युनिट्स केवळ प्राथमिक स्विचिंग कार्ये ओळखतात आणि नवीन प्रकारच्या पॉवर सिस्टमशी जुळवून घेऊ शकत नाहीत. सध्या, उद्योग मोठ्या प्रमाणावर प्राथमिक-दुय्यम एकात्मिक पूर्ण समाधानांना प्रोत्साहन देतो: एम्बेड करंट आणि व्होल्टेज सेन्सर, आंशिक डिस्चार्ज मॉनिटरिंग आणि रिंग मेन युनिट्समध्ये तापमान सेन्सिंग युनिट्स, बाह्य बुद्धिमान ऊर्जा वितरण टर्मिनल्सशी जुळणारे. संपूर्ण प्रणाली खालील कार्ये लक्षात घेऊ शकते:

● ऑपरेटिंग डेटाचे रिअल-टाइम रिमोट अपलोड
● स्वयंचलित दोष स्थान, अहवाल आणि विभाग अलगाव
● रिमोट क्लोजिंग आणि ओपनिंग कंट्रोल
● संयुक्त ओव्हरहाटिंग आणि अंतर्गत इन्सुलेशन दोषांची पूर्व चेतावणी

टीप: इंटेलिजेंट पॉवर डिस्ट्रीब्युशन टर्मिनल्स सहाय्यक घटक खरेदी केले जातात.डेयान इलेक्ट्रिककॅबिनेट स्ट्रक्चरल डिझाईन, वायरिंग, इंटिग्रेटेड असेंब्ली आणि डिलिव्हरीसाठी एकूणच कमिशनिंगसाठी जबाबदार आहे. प्राथमिक-दुय्यम एकात्मिक रिंग मुख्य युनिट्स वितरण ऑटोमेशनच्या अंमलबजावणीसाठी महत्त्वपूर्ण वाहक म्हणून काम करतात, नवीन ऊर्जा बॉक्स सबस्टेशन्स आणि स्मार्ट शहरी वीज वितरण नेटवर्कशी व्यापकपणे जुळतात.

IV. रिंग मेन युनिटच्या निवडीमध्ये मुख्य घटकांचा विचार केला पाहिजे

1. ऑपरेटिंग वातावरण:इनडोअर/आउटडोअर, आर्द्रता, गंज धोका, जागेचा आकार

2. वीज पुरवठा योजना:साधा रेडियल पॉवर सप्लाय किंवा ड्युअल-पॉवर रिंग पॉवर सप्लाय

3. इन्सुलेशन फॉर्म:हवा इन्सुलेशन, गॅस इन्सुलेशन आणि सॉलिड इन्सुलेशनमध्ये निवड

4. कार्यात्मक मागण्या:प्राथमिक-दुय्यम एकत्रीकरणासह मूलभूत प्रकार किंवा बुद्धिमान समर्थन

5. लोड स्केल, शॉर्ट-सर्किट ब्रेकिंग करंट, संरक्षण ग्रेड आणि इतर इलेक्ट्रिकल पॅरामीटर्स

वाजवी मॉडेल निवड प्रारंभिक गुंतवणूक आणि दीर्घकालीन ऑपरेशन आणि देखभाल खर्च संतुलित करू शकते, दहा वर्षांहून अधिक काळ उपकरणांचे स्थिर ऑपरेशन सुनिश्चित करते.

झेजियांग डेयान इलेक्ट्रिकचा संक्षिप्त परिचय

झेजियांग डेयान इलेक्ट्रिक कं, लि.मध्यम आणि कमी व्होल्टेज पूर्ण वीज वितरण उपकरणे आणि एकात्मिक वीज वितरण उपायांवर लक्ष केंद्रित करते. कंपनी स्वतंत्रपणे एअर-इन्सुलेटेड रिंग मेन युनिट्स, गॅस-इन्सुलेटेड स्विचगियर्स आणि संपूर्ण आउटडोअर स्विचिंग स्टेशन्ससह प्राथमिक स्विचगियर्स तयार करते. प्रकल्पाच्या मागणीनुसार, हे इंटेलिजेंट मॉनिटरिंग घटक, इंटेलिजेंट पॉवर डिस्ट्रिब्युशन टर्मिनल्स, बॉक्स-टाइप सबस्टेशन्स, उच्च आणि कमी व्होल्टेज स्विच कॅबिनेट आणि प्रीफेब्रिकेटेड केबिन पूर्ण प्रणालीसह एकत्रित प्राथमिक-दुय्यम एकात्मिक पूर्ण समाधान प्रदान करू शकते.

त्याची उत्पादने शहरी पॉवर ग्रिड अपग्रेडिंग, इंडस्ट्रियल आणि कमर्शियल पार्क पॉवर डिस्ट्रिब्युशन, वितरीत फोटोव्होल्टेइक पॉवर स्टेशन्स, एनर्जी स्टोरेज प्रोजेक्ट्स, रेल्वे ट्रांझिट, म्युनिसिपल इन्फ्रास्ट्रक्चर आणि इतर परिस्थितींमध्ये मोठ्या प्रमाणावर लागू होतात. कंपनी सानुकूलित प्राथमिक योजनांना, एकात्मिक असेंब्ली आणि एकंदर फॅक्टरी कमिशनिंगचे समर्थन करते, एक व्यावसायिक तांत्रिक टीम प्राथमिक योजना डिझाइन आणि पॅरामीटर निवड तांत्रिक समर्थन प्रदान करते.

तुमच्याकडे रिंग मेन युनिट्सची खरेदी आणि योजना सल्लामसलत आणि संपूर्ण वीज वितरण उपकरणाच्या मागण्या असल्यास, कृपया डेयान इलेक्ट्रिकशी संपर्क साधा. आम्ही विविध ऊर्जा अभियांत्रिकी प्रकल्पांसाठी सुरक्षित, विश्वासार्ह आणि किफायतशीर संपूर्ण वीज वितरण समाधाने देत आहोत.
