आधुनिक वीज वितरणासाठी एसी मेटल-बंद रिंग मुख्य स्विचगियर कशामुळे विश्वसनीय बनते?

AC मेटल-बंद रिंग मुख्य स्विचगियरपॉवर सातत्य, ऑपरेशनल सुरक्षितता, फॉल्ट आयसोलेशन आणि इंस्टॉलेशन कार्यक्षमता सुधारण्यासाठी डिझाइन केलेले कॉम्पॅक्ट मध्यम-व्होल्टेज वितरण समाधान आहे. मेटल एन्क्लोजरमध्ये स्विचिंग, प्रोटेक्शन, आयसोलेशन आणि ग्राउंडिंग फंक्शन्स एकत्रित करून, हे उपकरण विशेषतः शहरी वितरण नेटवर्क, औद्योगिक सुविधा, व्यावसायिक इमारती, पायाभूत सुविधा प्रकल्प आणि अक्षय ऊर्जा अनुप्रयोगांसाठी योग्य आहे. हे मार्गदर्शक त्याची रचना, ऑपरेटिंग तत्त्व, प्रमुख तांत्रिक मापदंड, सुरक्षा वैशिष्ट्ये, अनुप्रयोग परिस्थिती आणि योग्य कॉन्फिगरेशन निवडण्यासाठी व्यावहारिक विचारांचे स्पष्टीकरण देते.

सामग्री सारणी

• 1. AC मेटल-बंद रिंग मुख्य स्विचगियर समजून घेणे
• 2. मध्यम-व्होल्टेज वितरणामध्ये ते महत्त्वाचे का आहे?
• 3. स्विचगियरची रचना कशी केली जाते?
  • स्विचिंग आणि संरक्षण घटक
  • केबल आणि कनेक्शन कंपार्टमेंट्स
  • मेटल एन्क्लोजर आणि सेफ्टी डिझाइन
• 4. रिंग मुख्य प्रणाली कशी कार्य करते?
• 5. कोणते तांत्रिक मापदंड सर्वात महत्त्वाचे आहेत?
• 6. वीज वितरण प्रकल्पांसाठी मुख्य फायदे
• 7. ते कोठे वापरले जाते?
• 8. ऑर्डर देण्यापूर्वी खरेदीदारांनी काय तपासले पाहिजे?
• 9. स्थापना, ऑपरेशन आणि देखभाल विचार
• 10. एअर-इन्सुलेटेड आणि गॅस-इन्सुलेटेड कॉन्फिगरेशन्स
• 11. वारंवार विचारले जाणारे प्रश्न
• 12. निष्कर्ष

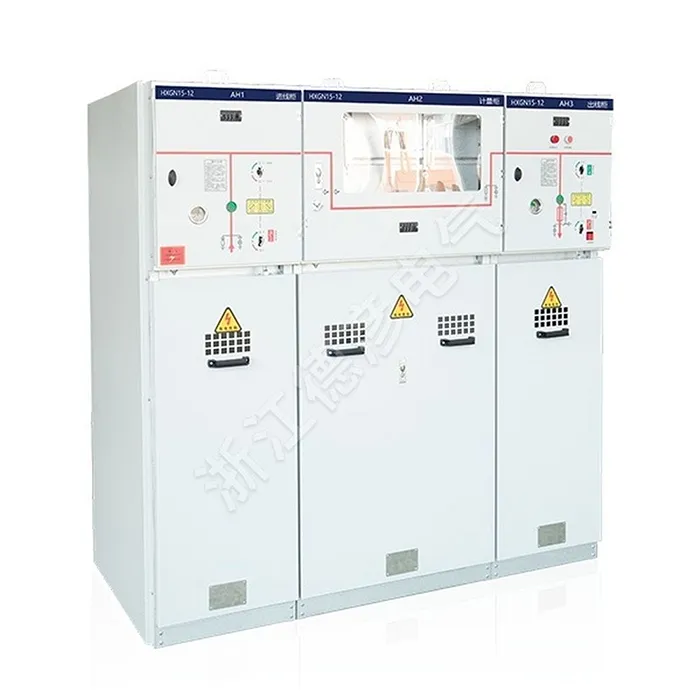

1. AC मेटल-बंद रिंग मुख्य स्विचगियर समजून घेणे

AC मेटल-बंद रिंग मुख्य स्विचगियर एक मध्यम-व्होल्टेज विद्युत वितरण असेंब्ली आहे जी रिंग किंवा रेडियल वितरण नेटवर्कमध्ये विद्युत उर्जा प्राप्त करणे, वितरण करणे, स्विच करणे, वेगळे करणे आणि संरक्षित करण्यासाठी डिझाइन केलेले आहे. हे संबंधित स्विचिंग आणि संरक्षण उपकरणे ग्राउंडेड मेटल एन्क्लोजरमध्ये ठेवते, मध्यम-व्होल्टेज अनुप्रयोगांसाठी कॉम्पॅक्ट आणि संघटित समाधान तयार करते.

IEC 62271-200 अंतर्गत, AC मेटल-बंद स्विचगियर आणि कंट्रोलगियर 1 kV वरील आणि 52 kV पर्यंत रेट केलेल्या व्होल्टेजसह उपकरणे कव्हर करतात. रिंग मुख्य युनिट्स हे या उपकरणाचे एक व्यावहारिक स्वरूप आहेत आणि ते मध्यम-व्होल्टेज केबल वितरण प्रणालीशी मोठ्या प्रमाणावर संबंधित आहेत.

"रिंग मेन" हा शब्द फक्त कॅबिनेट ऐवजी नेटवर्क व्यवस्थेचे वर्णन करतो. सामान्य रिंग नेटवर्कमध्ये, वीज दोन दिशांनी वितरण बिंदूपर्यंत पोहोचू शकते. केबल विभागात दोष आढळल्यास, उर्वरित नेटवर्क पर्यायी मार्गाने वीज प्राप्त करत असताना प्रभावित विभाग वेगळा केला जाऊ शकतो.

प्रकल्प मालकांसाठी, हे आर्किटेक्चर सर्वात महत्वाच्या वितरण आव्हानांपैकी एक आहे: उपकरणाचा आकार नियंत्रित करताना विद्युत सेवा राखणे, ऑपरेटिंग जटिलता आणि सुरक्षितता धोके.

2. मध्यम-व्होल्टेज वितरणामध्ये ते महत्त्वाचे का आहे?

आधुनिक पॉवर नेटवर्कने भरोसेमंद सेवा राखताना वाढत्या भारांना हाताळले पाहिजे. औद्योगिक संयंत्रे, व्यापारी संकुले, रुग्णालये, वाहतूक सुविधा, डेटा केंद्रे आणि नूतनीकरणक्षम-ऊर्जा प्रतिष्ठान नेहमीच दीर्घकाळ वीज व्यत्यय सहन करू शकत नाहीत.

योग्यरित्या तयार केलेली रिंग मुख्य प्रणाली अनेक फायदे प्रदान करते:

• पुरवठा सातत्य:रिंग कॉन्फिगरेशन वेगळ्या फॉल्टनंतर पर्यायी उर्जा मार्ग प्रदान करू शकते.
• दोषी अलगीकरण:ऑपरेटर संपूर्ण वितरण नेटवर्क अनावश्यकपणे बंद न करता प्रभावित विभाग डिस्कनेक्ट करू शकतात.
• कॉम्पॅक्ट स्थापना:एकात्मिक स्विचिंग उपकरणे काही पारंपारिक व्यवस्थेच्या तुलनेत फूटप्रिंट कमी करतात.
• ऑपरेशनल सुरक्षा:मेटल एन्क्लोजर, ग्राउंडिंग व्यवस्था, इंटरलॉक आणि पोझिशन इंडिकेशन ऑपरेशनल जोखीम कमी करण्यास मदत करतात.
• लवचिक कॉन्फिगरेशन:लोड स्विच, सर्किट ब्रेकर्स, फ्यूज, करंट ट्रान्सफॉर्मर, व्होल्टेज ट्रान्सफॉर्मर आणि अर्थिंग स्विचचे वेगवेगळे संयोजन प्रकल्पाच्या गरजेनुसार डिझाइन केले जाऊ शकतात.

ही वैशिष्ट्ये रिंग मेन स्विचगियरला विशेषत: मौल्यवान बनवतात जिथे जागा मर्यादित आहे आणि इलेक्ट्रिकल सेवेची सातत्य हे मुख्य डिझाइन प्राधान्य आहे.

3. स्विचगियरची रचना कशी केली जाते?

जरी निर्माता आणि व्होल्टेज वर्गानुसार कॉन्फिगरेशन बदलत असले तरी, विशिष्ट AC मेटल-बंद रिंग मुख्य स्विचगियर असेंब्ली अनेक कार्यात्मक विभागांना एकत्रित करते. हे विभाग समजून घेणे खरेदीदारांना तांत्रिक प्रस्तावांचे अधिक अचूकपणे मूल्यांकन करण्यास मदत करते.

स्विचिंग आणि संरक्षण घटक

स्विचिंग विभागात लोड ब्रेक स्विचेस, व्हॅक्यूम सर्किट ब्रेकर्स, फ्यूज-स्विच कॉम्बिनेशन, डिस्कनेक्टर आणि अर्थिंग स्विच समाविष्ट केले जाऊ शकतात. उपकरणे प्रामुख्याने फीडर स्विचिंग, ट्रान्सफॉर्मर संरक्षण, फॉल्ट व्यत्यय किंवा या फंक्शन्सच्या संयोजनासाठी आहेत की नाही यावर योग्य व्यवस्था अवलंबून असते.

लोड ब्रेक स्विच सामान्यतः सामान्य लोड करंट स्विच करण्यासाठी असतो, तर सर्किट ब्रेकर अधिक व्यापक फॉल्ट-व्यत्यय क्षमता प्रदान करतो. जेथे फ्यूज वापरले जातात, तेथे स्विच-फ्यूज संयोजन योग्य अनुप्रयोग श्रेणीमध्ये ट्रान्सफॉर्मर आणि फीडर संरक्षण प्रदान करू शकते.

या कारणास्तव, खरेदीदारांनी कॅबिनेटचे फक्त रेट केलेल्या वर्तमानानुसार मूल्यांकन करू नये. संपूर्ण संरक्षण तत्त्वज्ञान ट्रान्सफॉर्मर, फीडर, केबल आणि अपस्ट्रीम/डाउनस्ट्रीम संरक्षण प्रणालीशी संबंधित असणे आवश्यक आहे.

केबल आणि कनेक्शन कंपार्टमेंट्स

केबल कंपार्टमेंट स्विचगियर आणि बाह्य मध्यम-व्होल्टेज नेटवर्क दरम्यान इंटरफेस प्रदान करते. डिझाईनवर अवलंबून, त्यात केबल टर्मिनेशन्स, अर्थिंग स्विचेस, वर्तमान ट्रान्सफॉर्मर, व्होल्टेज ट्रान्सफॉर्मर, लाट संरक्षण घटक किंवा इतर उपकरणे असू शकतात.

योग्य केबल सुसंगतता आवश्यक आहे. उपकरणांच्या उत्पादनापूर्वी आवश्यक केबल आकार, समाप्ती प्रकार, इन्सुलेशन पातळी, टप्प्यातील अंतर आणि स्थापना पद्धतीची पुष्टी केली पाहिजे.

मेटल एन्क्लोजर आणि सेफ्टी डिझाइन

मेटल एन्क्लोजर ऊर्जायुक्त घटकांना सभोवतालच्या वातावरणापासून वेगळे करते आणि अंतर्गत उपकरणांसाठी एक परिभाषित यांत्रिक संरचना तयार करते. योग्य कंपार्टमेंटलायझेशन अंतर्गत दोषांचे परिणाम मर्यादित करण्यात देखील मदत करू शकते.

इंटरलॉकिंग यंत्रणा हे आणखी एक महत्त्वाचे वैशिष्ट्य आहे. मेकॅनिकल किंवा इलेक्ट्रिकल इंटरलॉक असुरक्षित ऑपरेटिंग सीक्वेन्स टाळण्यास मदत करू शकतात, जसे की उर्जायुक्त सर्किट जोडलेले असताना अर्थिंग स्विच बंद करणे.

उच्च-जोखीम स्थापनेसाठी, अंतर्गत चाप वर्गीकरण आणि दबाव-निवारण व्यवस्था एकूण सुरक्षा डिझाइनचा भाग म्हणून विचारात घ्याव्यात. काही व्यावसायिकरित्या उपलब्ध RMU प्रणाली परिभाषित चाचणी परिस्थितीनुसार अंतर्गत चाप कार्यप्रदर्शन निर्दिष्ट करतात, हे दर्शविते की अचूक वर्गीकरण गृहीत धरण्याऐवजी का सत्यापित केले जावे.

4. रिंग मुख्य प्रणाली कशी कार्य करते?

मूळ ऑपरेटिंग तत्त्व सरळ आहे. अनेक वितरण बिंदू लूप केलेल्या मध्यम-व्होल्टेज नेटवर्कद्वारे जोडलेले आहेत. प्रत्येक रिंग मुख्य युनिट नेटवर्कच्या एका विभागावर नियंत्रण ठेवते आणि ट्रान्सफॉर्मर किंवा डाउनस्ट्रीम लोडला कनेक्शन प्रदान करू शकते.

सामान्य ऑपरेशन दरम्यान, नेटवर्क परिभाषित ओपन पॉइंट किंवा इतर युटिलिटी-मंजूर कॉन्फिगरेशनसह ऑपरेट करू शकते. केबल फॉल्ट झाल्यास, ऑपरेटर किंवा स्वयंचलित संरक्षण प्रणाली प्रभावित विभाग ओळखू शकतात आणि वेगळे करू शकतात. नेटवर्कचे निरोगी भाग नंतर उपलब्ध पुरवठा मार्गावरून ऊर्जावान राहू शकतात.

या व्यवस्थेचा अर्थ असा नाही की प्रत्येक रिंग आपोआप अखंड वीज पुरवते. वास्तविक सातत्य नेटवर्क डिझाइन, संरक्षण समन्वय, स्विचिंग प्रक्रिया, ऑटोमेशन, रिडंडंसी आणि युटिलिटी ऑपरेटिंग आवश्यकतांवर अवलंबून असते.

या कारणास्तव, एकूण वितरण योजनेची गुणवत्ता ही स्विचगियरइतकीच महत्त्वाची आहे.

5. कोणते तांत्रिक मापदंड सर्वात महत्त्वाचे आहेत?

केवळ व्होल्टेज आणि करंटवर आधारित उपकरणे निवडणे गंभीर प्रकल्प समस्या निर्माण करू शकते. संपूर्ण तांत्रिक तपशीलामध्ये इलेक्ट्रिकल, मेकॅनिकल, पर्यावरणीय आणि सुरक्षितता मापदंडांचा विचार केला पाहिजे.

IEC 62271-200 विशेषतः संबंधित आहे कारण ते AC मेटल-बंद स्विचगियर आणि कंट्रोलगियरसाठी त्याच्या निर्दिष्ट व्होल्टेज श्रेणीमध्ये आवश्यकता स्थापित करते. उच्च-व्होल्टेज स्विचेस, सर्किट ब्रेकर्स, स्विच-फ्यूज कॉम्बिनेशन्स, डिस्कनेक्टर्स आणि अर्थिंग स्विचेससह वैयक्तिक घटकांना इतर मानक लागू होऊ शकतात.

6. वीज वितरण प्रकल्पांसाठी मुख्य फायदे

कॉम्पॅक्ट फूटप्रिंट

रिंग मेन स्विचगियर तुलनेने कॉम्पॅक्ट व्यवस्थेमध्ये अनेक वितरण कार्ये एकत्र करण्यासाठी इंजिनियर केलेले आहे. हे विशेषतः शहरी सबस्टेशन्स, व्यावसायिक इमारती, औद्योगिक संयंत्रे आणि पायाभूत सुविधा प्रकल्पांमध्ये उपयुक्त आहे जेथे मजल्यावरील जागा महाग आहे.

सुधारित ऑपरेशनल लवचिकता

एकाधिक स्विचिंग कार्ये ऑपरेटरना नेटवर्क ऑपरेटिंग योजनेनुसार निवडलेले फीडर, ट्रान्सफॉर्मर किंवा केबल विभाग वेगळे करण्याची परवानगी देतात. हे देखभाल आणि दोष-व्यवस्थापन प्रक्रिया सुलभ करू शकते.

वर्धित कार्मिक संरक्षण

मेटल एन्क्लोजर, ग्राउंडिंग सिस्टीम, इंटरलॉक, कंपार्टमेंटलायझेशन आणि योग्य चाप-कार्यक्षमता वर्गीकरण संरक्षणाचे अनेक स्तर तयार करू शकतात. तथापि, ही वैशिष्ट्ये वास्तविक उत्पादन चाचणी दस्तऐवजीकरणाच्या विरूद्ध सत्यापित करणे आवश्यक आहे.

कमी वितरण जटिलता

योग्यरित्या कॉन्फिगर केलेले RMU फीडर स्विचिंग आणि ट्रान्सफॉर्मर संरक्षण प्रमाणित पॅकेजमध्ये एकत्रित करू शकते. हे अभियांत्रिकी, वाहतूक, प्रतिष्ठापन आणि एकापेक्षा जास्त स्वतंत्र घटक एकत्र करण्याच्या तुलनेत कमिशनिंग सुलभ करू शकते.

आधुनिक पायाभूत सुविधांसाठी योग्य

समान मूलभूत आर्किटेक्चर पारंपारिक उपयोगिता वितरण तसेच औद्योगिक, व्यावसायिक, अक्षय-ऊर्जा, वाहतूक आणि इतर मध्यम-व्होल्टेज अनुप्रयोगांना समर्थन देऊ शकते.

7. ते कोठे वापरले जाते?

AC मेटल-बंद रिंग मुख्य स्विचगियर मध्यम-व्होल्टेज वितरण वातावरणाच्या विस्तृत श्रेणीसाठी योग्य आहे.

• शहरी वीज वितरण:कॉम्पॅक्ट सबस्टेशन आणि भूमिगत केबल नेटवर्क.
• औद्योगिक सुविधा:कारखाने, प्रक्रिया संयंत्रे, गोदामे आणि उत्पादन साइट.
• व्यावसायिक इमारती:शॉपिंग सेंटर्स, ऑफिस कॉम्प्लेक्स, हॉटेल्स आणि मोठ्या व्यावसायिक घडामोडी.
• सार्वजनिक पायाभूत सुविधा:विमानतळ, रेल्वे सुविधा, रुग्णालये, बोगदे आणि नगरपालिका प्रकल्प.
• अक्षय ऊर्जा:सौर आणि पवन ऊर्जा संकलन आणि वितरण प्रणाली.
• निवासी विकास:मोठ्या समुदायांसाठी आणि गृहनिर्माण प्रकल्पांसाठी मध्यम-व्होल्टेज वितरण.
• ट्रान्सफॉर्मर सबस्टेशन:इनकमिंग आणि आउटगोइंग फीडर व्यवस्थापन आणि ट्रान्सफॉर्मर संरक्षण.

व्यावसायिक आणि औद्योगिक प्रकल्प अनेकदा संक्षिप्त परिमाण, विश्वासार्ह स्विचिंग, सरळ देखभाल आणि स्पष्ट संरक्षण समन्वय यांना प्राधान्य देतात. अक्षय-ऊर्जा प्रकल्प रिमोट ऑपरेशन, पर्यावरणीय प्रतिकार, देखरेख आणि ऑटोमेशनवर अतिरिक्त भर देऊ शकतात.

8. ऑर्डर देण्यापूर्वी खरेदीदारांनी काय तपासले पाहिजे?

मध्यम-व्होल्टेज स्विचगियर खरेदी करणे हा केवळ किंमतींची तुलना करण्याऐवजी तांत्रिक निर्णय आहे. ऑर्डर देण्यापूर्वी, प्रकल्प अभियंते आणि खरेदी संघांनी तपशीलवार तांत्रिक वेळापत्रक तयार केले पाहिजे.

1. सिस्टम व्होल्टेजची पुष्टी करा.नाममात्र आणि कमाल ऑपरेटिंग व्होल्टेज आवश्यकता सत्यापित करा.
2. लोड करंटची गणना करा.वास्तविक ऑपरेटिंग शर्तींचा विचार न करता केवळ ट्रान्सफॉर्मर नेमप्लेटमधून रेटेड वर्तमान निवडू नका.
3. शॉर्ट-सर्किट पातळी निश्चित करा.स्विचगियरचे अल्प-वेळ आणि पीक विसस्टंट रेटिंग नेटवर्क फॉल्ट गणनेशी संबंधित असले पाहिजेत.
4. संरक्षण पद्धती परिभाषित करा.प्रकल्पाला लोड स्विचेस, व्हॅक्यूम सर्किट ब्रेकर, फ्यूज किंवा संयोजन आवश्यक आहे का ते निश्चित करा.
5. केबल आवश्यकता तपासा.केबलचा प्रकार, समाप्ती, कंडक्टरचा आकार आणि उपलब्ध इंस्टॉलेशन स्पेसची पुष्टी केली पाहिजे.
6. इंटरलॉकिंग आवश्यकतांचे पुनरावलोकन करा.आवश्यक ऑपरेटिंग क्रम आणि सुरक्षितता तर्क तपासा.
7. पर्यावरणीय परिस्थितीची पुष्टी करा.तापमान, उंची, आर्द्रता, प्रदूषण पातळी, भूकंपाची परिस्थिती आणि स्थापना वातावरणाचा विचार करा.
8. चाचणी कागदपत्रांची विनंती करा.लागू प्रकार-चाचणी अहवाल, नियमित-चाचणी रेकॉर्ड, प्रमाणपत्रे, रेखाचित्रे आणि तांत्रिक डेटाशीटसाठी विचारा.
9. देखभाल प्रवेश तपासा.ऑपरेटर उपकरणांची सुरक्षितपणे तपासणी, ऑपरेट, चाचणी आणि देखभाल करू शकतील याची खात्री करा.
10. भविष्यातील विस्ताराचे मूल्यांकन करा.अतिरिक्त फीडरची आवश्यकता असल्यास, उत्पादनापूर्वी मॉड्यूलरिटी आणि अतिरिक्त क्षमतेची चर्चा करा.

प्रकल्पाच्या सुरुवातीला स्पष्ट तांत्रिक तपशीलामुळे अवतरण गैरसमज, पुनर्रचना कार्य, वितरण विलंब आणि कार्यान्वित समस्या लक्षणीयरीत्या कमी होऊ शकतात.

9. स्थापना, ऑपरेशन आणि देखभाल विचार

अगदी चांगल्या प्रकारे डिझाइन केलेले स्विचगियर देखील योग्य स्थापना आणि ऑपरेशन आवश्यक आहे. स्थापनेने निर्मात्याच्या मंजूर रेखाचित्रे आणि लागू विद्युत नियमांचे पालन केले पाहिजे. केबल टर्मिनेशनची गुणवत्ता विशेषतः महत्वाची आहे कारण खराब समाप्तीमुळे स्थानिक विद्युत ताण, जास्त गरम होणे किंवा इन्सुलेशन बिघाड होऊ शकतो.

ऊर्जानिर्मितीपूर्वी, प्रकल्प कार्यसंघांनी यांत्रिक ऑपरेशन, इलेक्ट्रिकल इंटरलॉक, ग्राउंडिंग सातत्य, केबल कनेक्शन, संरक्षण सेटिंग्ज, सहाय्यक सर्किट्स, संकेत प्रणाली आणि इतर संबंधित कार्ये तपासली पाहिजेत.

नियमित देखभाल निर्मात्याच्या सूचना आणि वास्तविक ऑपरेटिंग वातावरणावर आधारित असावी. जास्त प्रदूषित स्थाने, उच्च आर्द्रता, वारंवार स्विचिंग किंवा मागणी असलेल्या औद्योगिक परिस्थितीसाठी तपासणी मध्यांतरांमध्ये समायोजन आवश्यक असू शकते.

बुद्धिमान वितरण प्रणालीसाठी, वैकल्पिक निरीक्षण आणि रिमोट-कंट्रोल फंक्शन्सचा देखील विचार केला जाऊ शकतो. ही फंक्शन्स ऑपरेशनल दृश्यमानता सुधारू शकतात आणि साइटच्या कंट्रोल आर्किटेक्चरसह योग्यरित्या एकत्रित केल्यावर असामान्य परिस्थितींना जलद प्रतिसाद देऊ शकतात.

10. एअर-इन्सुलेटेड आणि गॅस-इन्सुलेटेड कॉन्फिगरेशन्स

रिंग मुख्य स्विचगियर वेगवेगळ्या इन्सुलेशन तंत्रज्ञानाच्या आसपास डिझाइन केले जाऊ शकते. एअर-इन्सुलेटेड कॉन्फिगरेशन्स हवेचा प्राथमिक इन्सुलेट माध्यम म्हणून वापर करतात, तर गॅस-इन्सुलेटेड डिझाईन्स एक बंद इन्सुलेट वातावरणात महत्त्वपूर्ण घटक ठेवतात. काही उत्पादन श्रेणींमध्ये सॉलिड-इन्सुलेटेड सोल्यूशन्स देखील उपलब्ध आहेत.

सर्वोत्कृष्ट कॉन्फिगरेशन हे सार्वत्रिक "सर्वोत्तम" तंत्रज्ञानापेक्षा प्रकल्पाच्या वातावरणावर अवलंबून असते. खरेदीदारांनी जागा, देखभाल तत्त्वज्ञान, पर्यावरणीय आवश्यकता, जीवनचक्र विचार, स्थानिक नियम आणि निर्मात्याचे उपलब्ध चाचणी पुरावे यांचे मूल्यांकन केले पाहिजे.

11. वारंवार विचारले जाणारे प्रश्न

एसी मेटल-बंद रिंग मुख्य स्विचगियर म्हणजे काय?

हे एक मध्यम-व्होल्टेज स्विचगियर असेंब्ली आहे जे मेटल हाऊसिंगमध्ये बंद आहे आणि मुख्यतः स्विचिंग, अलगाव, संरक्षण आणि रिंग किंवा रेडियल पॉवर नेटवर्कमध्ये वितरणासाठी डिझाइन केलेले आहे.

रिंग मेन स्विचगियरशी सामान्यतः कोणत्या व्होल्टेज श्रेणीशी संबंधित आहे?

अनेक व्यावसायिक RMU उत्पादने मध्यम-व्होल्टेज नेटवर्कसाठी डिझाइन केलेली आहेत जसे की 11 kV, 12 kV, किंवा 24 kV प्रणाली, तर इतर कॉन्फिगरेशन अतिरिक्त व्होल्टेज वर्ग कव्हर करू शकतात. योग्य रेटिंग नेहमी प्रोजेक्ट नेटवर्कशी जुळली पाहिजे.

एक रिंग मुख्य युनिट वीज आउटेज प्रतिबंधित करते?

कोणतीही उपकरणे प्रत्येक आउटेज दूर करू शकत नाहीत. रिंग व्यवस्था, तथापि, सदोष विभाग वेगळे ठेवण्याची परवानगी देऊन पुरवठा सातत्य सुधारू शकते तर निरोगी विभाग पर्यायी पुरवठा मार्गाद्वारे ऊर्जावान राहू शकतात.

लोड स्विच आणि सर्किट ब्रेकरमध्ये काय फरक आहे?

लोड स्विचचा मुख्य उद्देश त्याच्या निर्दिष्ट क्षमतेमध्ये सामान्य लोड करंट स्विच करण्यासाठी असतो. सर्किट ब्रेकर फॉल्ट करंट्समध्ये व्यत्यय आणण्यासाठी तसेच त्याच्या रेट केलेल्या कामगिरीमध्ये सामान्य स्विचिंग कर्तव्ये पार पाडण्यासाठी डिझाइन केलेले आहे. संरक्षण योजनेने कोणते उपकरण योग्य आहे हे निर्धारित केले पाहिजे.

IEC 62271-200 महत्वाचे का आहे?

IEC 62271-200 AC मेटल-बंद स्विचगियर आणि 1 kV वरील आणि 52 kV पर्यंत आणि त्यासह रेट केलेल्या व्होल्टेजसाठी कंट्रोलगियरसाठी आवश्यकता निर्दिष्ट करते. हे लागू उपकरणांचे बांधकाम, चाचणी आणि कार्यप्रदर्शन यांचे मूल्यमापन करण्यासाठी एक महत्त्वपूर्ण संदर्भ प्रदान करते.

मुख्य स्विचगियरची रिंग घराबाहेर वापरता येते का?

होय, बाह्य आवृत्त्या योग्य संलग्न संरक्षण आणि पर्यावरणीय प्रतिकारासह डिझाइन केल्या जाऊ शकतात. तथापि, बाहेरील स्थापनेसाठी ओलावा, तापमान, धूळ, गंज, सौर प्रदर्शन आणि साइटच्या परिस्थितीचा विशिष्ट विचार करणे आवश्यक आहे.

खरेदीदाराने निर्मात्याकडून कोणत्या कागदपत्रांची विनंती करावी?

प्रकल्पाच्या आधारावर, उपयुक्त दस्तऐवजात तांत्रिक डेटाशीट, सिंगल-लाइन आकृती, सामान्य व्यवस्था रेखाचित्र, वायरिंग आकृती, प्रकार-चाचणी दस्तऐवजीकरण, रूटीन-चाचणी रेकॉर्ड, इंस्टॉलेशन मॅन्युअल, ऑपरेशन मॅन्युअल आणि लागू प्रमाणपत्रे समाविष्ट असू शकतात.

योग्य रिंग मेन स्विचगियर कसे निवडता येईल?

नेटवर्क व्होल्टेज, सतत चालू, दोष पातळी, संरक्षण तत्वज्ञान, केबल कॉन्फिगरेशन, इन्सुलेशन आवश्यकता, पर्यावरणीय परिस्थिती, स्थापनेची जागा, सुरक्षा आवश्यकता आणि लागू मानकांसह प्रारंभ करा. हे पॅरामीटर्स नंतर निर्मात्याच्या चाचणी केलेल्या उत्पादन कॉन्फिगरेशनशी जुळले पाहिजेत.

12. निष्कर्ष

AC मेटल-बंद रिंग मुख्य स्विचगियर आधुनिक मध्यम-व्होल्टेज वितरणामध्ये महत्त्वाची भूमिका बजावते कारण ते एकात्मिक असेंब्लीमध्ये कॉम्पॅक्ट बांधकाम, नियंत्रित स्विचिंग, फॉल्ट आयसोलेशन, ग्राउंडिंग आणि संरक्षण कार्ये एकत्र करते. त्याचे मूल्य विशेषतः नेटवर्क्समध्ये स्पष्ट आहे जेथे पुरवठ्याची सातत्य, मर्यादित स्थापनेची जागा, ऑपरेशनल सुरक्षितता आणि सरलीकृत वितरण आर्किटेक्चर महत्त्वाचे आहे.

अभियंते आणि खरेदी संघांसाठी, सर्वात विश्वासार्ह दृष्टीकोन म्हणजे रेट केलेले वर्तमान किंवा कॅबिनेट आकार यासारख्या एका विशिष्टतेवर लक्ष केंद्रित करण्याऐवजी संपूर्ण विद्युत प्रणालीनुसार उपकरणे निवडणे. व्होल्टेज पातळी, फॉल्ट करंट, इन्सुलेशन समन्वय, संरक्षण धोरण, पर्यावरणीय परिस्थिती, अंतर्गत चाप कामगिरी, केबल व्यवस्था, इंटरलॉकिंग, चाचणी आणि भविष्यातील विस्तार या सर्वांचा एकत्रितपणे विचार केला पाहिजे.

झेजियांग डेयान इलेक्ट्रिक कं, लि.व्यावसायिकरित्या कॉन्फिगर केलेली इलेक्ट्रिकल उपकरणे आणि प्रकल्प-देणारं तांत्रिक उपायांसह मध्यम-व्होल्टेज वीज वितरण प्रकल्पांना समर्थन देऊ शकते. आवश्यकतेमध्ये शहरी वितरण, औद्योगिक वीज पुरवठा, व्यावसायिक पायाभूत सुविधा किंवा नूतनीकरणक्षम-ऊर्जा अनुप्रयोगांचा समावेश असला तरीही, योग्यरित्या जुळणारे स्विचगियर कॉन्फिगरेशन निवडणे हा सुरक्षित आणि विश्वासार्ह ऑपरेशनचा पाया आहे.

तुमच्या प्रोजेक्टसाठी योग्य AC मेटल-बंद रिंग मेन स्विचगियर सोल्यूशन पाहिजे आहे?तुमची व्होल्टेज पातळी, रेट केलेले वर्तमान, शॉर्ट-सर्किट आवश्यकता, इंस्टॉलेशन वातावरण आणि नेटवर्क कॉन्फिगरेशन सामायिक कराझेजियांग डेयान इलेक्ट्रिक कं, लि.योग्य तांत्रिक उपायावर चर्चा करण्यासाठी. उत्पादन वैशिष्ट्ये, प्रकल्प सल्लामसलत आणि सानुकूलित आवश्यकतांसाठी,आमच्याशी संपर्क साधाआणि आमची टीम तुम्हाला विश्वसनीय मध्यम-व्होल्टेज वितरण प्रणाली तयार करण्यात मदत करू द्या.
