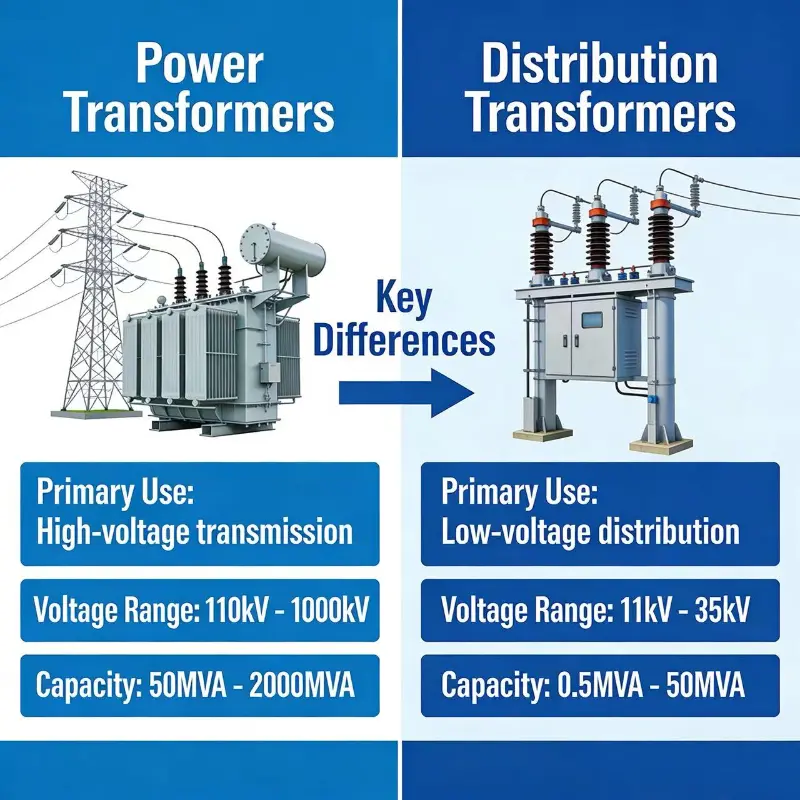

पॉवर ट्रान्सफॉर्मर आणि डिस्ट्रिब्युशन ट्रान्सफॉर्मरमध्ये काय फरक आहे?

पॉवर ट्रान्सफॉर्मर प्रामुख्याने ट्रान्समिशन नेटवर्कमध्ये जोडलेले असतात जेथे ते मुळात जास्त व्होल्टेजवर वापरले जातात, तर वितरण ट्रान्सफॉर्मर वितरणाच्या शेवटी वापरले जातात म्हणून त्यांना नेहमी कमी व्होल्टेज पातळीचा सामना करावा लागतो.

आता येतो मतभेदांकडे

1. ते ट्रान्समिशन नेटवर्कमध्ये वापरले जात असल्याने ते सामान्यतः > 33 KV वर ऑपरेट केले जातात तर वितरण ट्रान्सफॉर्मर सामान्यतः <33 KV वर जोडलेले असतात.

2. उच्च व्होल्टेज रेटिंगमुळे पॉवर ट्रान्सफॉर्मरची इन्सुलेशन पातळी खूप जास्त असते तर वितरण ट्रान्सफॉर्मरची कमी असते.

3. पॉवर ट्रान्सफॉर्मरमध्ये लोड चढ-उतार कमी असतात तर वितरण ट्रान्सफॉर्मरमध्ये ते जास्त असतात कारण ते लोडशी थेट जोडलेले असतात.

4. पॉवर ट्रान्सफॉर्मरत्यांची रचना अशा प्रकारे केली जाते की ते क्यू लॉस आणि लोहाची हानी 24 तास सहन करू शकतात म्हणून त्यांची शीतलक यंत्रणा खूप मजबूत असते, वितरण ट्रान्सफॉर्मरमध्ये क्यू लॉस लोड सायकलच्या आधारावर होतो आणि लोखंडाचे नुकसान नेहमीच असते.

5. पॉवर ट्रान्सफॉर्मर डिझाईन करताना पूर्ण लोडिंगमध्ये त्याचे क्यू लॉस कमी होईल याची काळजी घेतली जाते. वितरण ट्रान्सफॉर्मरमध्ये लोखंडाचे नुकसान कमीत कमी ठेवले जाते.

6. पॉवर ट्रान्सफॉर्मरमध्ये रेटिंग जास्त असते म्हणून आम्ही सीआरजीओ स्टील कोर म्हणून उत्कृष्ट कोर वापरतो तर वितरण ट्रान्सफॉर्मरमध्ये आकारहीन स्टील वापरला जातो.

7. सीआरजीओ स्टील प्रति युनिट वजन जास्त प्रवाह वाहून नेऊ शकते म्हणून पॉवर ट्रान्सफॉर्मरचे विशिष्ट वजन वितरण ट्रान्सफॉर्मरपेक्षा कमी असते.

8. पॉवर ट्रान्सफॉर्मर पूर्ण लोडवर जास्तीत जास्त कार्यक्षमता प्राप्त करण्यासाठी डिझाइन केलेले आहेत. त्यामुळे कमाल कार्यक्षमतेच्या स्थितीनुसार-. पूर्ण भार तांबे पॉवर ट्रान्सफॉर्मरचे नुकसान = लोखंडाचे नुकसान.

वितरण ट्रान्सफॉर्मरमध्ये असताना आम्ही असे मानतो की ते सरासरी रेट केलेल्या आउटपुटच्या 70 - 75 टक्के लोड केले जाते म्हणून ते जास्तीत जास्त कार्यक्षमतेच्या सूत्रानुसार 70 - 75 टक्के कमाल कार्यक्षमता प्राप्त करण्यासाठी डिझाइन केलेले आहे -

पूर्ण भार तांब्याचे नुकसान = 2* लोखंडाचे नुकसान.

फॉर्म्युला- ट्रान्सफॉर्मरमध्ये जास्तीत जास्त कार्यक्षमतेसाठी (x ^2 * cu लॉस = लोह नुकसान) जेथे x ट्रान्सफॉर्मर लोड करत आहे.

1. त्यामुळे पॉवर ट्रान्सफॉर्मरसाठी लोडिंग 100% आहे म्हणून Cu loss = लोह तोटा.

2. वितरण ट्रान्सफॉर्मरसाठी लोडिंग 70% आहे म्हणून 0.7 ^ 2 * Cu नुकसान = लोह तोटा म्हणून Cu नुकसान = 2 * लोह नुकसान.
