ट्रान्सफॉर्मरचे मूल्यांकन करण्यासाठी पाच प्रमुख मेट्रिक्स काय आहेत?

साठी पाच प्रमुख मेट्रिक्सट्रान्सफॉर्मरचे मूल्यांकनगुणवत्ता, आंतरराष्ट्रीय मानके (IEC 60076) आणि उद्योग अभियांत्रिकी पद्धतींवर आधारित, प्रामुख्याने ट्रान्सफॉर्मर कामगिरी कार्यक्षमता, सुरक्षितता विश्वासार्हता आणि ऑपरेशनल स्थिरता यावर लक्ष केंद्रित करते. खाली पाच मुख्य मेट्रिक्सचे पद्धतशीर स्पष्टीकरण आहे:

1. रेटेड क्षमता

ट्रान्सफॉर्मर केव्हीए किंवा एमव्हीए मध्ये मोजले जाणारे रेट केलेले व्होल्टेज, रेटेड फ्रिक्वेंसी आणि निर्दिष्ट कूलिंग परिस्थितींमध्ये विस्तारित कालावधीत सतत वितरीत करू शकतील अशा स्पष्ट शक्तीचा संदर्भ देते.

कार्य: ट्रान्सफॉर्मरची लोड-असर क्षमता निर्धारित करते आणि निवडीसाठी प्राथमिक आधार म्हणून काम करते.

निवड तत्त्व: एकूण लोड पॉवरवर आधारित (पॉवर फॅक्टर आणि एकाचवेळी घटक विचारात घेऊन), ओव्हरलोडिंग आणि हीटिंग टाळण्यासाठी 15%–25% मार्जिन राखीव ("छोटा घोडा मोठी गाडी खेचत आहे") किंवा निष्क्रिय तोटा कचरा ("मोठा घोडा लहान गाडी ओढत आहे").

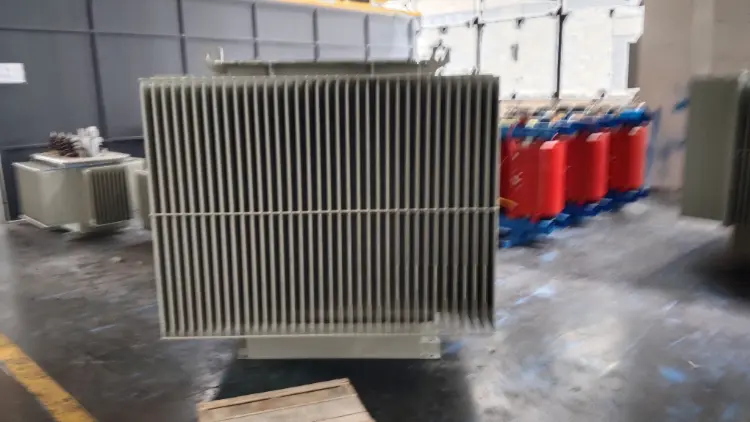

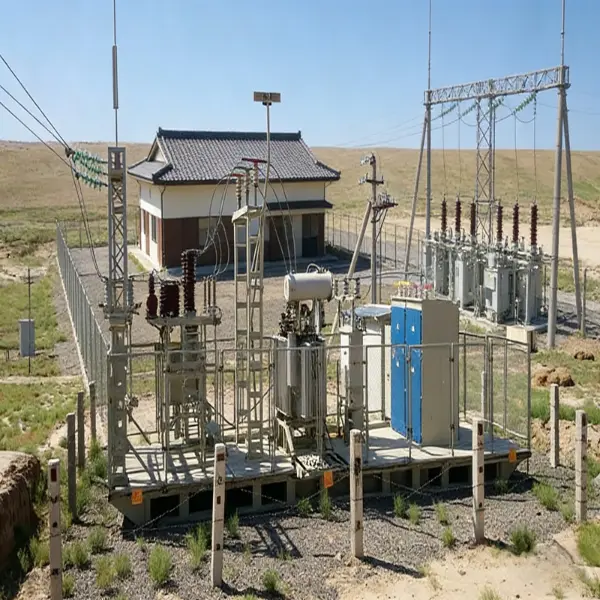

अभियांत्रिकी अनुप्रयोग: 35kV ट्रान्सफॉर्मर सामान्यत: 1 ते 40 MVA पर्यंत असतात, तर फोटोव्होल्टेइक स्टेप-अप स्टेशन सामान्यतः 400 ते 1000 kVA युनिट्स वापरतात.

उत्पादन पॅरामीटर उदाहरणे: डेयान इलेक्ट्रिकच्या 35kV ट्रान्सफॉर्मरची 160 kVA ची रेट केलेली क्षमता आहे; Xiangtong इलेक्ट्रिकच्या ड्राय-टाइप ट्रान्सफॉर्मरला 400 kVA रेट केले आहे.

2. नो-लोड लॉस

लोहाचे नुकसान म्हणूनही ओळखले जाते, जेव्हा ट्रान्सफॉर्मरची दुय्यम बाजू ओपन-सर्किट असते आणि प्राथमिक बाजू रेट व्होल्टेजच्या अधीन असते तेव्हा सक्रिय पॉवर लॉसचा संदर्भ देते. यामध्ये प्रामुख्याने कोर हिस्टेरेसिस आणि एडी करंट लॉस असतात.

प्रभावित करणारे घटक: मुख्य सामग्री (उदा., कोल्ड-रोल्ड ग्रेन-ओरिएंटेड सिलिकॉन स्टील शीट्स), लॅमिनेटिंग प्रक्रिया, चुंबकीय प्रवाह घनता डिझाइन.

ऊर्जा कार्यक्षमतेचे महत्त्व: ट्रान्सफॉर्मर ऊर्जा कार्यक्षमतेचे मूल्यांकन करण्यासाठी एक कोर मेट्रिक. अल्ट्रा-प्रिमियम कार्यक्षमतेच्या उत्पादनांमध्ये नो-लोड तोटा ≤ 0.6W/kg आहे.

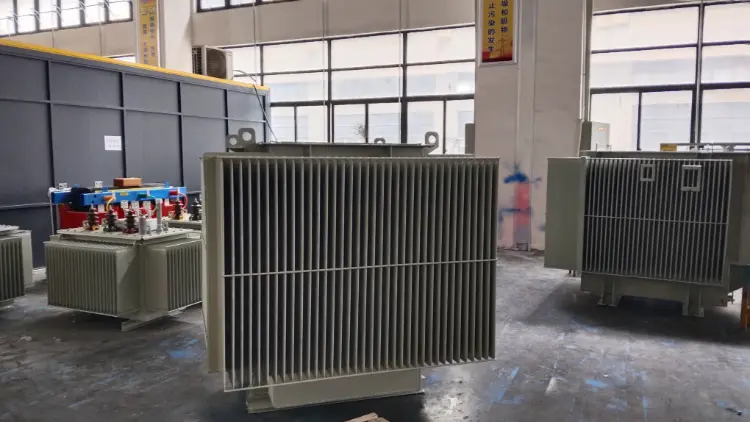

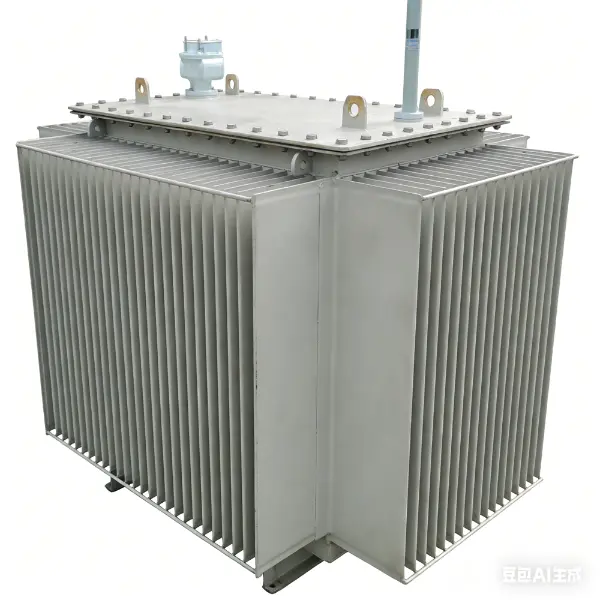

ठराविक मूल्ये: 160kVA तेल-बुडवलेल्या ट्रान्सफॉर्मरमध्ये 280W च्या आसपास नो-लोड तोटा असतो; उच्च-कार्यक्षमतेचे मॉडेल 200W च्या खाली येऊ शकतात.

3. लोड तोटा

कॉपर लॉस म्हणूनही ओळखले जाते, हे लोड करंटच्या स्क्वेअरच्या प्रमाणात, रेटेड करंट अंतर्गत वाइंडिंग रेझिस्टन्सद्वारे व्युत्पन्न झालेल्या सक्रिय पॉवर लॉसचा संदर्भ देते.

प्रभावित करणारे घटक:

कंडक्टर सामग्री (तांबे ॲल्युमिनियमपेक्षा जास्त कामगिरी करते), क्रॉस-सेक्शनल एरिया आणि कनेक्शन प्रक्रिया.

मूल्यमापन मूल्य:

ऑपरेटिंग खर्चावर थेट परिणाम होतो; कमी तोट्यामुळे दीर्घकालीन ऊर्जा कार्यक्षमता चांगली मिळते.

ठराविक मूल्ये:

160kVA ट्रान्सफॉर्मरमध्ये 2820W च्या आसपास लोड कमी होते, तर उच्च-कार्यक्षमतेचे मॉडेल 2500W च्या खाली नियंत्रित केले जाऊ शकतात.

उत्पादन पॅरामीटर उदाहरण: डेयान इलेक्ट्रिक ट्रान्सफॉर्मर लोड लॉस 2820W आहे

4. शॉर्ट-सर्किट प्रतिबाधा (%)

जेव्हा दुय्यम बाजू शॉर्ट-सर्किट असते तेव्हा प्राथमिक बाजूस रेट केलेले विद्युत् प्रवाह लागू करण्यासाठी आवश्यक असलेल्या रेट केलेल्या व्होल्टेजच्या टक्केवारीचा संदर्भ देते, जे ट्रान्सफॉर्मरच्या अंतर्गत प्रतिकाराची विशालता दर्शवते.

कार्ये:

शॉर्ट-सर्किट प्रवाह मर्यादित करते (उच्च प्रतिबाधा शॉर्ट-सर्किट प्रवाह कमी करते);

व्होल्टेज रेग्युलेशन रेटवर परिणाम होतो (उच्च प्रतिबाधामुळे लोड चढउतारांदरम्यान व्होल्टेज कमी होते).

ठराविक श्रेणी:

वितरण ट्रान्सफॉर्मर: 4%–6% (संतुलन स्थिरता आणि व्होल्टेज ड्रॉप);

औद्योगिक हेवी-ड्युटी (उदा. चाप भट्टी): ८%–१५%;

जेव्हा अनेक युनिट्स समांतर चालतात, तेव्हा प्रतिबाधा विचलन ≤±0.5% असणे आवश्यक आहे.

उत्पादन उदाहरणे:

Huarui इलेक्ट्रिक: 4.5% प्रतिबाधा व्होल्टेज

झियांगटॉन्ग इलेक्ट्रिक: 4.0% प्रतिबाधा व्होल्टेज

5. इन्सुलेशन कामगिरी

सुरक्षित ऑपरेशनसाठी पाया तयार करून, विंडिंग आणि विंडिंग आणि ग्राउंड दरम्यान इन्सुलेशन ताकद आणि वृद्धत्वाची स्थिती कव्हर करते.

मुख्य चाचणी आयटम:

इन्सुलेशन प्रतिरोध: megohmmeter सह मोजले, पृथक् कोरडेपणा आणि वृद्धत्व पदवी प्रतिबिंबित;

पॉवर फ्रिक्वेंसी विदस्टँड व्होल्टेज: विघटन न करता 1 मिनिटासाठी निर्दिष्ट व्होल्टेज (उदा., 35kV विंडिंगसाठी 75kV) सहन करते;

आंशिक डिस्चार्ज (PD): ≤3pC इष्टतम आहे; हा उंबरठा ओलांडणे इन्सुलेशनचे ऱ्हास दर्शवते;

इन्सुलेशन वर्ग: वर्ग A (105°C), वर्ग F (155°C), वर्ग H (180°C), तापमान वाढ मर्यादा निर्धारित करणे.

मानक आधार: GB/T 6451 आणि IEC 60076 दोन्ही अनिवार्यपणे व्होल्टेज आणि आंशिक डिस्चार्ज मर्यादांचा प्रतिकार करण्यासाठी इन्सुलेशन निर्दिष्ट करतात.

उत्पादन पॅरामीटर उदाहरण: जिंगहेंगजिन-निर्मित ट्रान्सफॉर्मरमध्ये इन्सुलेशन पातळी LI200AC85 असते; जिन्यु इलेक्ट्रिकचा इन्सुलेशन वर्ग एच आहे.

पूरक नोट्स: इतर गंभीर सहाय्यक संकेतक

जरी "पाच कोर पॅरामीटर्स" मध्ये नसले तरी, हे अभियांत्रिकी सराव मध्ये आवश्यक आहेत:

तापमान वाढ: शीर्ष तेल तापमान वाढ ≤60K, वळण तापमान वाढ ≤65K (IEC 60076-2);

कनेक्शन ग्रुप’: Dyn11 वितरणासाठी मुख्य प्रवाह आहे, थर्ड-हार्मोनिक विकृती दडपून टाकते आणि तीन-फेज असंतुलित लोड अंतर्गत स्थिर ऑपरेशन सुनिश्चित करते;

कूलिंग मेथड: ऑइल-इमर्स्ड नॅचरल कूलिंग (ONAN) आणि ड्राय-टाइप एअर कूलिंग (AN) उष्णतेचा अपव्यय कार्यक्षमता आणि पर्यावरणीय लागूक्षमता प्रभावित करते;
