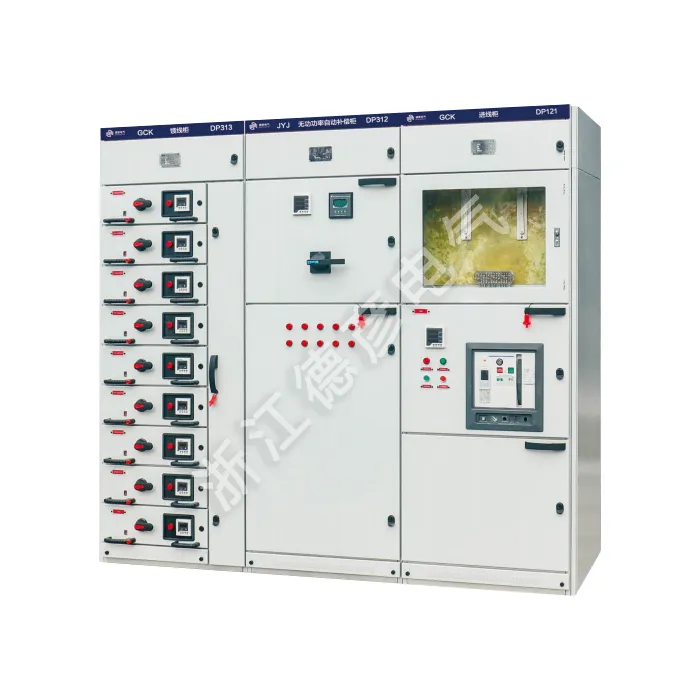

एक्सट्रॅक्शन द्वारे एक्सट्रॅक्टेबल स्विच कॅबिनेट बाह्यरेखा

डेयान इलेक्ट्रिक एक व्यावसायिक पुरवठादार आहे ज्याला औद्योगिक विद्युत उपकरणांमध्ये उत्पादनाचा समृद्ध अनुभव आहे. एक्सट्रॅक्टेबल स्विच कॅबिनेट आऊटलाइन बाय एक्सट्रॅक्शनमध्ये 660V पर्यंत रेट केलेल्या ऑपरेशनल व्होल्टेजसह मॉड्यूलर ड्रॉ-आउट डिझाइन आहे. त्याची कंपार्टमेंटलाइज्ड स्ट्रक्चर सुरक्षित ऑपरेशन सुनिश्चित करते, तर प्रमाणित फंक्शनल युनिट्स वीज वितरण आणि मोटर नियंत्रण अनुप्रयोगांसाठी लवचिक कॉन्फिगरेशन प्रदान करतात.

चौकशी पाठवा

उत्पादन वर्णन

एक्सट्रॅक्टेबल स्विच कॅबिनेट बाह्यरेखा एक्स्ट्रॅक्शनद्वारे पॉवर प्लांट्स, मेटलर्जिकल रोलिंग मिल्स, पेट्रोकेमिकल प्लांट्स, हलके उद्योग आणि कापड कारखाने, बंदरे आणि डॉक्स, हॉटेल्स आणि गेस्टहाऊस इत्यादींमध्ये, एसी थ्री-फेज फोर-वायर किंवा फाइव्ह-वायर सिस्टमसाठी वितरण प्रणाली म्हणून मोठ्या प्रमाणावर वापरले जाते, 360 व्ही वॉल्यूमची वारंवारता किंवा 360 व्ही. 50Hz, 5000A किंवा त्यापेक्षा कमी रेट केलेले विद्युत् प्रवाह आणि मोटर्सच्या केंद्रीकृत नियंत्रणासाठी.

एक्सट्रॅक्टेबल स्विच कॅबिनेट बाह्यरेखा एक्सट्रॅक्शनद्वारे सर्वसमावेशक प्रकारच्या चाचण्या केल्या गेल्या आहेत आणि CCC प्रमाणपत्र प्राप्त केले आहे. हे उच्च दर्जाचे असेंबल केलेले लो-व्होल्टेज स्विच कॅबिनेट आहे जे खालील मानकांचे पालन करते:

राष्ट्रीय मानक GB7251.1-2005 "लो-व्होल्टेज स्विचगियर संलग्नक" आणि आंतरराष्ट्रीय मानक IEC60439.1-1992 "लो-व्होल्टेज स्विचगियर आणि नियंत्रण उपकरणे".

उत्पादन पॅरामीटर (विशिष्टता)

श्रेणी	तपशील
मूलभूत पॅरामीटर्स
रेट केलेले ऑपरेशनल व्होल्टेज	400V / 660V
रेटेड इन्सुलेशन व्होल्टेज	690V
रेट केलेली वारंवारता	50Hz
विद्युत वैशिष्ट्ये
मुख्य बसबार रेट केलेले वर्तमान	≤5000A
पीक विसस्टँड करंट	176kA (किमान 0.1s साठी)
शॉर्ट टाईम विसस्टँड करंट	100kA (किमान 1s साठी)
संरक्षण पदवी
घेरणे	IP30 (मानक)
अंतर्गत कप्पे	IP40 (कार्यात्मक युनिट्ससाठी)
यांत्रिक गुणधर्म
यांत्रिक जीवन	ड्रॉ-आउट यंत्रणा: ≥1,000 ऑपरेशन्स
	सर्किट ब्रेकर: ≥10,000 ऑपरेशन्स
मानकांचे पालन	IEC 61439-1/2, GB 7251.1
पर्यावरणीय परिस्थिती
सभोवतालचे तापमान	-5°C ते +40°C
सापेक्ष आर्द्रता	≤95% (नॉन-कंडेन्सिंग)
उंची	≤2000m
मुख्य घटक
सर्किट ब्रेकर्स	मानक मोल्डेड केस सर्किट ब्रेकर्ससह सुसंगत
संरक्षण साधने	विविध डिजिटल रिले आणि मॉनिटरिंग उपकरणांना समर्थन देते
विशेष वैशिष्ट्ये
इंटरलॉकिंग सिस्टम	सुरक्षित ऑपरेशनसाठी यांत्रिक आणि इलेक्ट्रिकल इंटरलॉक
संवाद	पर्यायी संप्रेषण इंटरफेस (मॉडबस, प्रोफिबस)

उत्पादन वैशिष्ट्य आणि अनुप्रयोग

प्रगत मॉड्यूलर ड्रॉ-आउट डिझाइन

सर्वसमावेशक सुरक्षा संरक्षण प्रणाली

उच्च-कार्यक्षमता इलेक्ट्रिकल पॅरामीटर्स

मजबूत स्ट्रक्चरल अखंडता

लवचिक कॉन्फिगरेशन क्षमता

अर्ज साइट्स

◇ कॉम्पॅक्ट दुय्यम सबस्टेशन

◇ छोटे औद्योगिक आणि खाण उद्योग

◇ पवन ऊर्जा संयंत्रे

◇ हॉटेल्स, शॉपिंग मॉल, ऑफिस इमारती, व्यावसायिक केंद्रे इ.

◇ C- लोड स्विच युनिट

◇ डी-डायरेक्ट केबल कनेक्शन युनिट

◇ डी- ग्राउंडिंग स्विचसह थेट केबल कनेक्शन युनिट

◇ F- लोड स्विच-फ्यूज संयोजन युनिट

◇ V- व्हॅक्यूम सर्किट ब्रेकर युनिट

Extractable Switch Cabinet Outline By Extraction
