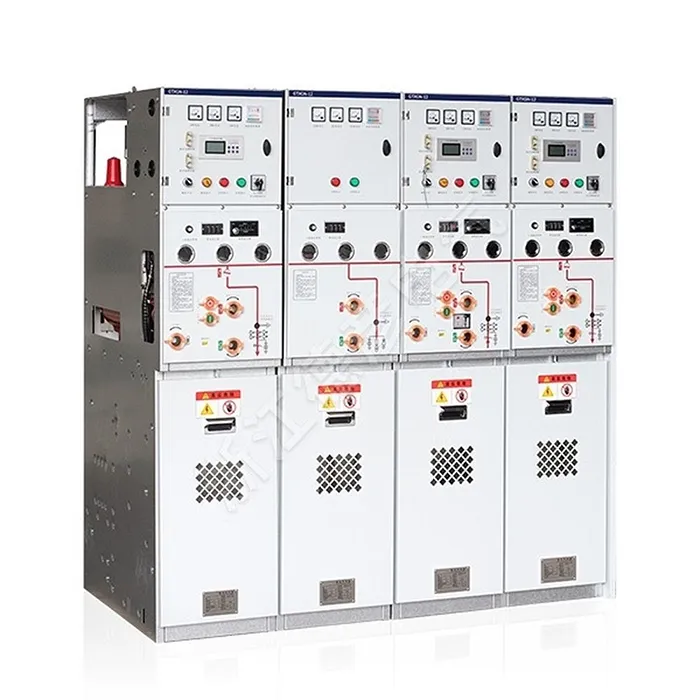

AC मेटल-इन्सुलेटेड रिंग मेन स्विचगियर

डेयान इलेक्ट्रिक हे एकात्मिक R&D, उत्पादन आणि सेवा असलेले व्यावसायिक औद्योगिक विद्युत पुरवठादार आहे. AC मेटल-इन्सुलेटेड रिंग मेन स्विचगियर विश्वसनीय 10-12kV दुय्यम वीज वितरणासाठी कॉम्पॅक्ट, एअर-इन्सुलेटेड युनिट आहे. रिंग मेन सिस्टमसाठी डिझाइन केलेले, ते सुरक्षित लोड स्विचिंग, फॉल्ट आयसोलेशन आणि सतत वीज पुरवठा सुनिश्चित करते. त्याची मजबूत, मॉड्यूलर रचना सुलभ देखभाल देते आणि शहरी ग्रिड, औद्योगिक वसाहती आणि व्यावसायिक कॉम्प्लेक्स ज्यांना विश्वासार्ह आणि किफायतशीर नेटवर्क कार्यप्रदर्शन आवश्यक आहे त्यांच्यासाठी आदर्श आहे.

चौकशी पाठवा

उत्पादन वर्णन

AC मेटल-इन्सुलेटेड रिंग मेन स्विचगियर हे पूर्णपणे इन्सुलेटेड, सीलबंद आणि देखभाल-मुक्त समाधान आहे. हे युनिट सर्व जिवंत भागांना एकाच इपॉक्सी-मोल्डेड ब्लॉकमध्ये समाकलित करते, कठोर वातावरणात संपूर्ण प्रतिकारशक्ती सुनिश्चित करते. विश्वासार्ह रिंग मेन युनिट शहरी ग्रिड्सपासून ते बोगदे आणि विमानतळांसारख्या मागणी असलेल्या साइट्सपर्यंत विविध अनुप्रयोगांसाठी आदर्श आहे. त्याच्या कॉम्पॅक्ट आणि सुरक्षित डिझाइनसह, हे सॉलिड-इन्सुलेटेड स्विचगियर ऑपरेशनल विश्वासार्हता आणि सुरक्षिततेची हमी देते.

उत्पादन पॅरामीटर (विशिष्टता)

प्रकल्प	युनिट	पॅरामीटर्स
दिनचर्या
रेट केलेले व्होल्टेज	kV	12
रेट केलेली वारंवारता	Hz	50
पॉवर वारंवारता व्होल्टेज सहन करते	kV/मिनिट	४२/४८
लाइटनिंग आवेग व्होल्टेज	kV	75/85
चाप कालावधी	S	≥0.5
घटकांसाठी IP रेटिंग (मीटरिंग कॅबिनेट वगळून)		IP67
संलग्न संरक्षण रेटिंग		IP4X
कंपार्टमेंट संरक्षण रेटिंग		IP2X
ऑपरेटिंग पॉवर सप्लाय व्होल्टेज	V	DC24, 48, 110, 220
ऑपरेटिंग पॉवर सप्लाय व्होल्टेज	V	AC110, 220
बसबार प्रणाली
रेट केलेले वर्तमान	A	६३०(१२५०)
रेट केलेले शॉर्ट-टाइम विसस्टँड करंट	kA/s	२०/४(२५/४)
रेट केलेले पीक वर्तमानाचा प्रतिकार करते	kA	५०(६३)
रेट केलेले पीक वर्तमानाचा प्रतिकार करते	kA	50
लोड स्विच युनिट
रेट केलेले वर्तमान	A	630
रेटेड शॉर्ट-सर्किट क्लोजिंग करंट	के.ए	50
रेट केलेले शॉर्ट-टाइम विसस्टँड करंट	KA/S	20/4
लोड स्विच यांत्रिक जीवन	दुसरा
लोड स्विचचे इलेक्ट्रिकल लाइफ	दुसरा	E3
आंशिक स्त्राव	पीसी	≤५
सर्किट ब्रेकर युनिट
रेट केलेले वर्तमान	A	६३०(१२५०)
रेट केलेले शॉर्ट-सर्किट ब्रेकिंग करंट	के.ए	20(25)

प्रकल्प	युनिट	पॅरामीटर्स
रेटेड शॉर्ट-सर्किट क्लोजिंग करंट	kA	५०(६३)
रेट केलेले शॉर्ट-टाइम विसस्टँड करंट	kA/S	२०/४(२५/४)
सर्किट ब्रेकर्सचे यांत्रिक जीवन	दुसरा	20000
सर्किट ब्रेकर्सचे सेवा जीवन	दुसरा	E2
रेटेड ऑपरेटिंग अनुक्रम		0-0.3s-CO-180s-CO
आंशिक स्त्राव	पीसी	≤५
लोड स्विच-फ्यूज संयोजन इलेक्ट्रिकल युनिट
रेट केलेले वर्तमान (कमाल)	A	200
रेट केलेले शॉर्ट-सर्किट ब्रेकिंग करंट	kA	31.5
रेट केलेले वर्तमान (कमाल)	के.ए	80
आंशिक स्त्राव	पीसी	3150
स्विच डिस्कनेक्ट करा
रेट केलेले वर्तमान	A	६३०/१२५०
रेट केलेले शॉर्ट-टाइम विसस्टँड करंट	के.ए	20/25
रेटेड शॉर्ट-टाइम कालावधी	S	4
रेट केलेले पीक वर्तमानाचा प्रतिकार करते	kA	50/63
यांत्रिक जीवन	दुसरा	3000
ग्राउंडिंग स्विच
रेट केलेले वर्तमान	A	६३०/१२५०
रेट केलेले शॉर्ट-टाइम विसस्टँड करंट	K	20/25
रेटेड शॉर्ट-टाइम कालावधी	S	4
रेट केलेले पीक वर्तमानाचा प्रतिकार करते	k	50/63
रेटेड शॉर्ट-सर्किट क्लोजिंग करंट (पीक)	के.ए	50
रेटेड शॉर्ट-सर्किट बंद चालू चक्र	दुसरा	2
यांत्रिक जीवन	दुसरा	3000

उत्पादन वैशिष्ट्य आणि अनुप्रयोग

अर्ज साइट्स

वर्धित सुरक्षा आणि पर्यावरण-मित्रत्वासाठी ठोस इन्सुलेशन

कॉम्पॅक्ट आणि स्पेस सेव्हिंग डिझाइन

प्रतिकूल परिस्थितीत अत्यंत विश्वासार्ह

देखभाल-मुक्त ऑपरेशन

लवचिक आणि विस्तारण्यायोग्य कॉन्फिगरेशन

◇ कॉम्पॅक्ट दुय्यम सबस्टेशन

◇ छोटे औद्योगिक आणि खाण उद्योग

◇ पवन ऊर्जा संयंत्रे

◇ हॉटेल्स, शॉपिंग मॉल, ऑफिस इमारती, व्यावसायिक केंद्रे इ.

◇ C- लोड स्विच युनिट

◇ डी-डायरेक्ट केबल कनेक्शन युनिट

◇ डी- ग्राउंडिंग स्विचसह थेट केबल कनेक्शन युनिट

◇ F- लोड स्विच-फ्यूज संयोजन युनिट

◇ V- व्हॅक्यूम सर्किट ब्रेकर युनिट

AC Metal-Insulated Ring Main Switchgear
