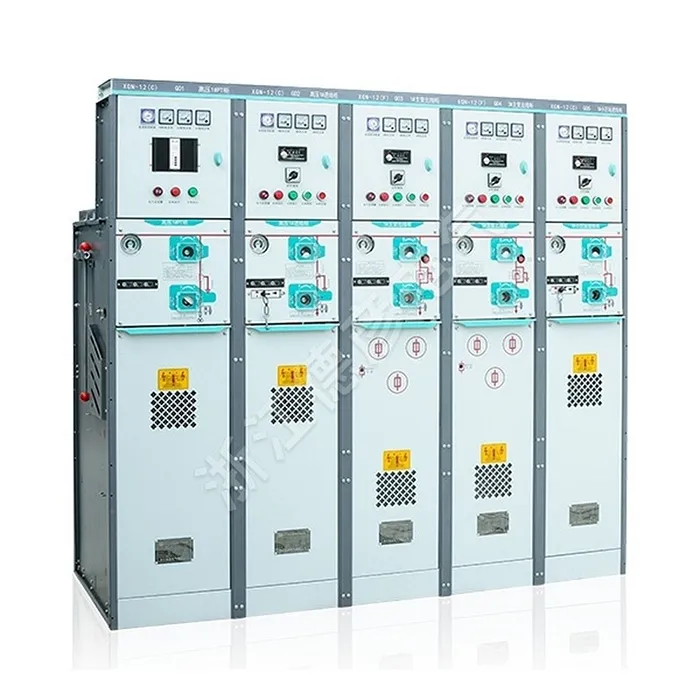

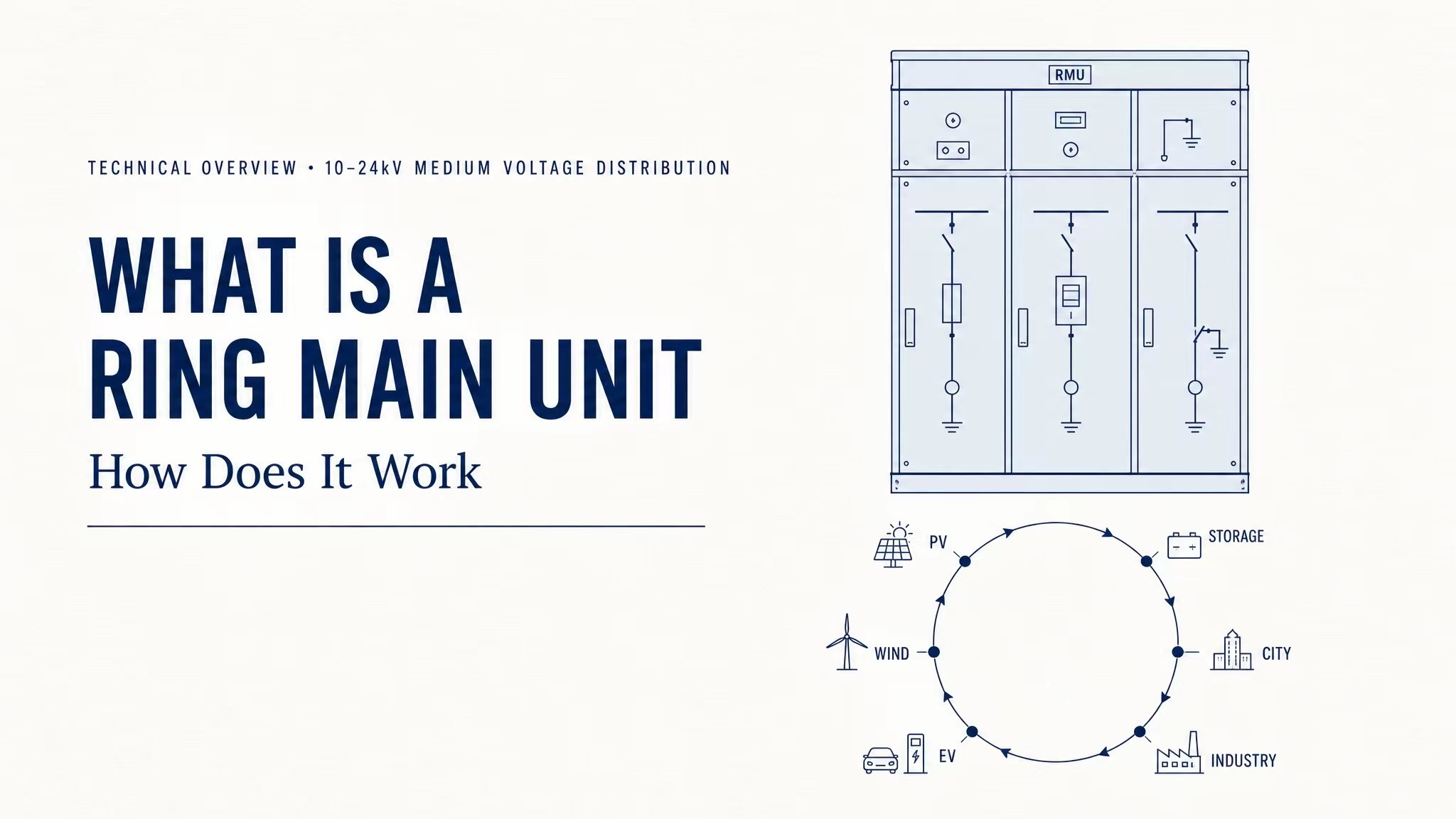

रिंग-मेन-युनिट म्हणजे काय आणि ते कसे कार्य करते

शहरी केबल पाइपलाइन नूतनीकरणामध्ये, नवीन उर्जेसाठी वीज वितरणास समर्थन देणे आणि निवासी समुदाय आणि औद्योगिक उद्यानांसाठी वीजपुरवठा प्रकल्प,रिंग मुख्य युनिट्स(RMUs) 10--24kV मध्यम-व्होल्टेज रिंग वितरण नेटवर्कमध्ये कोर स्विचगियर म्हणून काम करतात. त्यांच्या कॉम्पॅक्ट कॅबिनेट संरचना, विश्वासार्ह लोड स्विच असेंब्ली आणि लवचिक रिंग पॉवर सप्लाय मोडमुळे धन्यवाद, RMUs बाह्य वीज वितरण, बॉक्स सबस्टेशन जुळणी आणि भूमिगत पाइपलाइन वीज वितरणासाठी मुख्य प्रवाहातील उपकरणे बनली आहेत. हा दस्तऐवज उपकरणांची मूलभूत कार्य तत्त्वे, पाच मुख्य फायदे, लागू साइट्स, नियमित तपासणी आणि देखभाल, तसेच उद्योगातील नवीन पर्यावरण-अनुकूल गॅस-इन्सुलेटेड RMUs चा तांत्रिक ट्रेंड, इलेक्ट्रिकल क्षेत्रातील सामान्य शोध कीवर्डची पूर्तता करणारा तपशीलवार परिचय प्रदान करतो.

I. कामाचे मूलभूत तत्त्व

रिंग पॉवर सप्लाय म्हणजे एकापेक्षा जास्त हाय-व्होल्टेज केबल्स एंड टू एंड जोडून बंद रिंग पॉवर सप्लाय लूप तयार करणे होय. लोड स्विचेस, अर्थिंग स्विचेस आणि फ्यूजसह अंतर्गत घटकांसह सुसज्ज, RMU लूपमधील केबल लाइनचे कनेक्शन आणि डिस्कनेक्शन नियंत्रित करतात.

जेव्हा रिंग नेटवर्कच्या एका विभागावर शॉर्ट-सर्किट किंवा केबलचे नुकसान होते, तेव्हा RMU त्वरीत दोषपूर्ण विभाग डिस्कनेक्ट करू शकते. ध्वनी सर्किट अजूनही द्विदिशात्मकरित्या वीज प्रसारित करू शकतात, संपूर्ण क्षेत्रामध्ये वीज खंडित टाळतात आणि शहरी वितरण नेटवर्कच्या वीज पुरवठा स्थिरतेत मोठ्या प्रमाणात सुधारणा करतात --- हे त्याचे मुख्य कार्य आहे जे सामान्य उच्च-व्होल्टेज स्विच कॅबिनेटपेक्षा वेगळे करते.

II. पाच मुख्य उत्पादन वैशिष्ट्ये

1. स्थापनेची जागा वाचवण्यासाठी कॉम्पॅक्ट कॅबिनेट डिझाइन
मॉड्युलर इंटिग्रेटेड स्ट्रक्चरसह, त्याची एकूण मात्रा पारंपारिक उच्च-व्होल्टेज स्विच कॅबिनेटपेक्षा खूपच लहान आहे. ते थेट रोड ग्रीन बेल्ट, केबल विहिरी आणि अरुंद भूमिगत वीज वितरण कक्षांमध्ये स्थापित केले जाऊ शकते, ज्यामुळे शहरांमध्ये जागा-टंचाई असलेल्या बाह्य वीज वितरण बिंदूंसाठी ते आदर्श बनते.

2. उत्कृष्ट सुरक्षा कार्यक्षमतेसह एकाधिक पर्यायी इन्सुलेट मीडिया
बाजार SF6 गॅस-इन्सुलेटेड, कोरड्या हवा पर्यावरणपूरक गॅस-इन्सुलेटेड, सॉलिड-इन्सुलेटेड आणि एअर-इन्सुलेटेड उत्पादनांसह विविध प्रकार ऑफर करतो. पूर्ण सीलबंद कॅबिनेट संरचना IP67 संरक्षण ग्रेडसह वॉटरप्रूफ आणि डस्टप्रूफ आहे, आउटडोअर-क्लॉक ऑपरेशनसाठी पाऊस, वाळू, ओलावा आणि कोस्टल सॉल्ट फॉगपासून होणारी धूप प्रतिरोधक आहे.

3. जलद फॉल्ट अलगाव सह रिंग वीज पुरवठा
हे ड्युअल-पॉवर रिंग स्विचिंगला समर्थन देते. एकाच शाखेत दोष आढळल्यास, युनिट इतर वापरकर्त्यांना वीज पुरवठा खंडित न करता तात्काळ लॉक करते आणि दोष वेगळे करते, ज्यामुळे जुन्या शहरी भागात पॉवर ग्रिड अपग्रेडिंग आणि नूतनीकरणासाठी ते अपरिहार्य बनते.

4. दीर्घकालीन देखभाल-मुक्त कामगिरीसह साधी रचना
गॅस-इन्सुलेटेड आरएमयूचे अंतर्गत घटक सभोवतालच्या हवेद्वारे ऑक्सिडेशनपासून मुक्त असतात, ज्यामुळे दैनिक तपासणीचा भार कमी होतो. यांत्रिक लोड स्विच उच्च टिकाऊपणाचा अभिमान बाळगतात आणि वारंवार स्विचिंग ऑपरेशन्सचा सामना करू शकतात.

5. प्राथमिक-दुय्यम एकत्रीकरणाद्वारे बुद्धिमान अपग्रेडसाठी समर्थन
तापमान, गॅस प्रेशर आणि लाइन फॉल्ट सिग्नलचे दूरस्थपणे निरीक्षण करण्यासाठी नवीन बुद्धिमान RMUs सेन्सर टर्मिनल्समध्ये बसवले आहेत. स्मार्ट ग्रिड बॅक-एंड सिस्टमशी सुसंगत, ते अप्राप्य ऑपरेशन आणि स्वयंचलित फॉल्ट अलार्म सक्षम करतात, वीज वितरणाच्या बुद्धिमान परिवर्तन ट्रेंडसह संरेखित करतात.

III. मुख्य अनुप्रयोग परिस्थिती

● जुन्या शहरी जिल्ह्यांमध्ये भूमिगत केबलचे नूतनीकरणआणि महानगरपालिकेच्या रस्त्यांसह बाहेरील वीज वितरण रिंग नेटवर्क

● निवासी क्वार्टर, व्यावसायिक कॉम्प्लेक्ससाठी उच्च-व्होल्टेज वीज वितरण युनिट्सआणि भूमिगत पार्किंग गॅरेज

● इनकमिंग आणि आउटगोइंग स्विच कॅबिनेटबॉक्स-प्रकार सबस्टेशन्सच्या आत

● 10kV ग्रिड-कनेक्ट केलेले वीज वितरणफोटोव्होल्टेइक पॉवर स्टेशन आणि वितरित ऊर्जा साठवण प्रकल्पांसाठी

● औद्योगिक उद्याने, औद्योगिक क्षेत्रे, खाणींसाठी वीजपुरवठा यंत्रणांना सहाय्य करणेआणि एक्सप्रेसवे पायाभूत सुविधा

● किनार्यावरील रस्ते, शहरे आणि ग्रामीण भागात बाह्य रिंग वीज पुरवठा पॉइंट;गंजरोधक कॅबिनेट कठोर ऑपरेटिंग वातावरणाशी जुळवून घेतात

IV. मानक दैनिक देखभाल पद्धती

1. कॅबिनेटच्या बाह्य भागाची नियमितपणे तपासणी कराकॅबिनेटच्या दारावरील डेंट्स, गंज किंवा वृद्धत्व/खराब झालेल्या सीलिंग पट्ट्यांसाठी; गंजणे आणि पाणी शिरू नये म्हणून चिप केलेला पेंट दुरुस्त करा.

2. वेळोवेळी गॅस चेंबरचे दाब तपासागॅस-इन्सुलेटेड मॉडेल्स आणि कमी-दाब गळती अलार्मला त्वरित संबोधित करा.

3. गुळगुळीत स्विचिंग कामगिरीची वारंवार चाचणी घ्यालोड स्विचेस आणि अर्थिंग स्विचेस आणि कॅबिनेटच्या आत जमा झालेली धूळ आणि मोडतोड साफ करा.

4. केबल जोड्यांचे तापमान तपासालपलेले धोके दूर करण्यासाठी जसे की सैल आणि जास्त गरम झालेले वायरिंग टर्मिनल.

5. व्होल्टेज चाचण्यांचा सामना करण्यासाठी नियमित इन्सुलेशन आयोजित कराआणि इंटेलिजेंट मॉनिटरिंग टर्मिनल्स आणि फॉल्ट इंडिकेटर्सच्या सामान्य ऑपरेशनची पडताळणी करा.

V. उद्योग विकास कल

ड्युअल कार्बन पॉलिसीद्वारे चालवलेले, इको-फ्रेंडली ड्राय एअर-इन्सुलेटेड RMUs व्यापक लोकप्रियता मिळवत आहेत. ते पारंपारिक ग्रीनहाऊस गॅस सल्फर हेक्साफ्लोराइडच्या जागी स्वच्छ हवेसह उत्कृष्ट पर्यावरणीय कामगिरीसाठी इन्सुलेट माध्यम म्हणून बदलतात. दरम्यान, प्राथमिक-दुय्यम एकत्रीकरण, लघुकरण आणि बुद्धिमत्ता हे मुख्य प्रवाहात उद्योग दिशा बनले आहेत आणि RMUs शहरी स्मार्ट वितरण नेटवर्कच्या निर्मितीसाठी विश्वासार्ह समर्थन वितरीत करत आहेत.
